מדריך טכני על ממסר זליגה להגנת לוחות חשמל. קיראו על אופן הפעולה, כיצד לבצע חיבור משנ"זים והנחיות חיווט לטרמינלים.
ממסר זליגה הוא מפסק מגן על סטרואידים, אופן הפעולה שלו מאפשר לכוון את רגישות הזליגה לטווח שונה מזה של המפסק מגן.

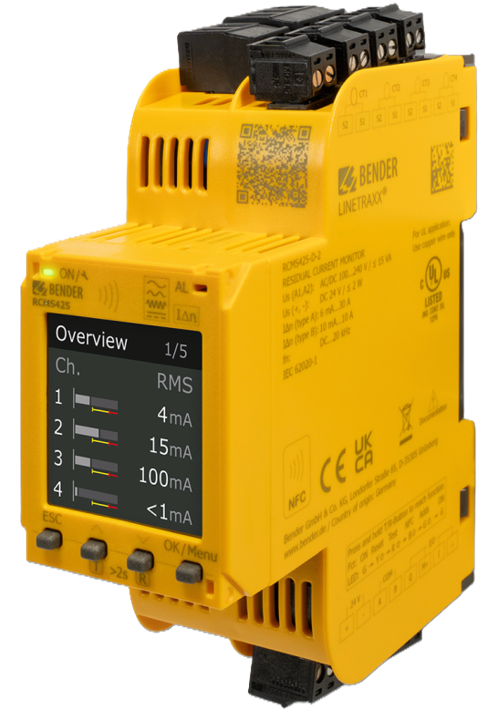

הדגם המצורף למאמר זה של חברת בנדר (משווק בישראל ע"י חברת לווינשטין טכנולוגיות) מאפשר:
- מדידה מדוייקת של ערכים שבין 2 מילי אמפר ל 70 אמפר בזרם ישר או חליפין בתדרים שבין 15 הרץ ל 20 קילו הרץ.
- צפייה בהתראות ותקלות על המכשיר.
- חיבור תקשורת לקבלת מידע ועריכה במערכת באמצעות כבל תקשורת modbus או באמצעות ריליי (מגע תקלה) K1/K2
- אפשרויות חיבור ההזנה נרחבות 24 וולט DC או בין 100 ל 240 וולט AC/DC
- באמצעות הממסר ניתן לבצע דגימות תדר ולזהות הרמוניות עד ההרמוניה ה 400.
- רגישות הממסר זליגה שווי ערך לפחת דגם B המיועד לעמדות טעינה לכלי רכב.

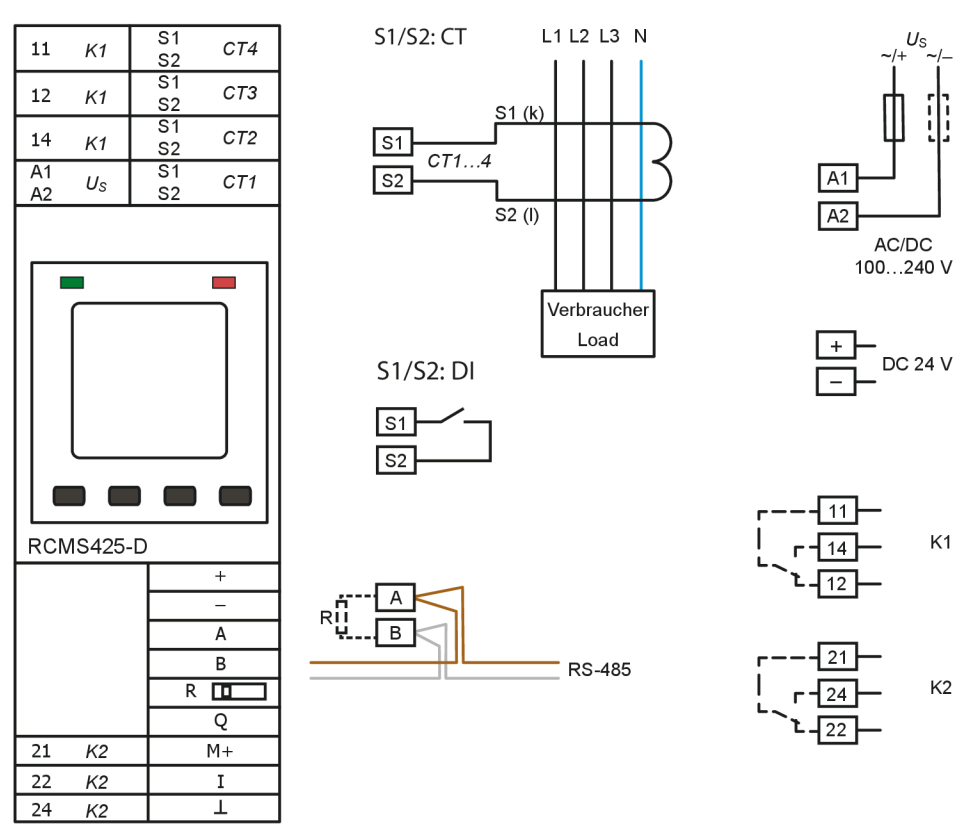

כפי שאפשר לראות באיור למטה לממסר הזליגה ניתן לחבר עד ארבעה משנ"זים (משני זרם) המאפשרים את ביצוע מדידת זרם
כל שנאי זרם מחובר בין 2 נקודות לדוגמה CT4 , המופיע למעלה באיור, מחובר בין נקודות S1 ו S2 (נקודות החיבור לפלג) השנאי מקיף 3 פאזות ומוליך אפס לכבילה בה יש סיכוך נדרש להעביר אותו מחוץ למשנ"ז ולהתחבר אל פס הארקות
במידה ונעביר את הסיכוך בתוך המשנ"ז המכשיר לא יוכל לזהות את הזליגה, מצב בעייתי שעלול לגרום לשגיאת מדידה ואף לנזק.

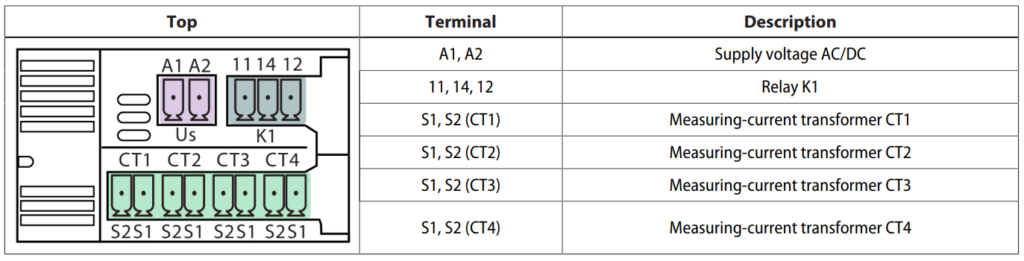

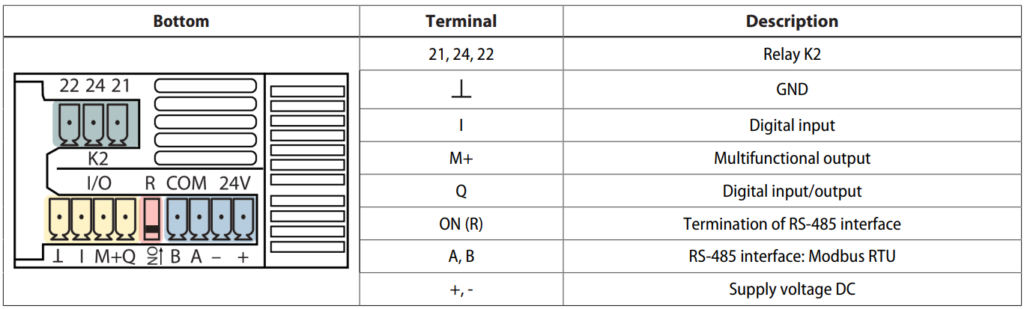

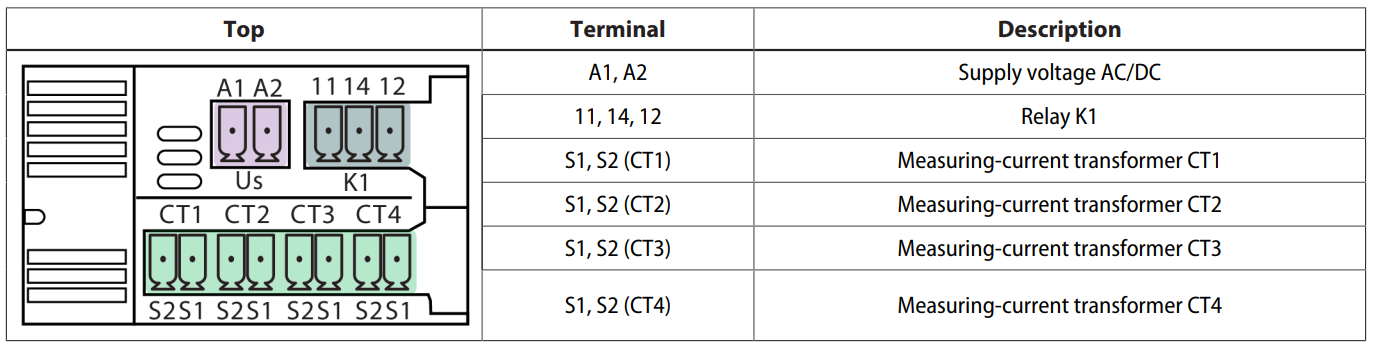

חיבורים לטרמינלים:
גיד קשיח 0.2 עד 2.5 ממ"ר
אורך חשיפת המוליך 7 מ"מ
מומנט סגירה 0.5-0.6 ניוטון מטר
