בדיקת עמידות במתח
בעבר כל אחד שרצה יכל לבנות לוח חשמל ולהתקין אותו, במידה והיה לו רישיון חשמל מתאים, לא נדרש להוכיח עמידות למתחי יתר .
עם עדכון התקנים והפיכתם גורפים בכל העולם, הייצרנים נדרשים לבצע בדיקת עמידות במתח לציוד כדי לקבל אישור.
הבדיקה מגדירה את המתח הדחף הנומינלי בו הלוח עומד Uimp כחובה.
חלופות אימות בתקן החדש
בעבר הדרך היחידה להוכיח עמידות הייתה בדיקת מעבדה כיום תקן IEC 61439 מאפשר חלופה של הערכה הנדסית בעלת תוקף חוקי ותקני זהה לבדיקה המעשית הדבר מייעל את תהליך האישור של מכלולים מותאמים אישית
מתחי יתר
כל חשמלאי שעובד עם לוחות חשמל יודע שבנוסף למתחי יתר הזמניים הרגילים שמגיעים בדרך כלל מקו הזינה דרך השנאי, תחנות ההשנאה עם מערכות המיתוג במתקנים, הציוד בלוחות החשמל ובתחנות הכוח והמיתוג, הם לרוב הקורבנות הפוטנציאליים של מתחי שיא ומתחי יתר חולפים לא ליניאריים הנוצרים מפגיעות ברקים באופן ישיר או בקרבתו.
כאשר הברק פוגע פיזית במבנה או באופן עקיף, השפעתו מתווכת על ידי השדות האלקטרומגנטיים המושרים סביב נקודת פגיעת הברק.
אם דרך יסודות הבניין, צנרת מתכת למים מערכות תקשורת, מתח נמוך ונמוך מאוד.
עמידות הציוד
היכולת של הציוד בלוח החשמל לעמוד במאמצים כאלה תלויה לחלוטין בחוזק הדיאלקטרי של האוויר בין שני החלקים החיים הנושאים את המתח.
את יכולת העמידה הזו הגדירו רק באמצעות בדיקות ניסיוניות.
במהלך השנים נבנה התקן IEC 61439 שמאפשר להחליף את בדיקות ההרס והאימות בפשטות ע"י הערכה בעלת תוקף זהה לבדיקה.
מהי הבדיקה?

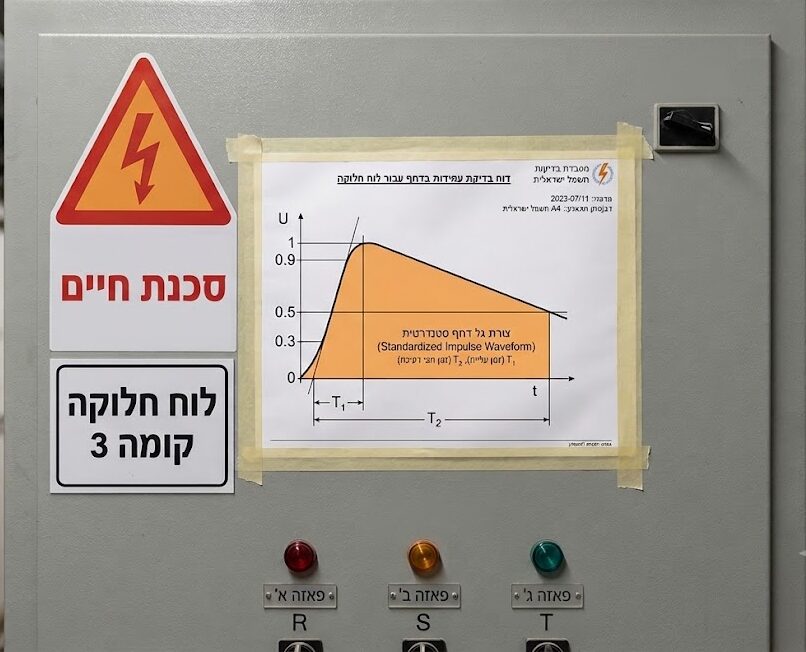

הבדיקה קובעת ייצור מתח דחף של 1.2/50μs [מיקרו שנייה].
הבדיקה נעשית לפי פרוצדורה מסוימת בה נדרש ליישם את המתח דחף חמש פעמים עבור כל קוטביות במרווחי זמן של לפחות שנייה אחת .
מיקומי בדיקת הבידוד (מפסקים במצב סגור)
בין כל החלקים החיים יחד (ראשי, בקרה ועזר) והחלקים החשופים לבין גוף הלוח המוארק,
בין כל פאזה בנפרד לבין שאר הפאזות והארקה המחוברות יחד
מעגלי עזר עצמאיים שלא קשורים למעגל הראשי יש לחבר לארקה
ערכי מתח הבדיקה
מתח האימות נקבע לפי ערך השיא המקסימלי של גל הדחף ערכים נפוצים בתקן IEC 61439-1 הם 6, 8, ו-12 קילו-וולט
אופן ביצוע הבדיקה

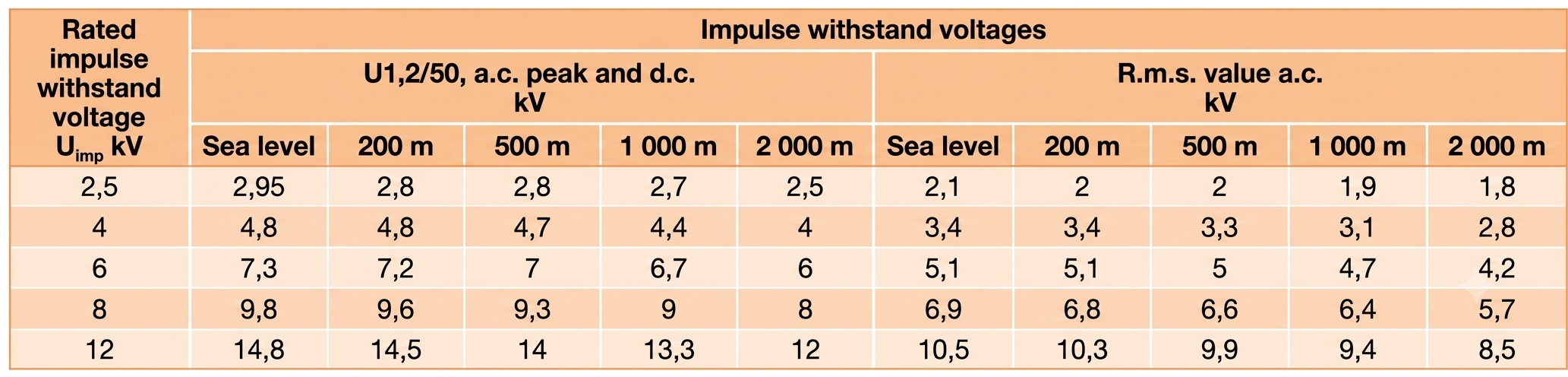

בטבלה המצורפת בתקן מאפשרת לבחור בין מתח דחף, מסוג מתח חילופין או מתח ישר
גובה האתר מעל פני הים משנה את צפיפות האוויר וקובע את ערך המתח לפיו מבצעים את הבדיקה.
הבדיקה כמובן עוברת בהצלחה אם לא התרחשה פריצה חשמלית או קשת חשמלית.
