מפסק מגן עקרון

אם כך, איך הוא עובד?

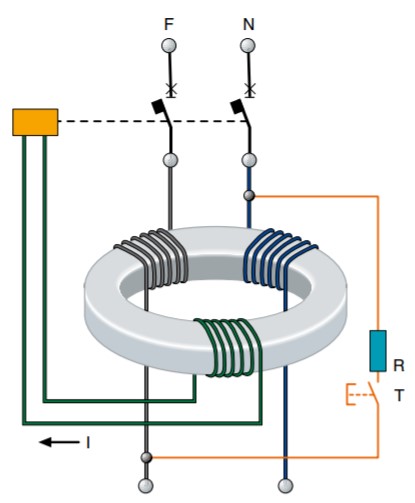

המוליכים מלופפים על אותו הטרואיד והם מייצרים שטפים מגנטים הפוכים
(כניסה ויציאה) שמבטלים אחד את השני, כך כאשר ישנה זליגה אל מחוץ לגידים מסיבה כלשהי, לדוגמה: מגע בגוף מתכתי המכסה את הציוד ומחובר אל הארקה או כאשר מישהו חס וחלילה מתחשמל ומסלול ההתחשמלות נסגר דרך האדמה הזרמים השונים יוצרים הפרש בשטף המגנטי והוא יוצר את הזרם שיפעיל את המנוף.

בדיקה ידנית:

בנוסף ניתן למצוא על המפסק-מגן כפתור שתפקידו לדמות זליגה ע"י חיבור עוקף דרך נגד לצורך בדיקת המכניקה של המפסק מגן, יש לזכור כי עצם הפעולה לא מאשרת כי הוא תקין מבחינת זמן התגובה! אלא נועדה למנוע מצב של תקיעה במערכת המכאנית.
חוק החשמל לא מכתיב מתי לבצע בדיקה במתקן ביתי אך מוגדר זמן בדיקה אחת לחודש ע"פ רוב הוראות הייצרן .

בדיקה נוספת שבעבר רק הבודקים ביצעו עם ציוד ייעודי (היום הציוד זול וזמין לכולם)

בדיקת זמן התגובה:

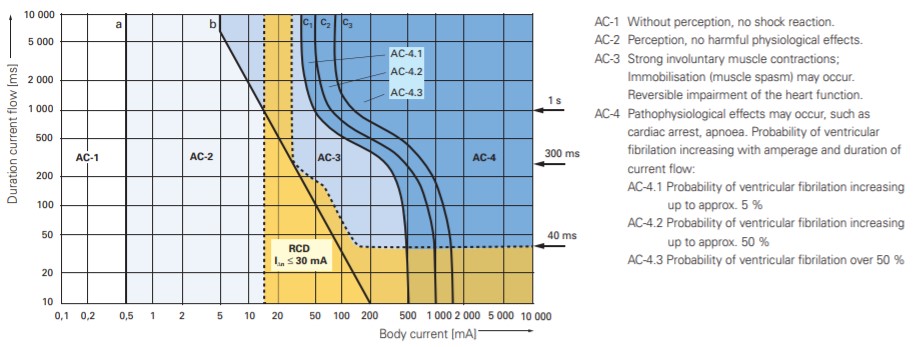

בבדיקות שנעשו בשנים עברו נוצר גרף המתאר את אופן השפעת הזרם על גוף האדם.
נמצא כי עד זרם של 0.5mA אין השפעה ממשית לגוף, תחום AC1 בגרף.
תחום AC2 ישנה הרגשת התחשמלות אך ללא נזק פיזי חמור – עיוותים.
תחום AC3 נרגיש כיווץ שרירים חזק אך הנזק הפיך.
תחום AC4 אפשרות לנזק פיזי ללב ולריאות, אי סדר בפעולת הלב (פרפור חדרים) .
