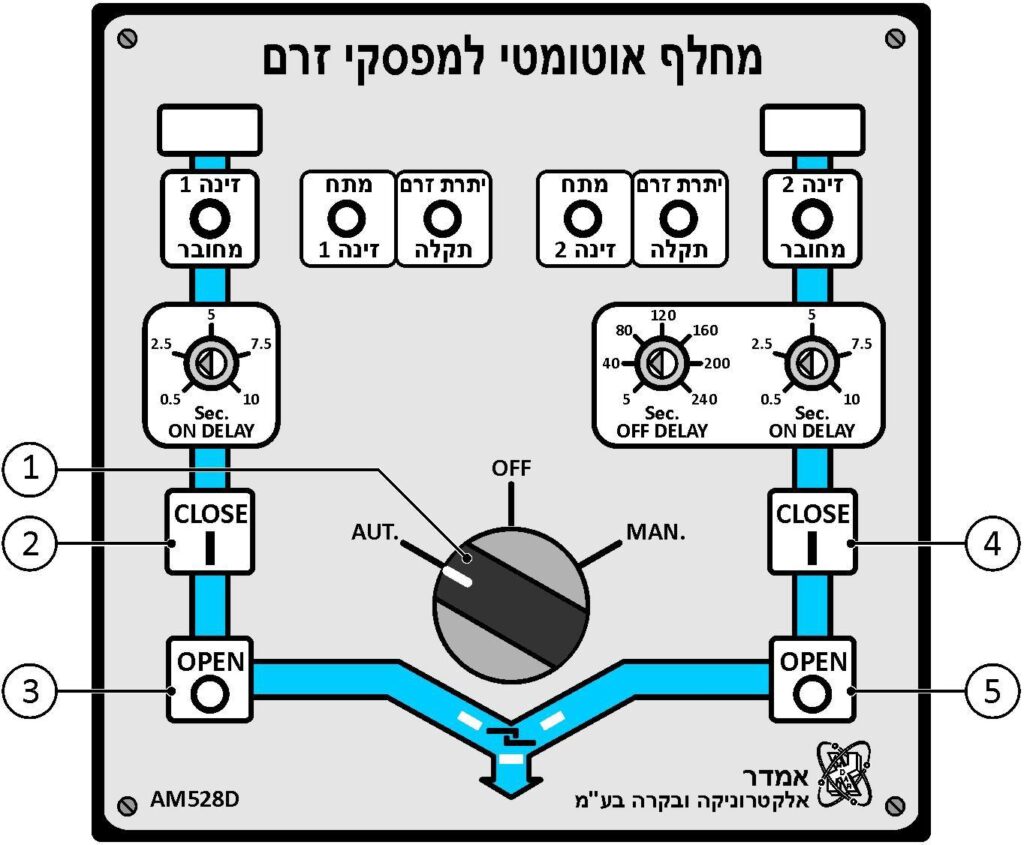

מספר 1 בורר מעבר בין ידני לאוטומטי או כיבוי כללי (ניתוק 2 הזינות)
מספרים 2 ו 4 הפעלה במצב ידני של זינה 1 או 2
מספרים 3 ו 5 פתיחת המגעים במצב ידני של זינה 1 או זינה 2
בנוסף ישנן נורות חיווי למצב תקלה ופעולה, מתחת ניתן לראות 3 פוטנציומטרים לקביעת זמן השהייה לחיבור וניתוק.

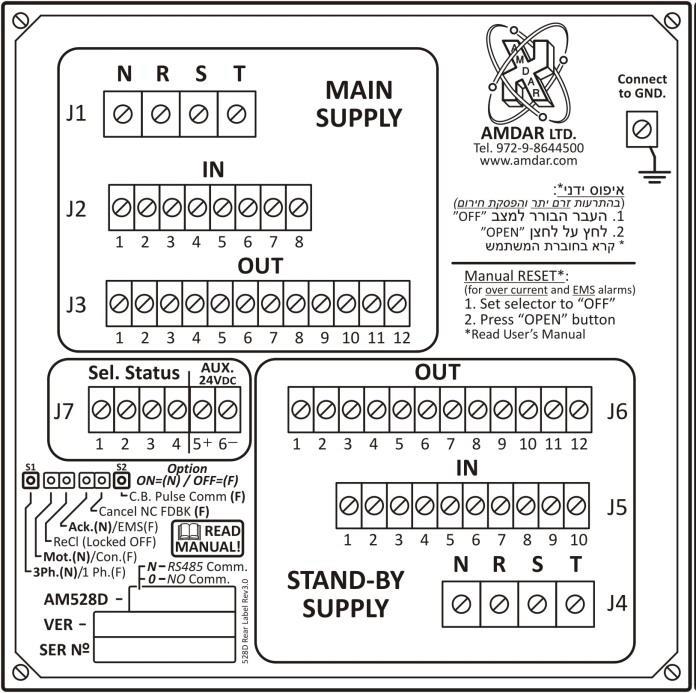

חיווט מלמעלה למטה:
הריבוע העליון נועד לחיבור הזינה של חברת החשמל או הרשת הראשית שמזינה את המתקן.
J1– מתח כניסה 3 פאזות ומוליך הניוטרל
J2– מגעי עזר לפיקוד
נקודה 1- מגע N.O משנה מצב כשהמפסק מחובר
נקודה 2- מגע N.C במצב מחובר כאשר המפסק מנותק
נקודה 3- נקודת הזנה משותפת ל 2 המגעים מוזן מפזה R.
*למערכת קיימת מערכת נעילה חשמלי. כאשר המגע בין 2 ל 3 פתוח לא ניתן לחבר את מפסק הזרם או המגען של זינה 2.
נקודות 7 ו 8 מגע תקלה מץם, במקביל למגע נדלק חיווי אדום על תקלת זרם יתר (במידה ולא בשימוש אין לחבר)
J3– יציאות פיקוד
נקודה 3 – פקודת חיבור למפסק זרם (בעל מנוע טורי) או מגען לזינה מס' 1 – פיקוד 230VAC
נקודה 4 – פקודת ניתוק למפסק זרם (בעל מנוע טורי) או מגען לזינה מס' 1 – פיקוד 230VAC
נקודה 5 – חיווי מתח מפסק זרם או המגען של זינה 1 מחובר.
נקודה 6 – חיווי מתח מפסק זרם או המגען של זינה 1 מנותק.
נקודה 8 – חיבור לקו אפס (ממותג)
נקודה 10 – מתח פיקוד 230VAC ממופע R של זינה 1 או זינה 2 (ממותג)
נקודות 11 ו 12 – מגע יבש N.O למעגל novolt של זינה , כאשר המגע סגור הזינה תקינה
כאשר המתח חוזר לזינה 1 המגע יסגר לאחר 30 שניות.
הריבוע התחתון נועד לחיבור הזינה של הגנרטור או הרשת המשנית שמזינה את המתקן.
J4– מתח כניסה 3 פאזות ומוליך הניוטרל
J5– כניסות פיקוד
נקודה 1– מגע N.O משנה מצב כשהמפסק מחובר
נקודה 2– מגע N.C במצב מחובר כאשר המפסק מנותק
נקודה 3– נקודת הזנה משותפת ל 2 המגעים מוזן מפאזה R.
*למערכת קיימת מערכת נעילה חשמלי. כאשר המגע בין 2 ל 3 פתוח לא ניתן לחבר את מפסק הזרם או המגען של זינה 1.
נקודות 7 ו 8 מגע תקלה N.O, במקביל למגע נדלק חיווי אדום על תקלת זרם יתר (במידה ולא בשימוש אין לחבר)
נקודות 9 ו 10 – מגע המשמש להפעלה ע"פ תכנות המכשיר :
א. אישור ביצוע החלפה מגע N.O סגירת המגע לאישור החלפה.
ב.הפסקת חירום, פתיחת המגע יגרום לפתיחת מפסק הזרם או המגען.
ג.סגירה חוזרת, סגור מגע N.O לחיבור חוזר "חד פעמי" של המפסק לאחר תקלת זרם יתר.
*במידה ולא בשימוש נדרש לגשר את מגעים 9 ו 10.
J6– יציאות פיקוד
נקודה 3 – פקודת חיבור למפסק זרם (בעל מנוע טורי) או מגען לזינה מס' 2 – פיקוד 230VAC
נקודה 4 – פקודת ניתוק למפסק זרם (בעל מנוע טורי) או מגען לזינה מס' 2 – פיקוד 230VAC
נקודה 5 – חיווי מתח מפסק זרם או המגען של זינה 2 מחובר.
נקודה 6 – חיווי מתח מפסק זרם או המגען של זינה 2 מנותק.
נקודה 8 – חיבור לקו אפס (ממותג)
נקודה 10 – מתח פיקוד 230VAC ממופע R של זינה 1 או זינה 2 (ממותג)
נקודות 11 ו 12 – מגע יבש N.O למעגל novolt של זינה , כאשר המגע סגור הזינה תקינה
כאשר המתח חוזר לזינה 1 המגע יסגר לאחר 30 שניות.
הריבוע המרכזי מעביר אות למערכת הבקרה.
J7– סטטוס הבקר החלפה
נקודה 1– נקודת הזנה משותפת
נקודה 2– מגע סגור בורר במצב אוטומטי
נקודה 3– מגע סגור בורר במצב כבוי (Off)
נקודה 4– מגע סגור בורר במצב ידני (Manual)
נקודה 5– חיבור קו מתח DC הדק חיובי (+)
נקודה 6– חיבור קו מתח DC הדק שלילי (-)
מומנט הסגירה של הברגים 0.5-0.6Nm
מצב OFF
בנקודה זו מערכת ההחלפה לא פעילה.
במידה ומותקן מפסק זרם ממונע לא יתבצע שינוי במפסק (לא יפתח או יסגר )
במידה ומותקן מגען והבורר במצב OFF המגען יפתח ולא יוכל לקבל פקודת סגירה.
מצב ידני MAN
במצב זה הפעלת מפסקי הזרם או המגענים המופעלים תעשה ע"י שימוש בלחצנים המותקנים על הפנל מסומנים כ OPEN/CLOSE.
קיימת בינהם הגנה חשמלית כך שניתן ללחוץ רק על אחד מהם ולקבל פעולה. לאחר פתיחת המגעים בלחיצה על לחצן OPEN ישנה השהייה של 3 שניות ונורות OPEN מהבהות.
* כדי להימנע מטעות שבהסחת דעת אפשר לסגור אאת מפסק הזרם או המגען רק לאחר לחיצה על לחצן CLOSE למשך 4 שניות.
בזמן הלחיצה בהתאם לזינה שתתחבר תהבהב נורית "זינה 1 מחובר" או "זינה 2 מחובר".
מצב אוטומט AUT
כל פעולות החיבור והניתוק נעשות ללא התערבות חיצונית ע"פ הגדרות המכשיר (בסעיף הבא נלמד איך לעשות את זה נכון)
*דוגמה לפעולת הבקר במצב אוטומטי בתחתית העמוד
ע"י העברת הבורר למצב OFF ולחיצה על OPEN ב 2 הצדדים נוכל לראות מה מצב התכנות
לחצן CLOSE שמאל של זינה 1 משנה את הפונקציה המהבהבת.
לחצן CLOSE של זינה 2 עובר לפונקציה הבאה, המעבר מצד שמאל לימין.
לחיצה חוזרת על OPEN עם 2 הצדדים תאפשר לנו שמירה ויציאה מתכנות, במידה ולא ניגע בלחצנים במשך דקה או נזיז את הבורר למצב אחר נצא ממצב התכנות ללא שמירה

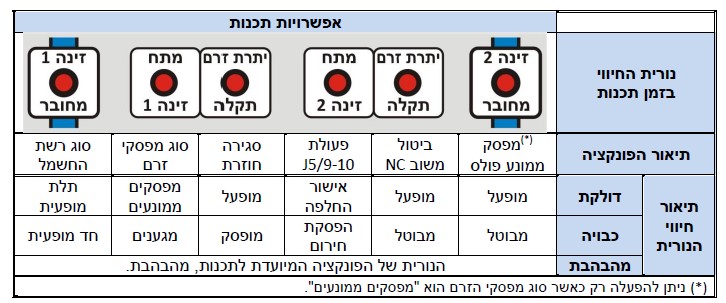

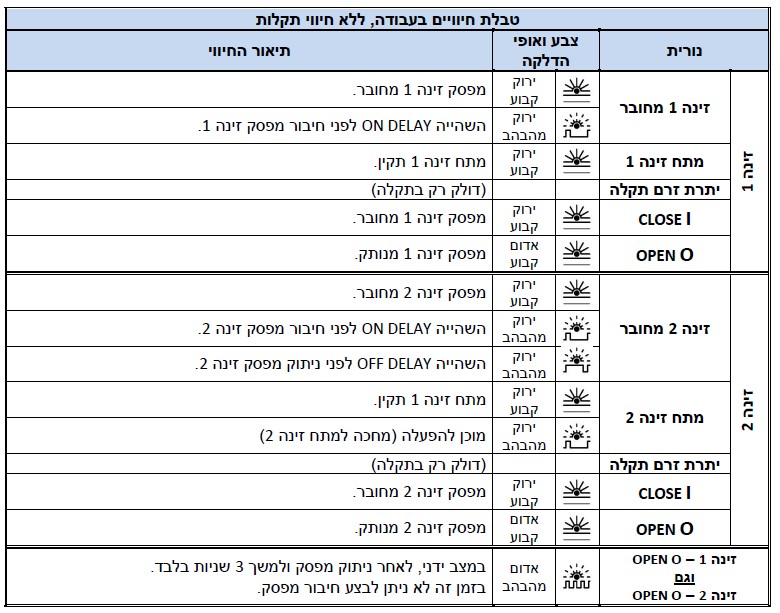

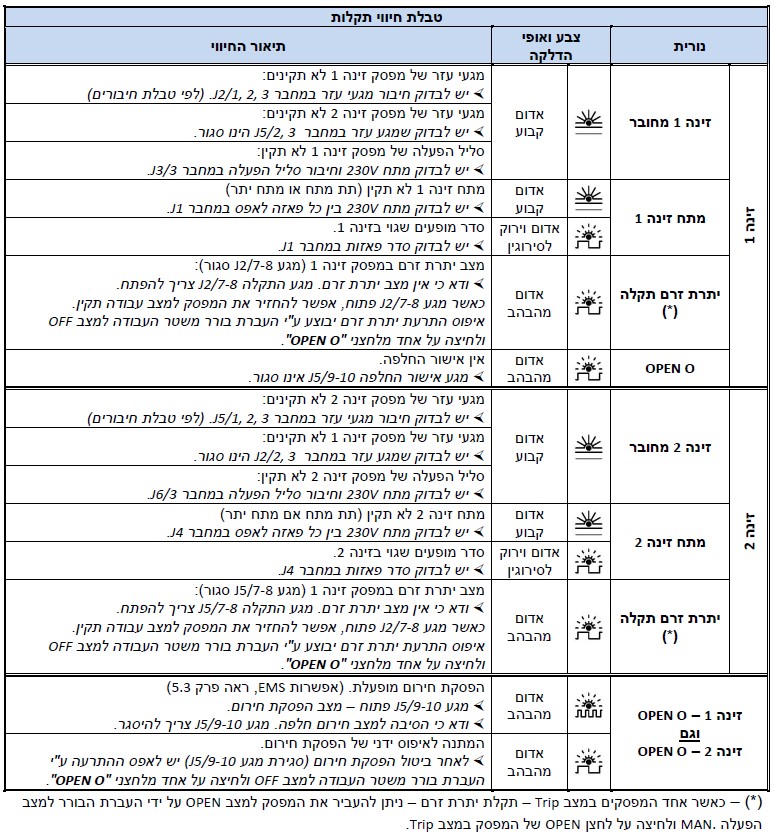

בטבלאות המצורפות למטה מתוך המדריך של חברת אמדר מופיעים האיורים עם זמני הבהוב של הלד.
מידע מקדים:
למערכת מחוברים
1. שנאי כמקור ראשי בזינה 1
2. גנרטור כמקור חלופי המחובר בזינה 2
כתוצאה מתקלה בלוח המזין של חברת החשמל פסק המתח ללוח שלנו בו מותקן הבקר.
בזיהוי חוסר המתח, נפתח המגע בין נקודות החיבור 11 ו- 12 במחבר J3 ובמקביל נסגר המגע בין נקודות החיבור 11 ו- 12 במחבר J6.
פעולה זו שולחת פקודת הפעלה לגנרטור המחובר לזינה 2.
כאשר הגנרטור מסיים את הליך ההתנעה ומיוצב מבחינת המתחים והתדר מאפשרת את המשך הבדיקות לקראת החיבור על ידי סגירת מגע צף חיצוני בין נקודות החיבור 9 ו- 10 במחבר J5.
כעת מתחילה המערכת בסדרת הפעולות הבאות:
1. בודק שהמתח בקו זינה 2 תקין
2. מנתק את מפסק הזרם או המגען של קו זינה 1
3. מבצע ספירת השהייה (ON DELAY) אותה כיוונו מראש בתחום שבין 0.1-10 שניות, אם חלף הזמן הוא ממשיך בפעולה במידה ולא חלף הזמן עובר לסעיף 6
4. מעביר פקודת חיבור למפסק הזרם או המגען של קו זינה 2
במידה ומתח בקו זינה 1 חוזר לתקינותו, המחלף מתחיל בסדרת הפעולות הבאה:
6. מצבע ספירת השהייה ( OFF DELAY ) אותה כיוונו מראש בתחום שבין 5-240 שניות
7. מנתק את המ"ז/מגען של קו זינה 2
8. מבצע ספירת השהייה (ON DELAY) אותה כיוונו מראש בתחום שבין 0.1-10 שניות
9. מעביר פקודת חיבור למפסק הזרם או המגען של קו זינה 1
10. מבצע ספירת השהייה של 30 שניות מסיגרת מפסק הזרם או המגען של קו זינה 1
11. מפסיק את פקודת ההפעלה של הגנרטור.
12. פותח את המגעים 12 ו 11 בפלג J3 וסוגר במקביל את מגעים 11 ו 12 בפלג J6
