שלום חשמלאים,
לאחר שיחה עם חבר בוואטסאפ הבנתי שכנראה נדרש מדריך שכזה…
מדריך זה נועד להכשיר חשמלאים לביצוע התקנה מקצועית, מדויקת ומהירה של תעלות כבלים, כולל חיתוך ליצירת זוויות שונות.
הסיבה?
לחסוך בעלויות פרוייקטים קטנים, לחסוך במקום אחסנה ולפתח את הדמיון.
המדריך כולל הסברים, מהם ניתן להפיק דף מקוצר לשימוש בשטח.
בהתאם לתגובות אמשיך לייצר את שאר שיטות הרכבת התעלות.
סוגי תעלות
תעלות PVC
תעלות מתכת (פח מגלוון/אלומיניום)
תעלות מחוררות (פח מגלוון/אלומיניום)
תעלות אטומות
עקרונות חישוב זווית וביצוע החיתוך
זווית החיתוך לכל צד = חצי מהזווית הרצויה.
לדוגמה:
כדי לייצר זווית של 90° → נסמן כל צד ונבצע חיתוך של

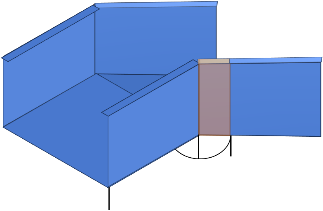

45°. לאחר שנסיר את המשלוש שנחתך נכניס את זה שנשאר(1) מתחת למשולש החדש שנוצר (2) ונבצע נעילה עם בורג או ניטים.

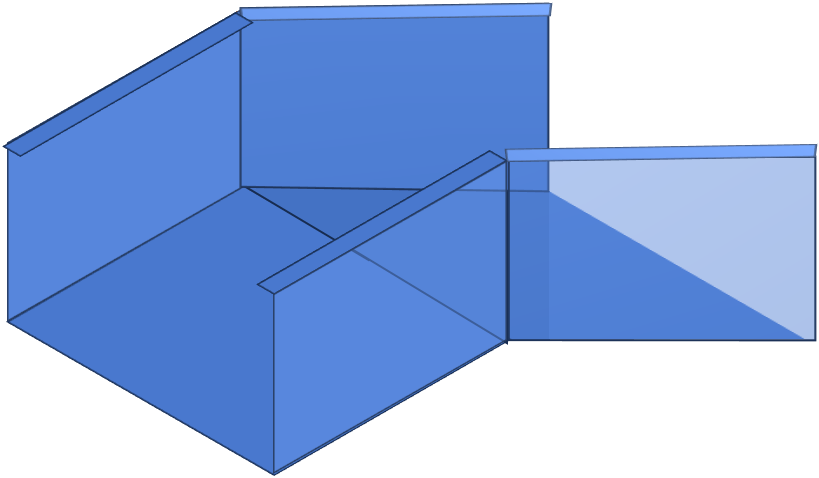

שני החלקים יוצרים זווית, כל חלק תורם חצי מהזווית הכוללת.
שיטות סימון ומדידה
מדידת זווית בשטח
קוסינוס לזווית 30 שווה ל 0.891 את רוחב התעלה (נניח 100 מ"מ) נחלק במספר החדש >>
עכשיו שידועים גודל הזווית וגודל צלע היתר (C) נחשב את צלע B :
סינוס לזווית 22.5 שווה ל 0.38268
נכפיל את המספר בערך של C ונקבל >>
