תקלה בעקבות ליקויי התקנה בלוח חשמל

ל יוסי בן דהן ובועז לוגסי בודק סוג 2 על שיתוף התמונות.

תיאור התקלה:

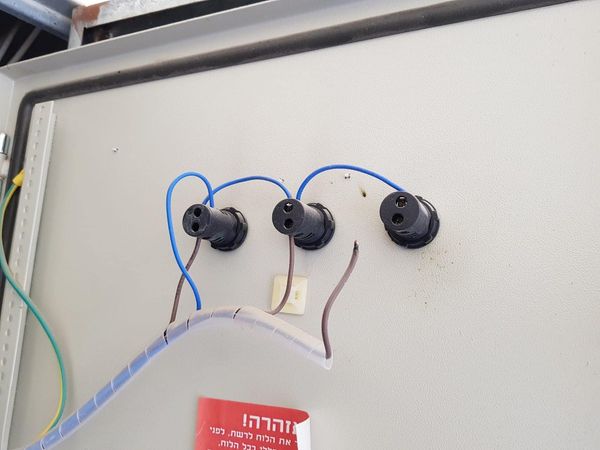

בתמונה הראשונה, נתק במוליך הפאזה של נורת סימון וחדי העין יכולים לראות את סימני הפיח מהקצר שנוצר מהמגע בדלת הלוח, מדוע ההתקנה לקויה?

ישנם מספר ליקויים בתמונה שאפשר ללמוד מהם:

1. הסלסול אמור להיות מקובע אל הדלת וכפי שלראות הוא חופשי ולכן המשקל הפעיל לחץ על המוליך ופתיחת וסגירת הדלת משכו את הכבילה
2. אפשר לראות שאין סופיות למוליכים

3. ככל הנראה לא בוצעה בדיקת משיכה שהייתה מזהה שהמוליך לא תפוס מספיק חזק .

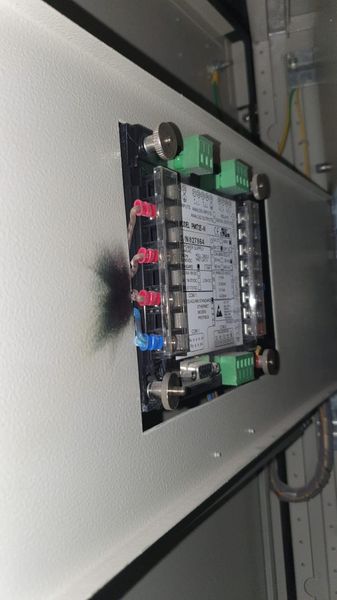

התמונה הבאה היא חיבור של בקר על הפנל .

את התקלה אפשר לזהות מבלי להפעיל יותר מדי חשיבה.

אך מה הסיבה?

הפתח עבור הפנל ממש צפוף והכניסות של המוליכים נעשו מהצד הקידמי של הפנל במקום להגיע מאחורה.
אפשר היה להגיע עם תעלה או סטריפים נצמדים (דבק דו"צ).
הפתיחה של הדלת או רעידות באתר חתכו את הבידוד של המוליך עד שחדר אותו לגמרי ולפנינו התוצאה.
