ניתוח לנתיך מותך

מה קורה לנתיך בסוף ימיו?

אני מפרק אותו כדי שאתם תלמדו!!!

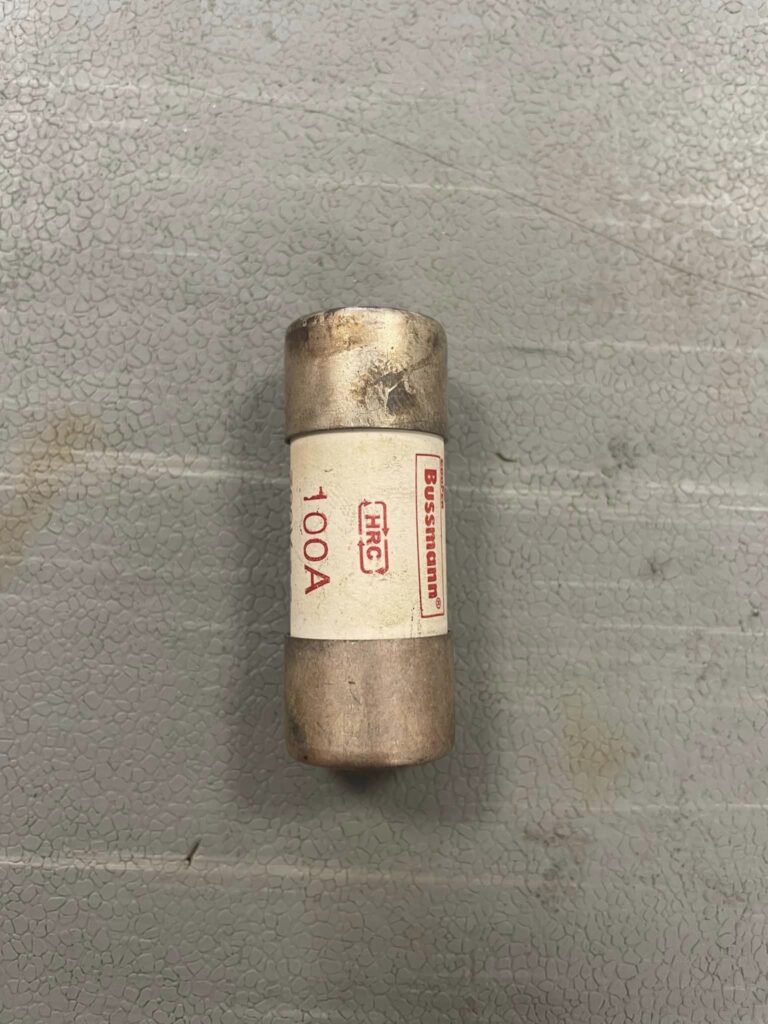

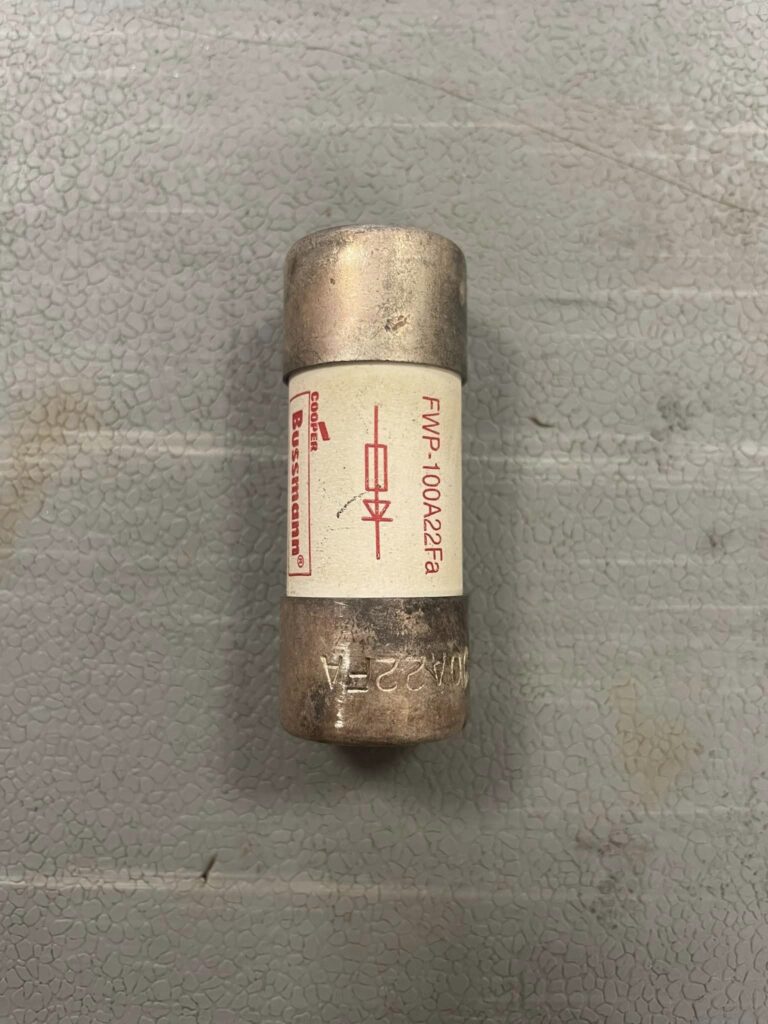

ראשית נתחיל בכך שהנתיך הוא צילינדר חרסינה בתוכו סרט נחושת המתאים לזרם העבודה שהוגדר ע״י הייצרן.

בנוסף הוא מלא בחול (יודעים מה תפקיד החול?)

לנתיך יש זמן חיי עבודה, לפעמים הם מפסיקים לעבוד בלי סיבה נראית לעין.
הסיבה היא, כאשר המוליך מתחמם החול מתגבש והופך לסוג של זכוכית (תלוי במשך ו עוצמת החום) הבידוד מגביר את החום ובשלב מסויים מתיך את הנתיך.

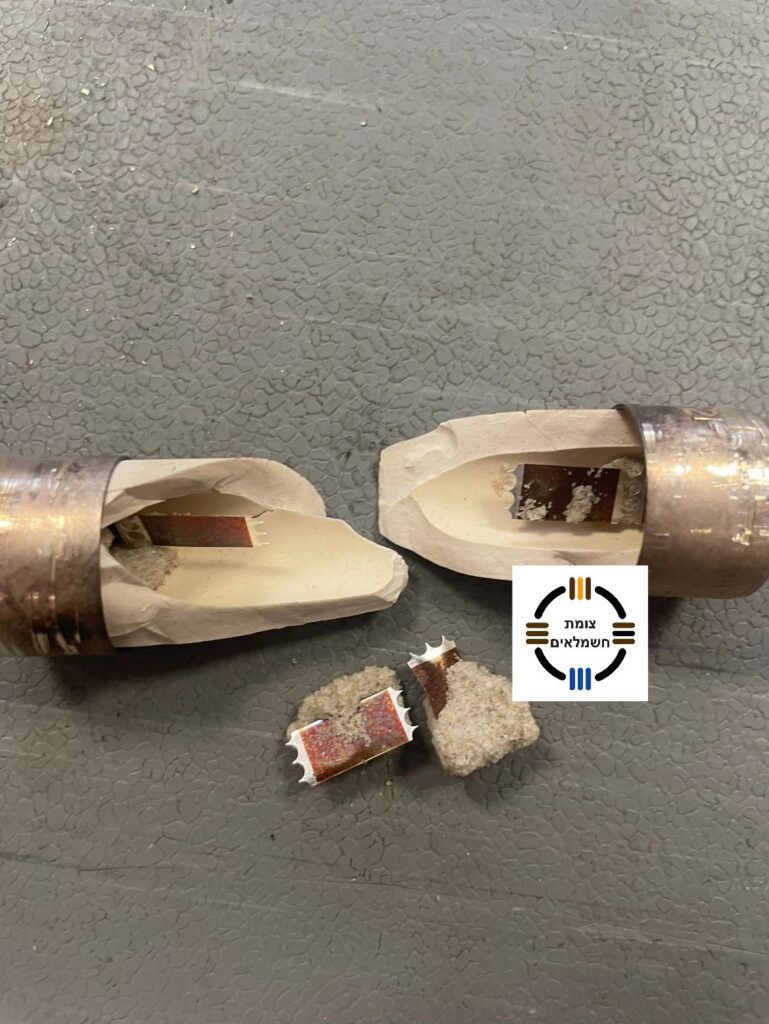

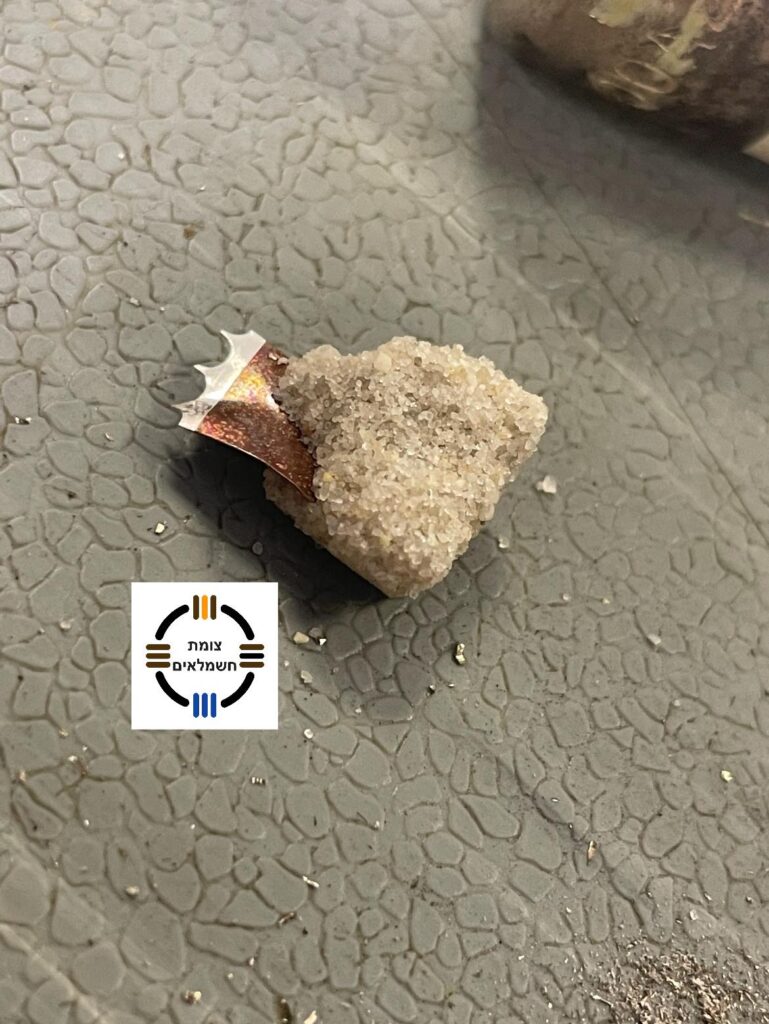

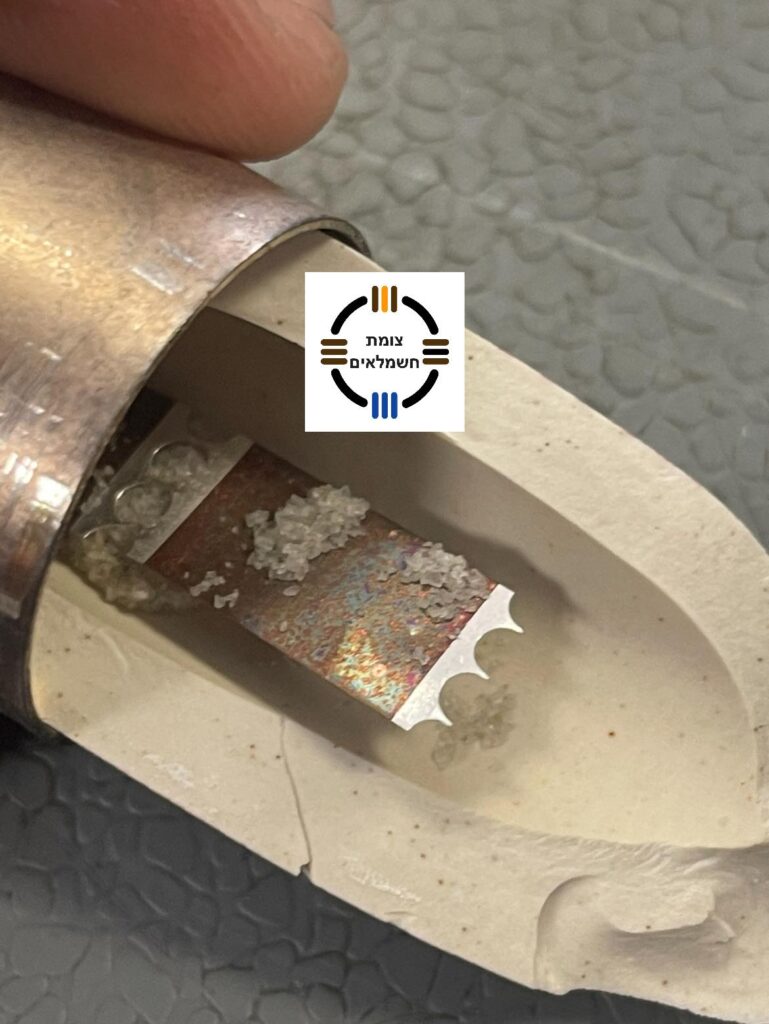

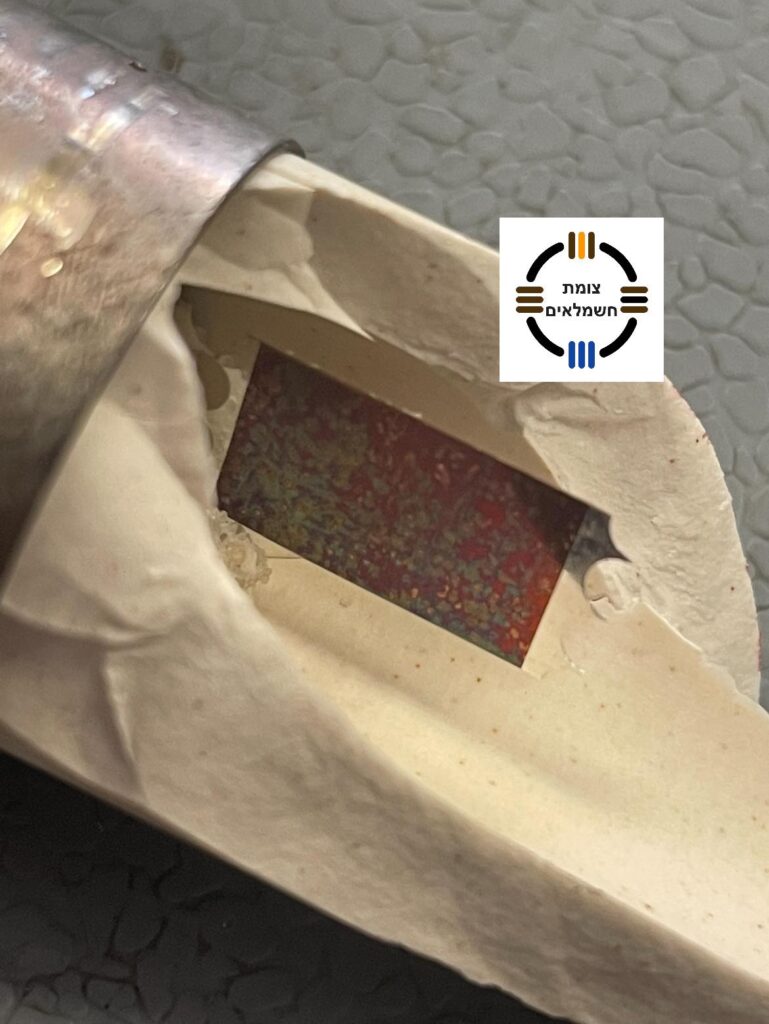

בתמונות ניתן לראות כי המוליך שינה את צבעו והמוליך מכוסה בחול (זכוכית) שהותך נדבק למוליך והזכוכית מבודדת אותו מהמשך המוליך מה שקרה בהמשך הנקודה שנשארה מחוברת הפכה לנקודת המגע היחידה ולכן הופכת לנקודות חום נוספת, עד שהמוליך ניתך לבסוף והחול/זכוכית מתקרר ויוצר בידוד חשמלי..

איך אנחנו יודעים שהנתיך הגיע לסוף ימיו?

לבדיקה מגיעים עם רב מודד שיש לו אופציה לבדיקת רציפות.
אם מראה לנו התנגדות אין סופית… צריך להחליף, אם מצפצף עדיין יש לו אפשרות לעבודה.
