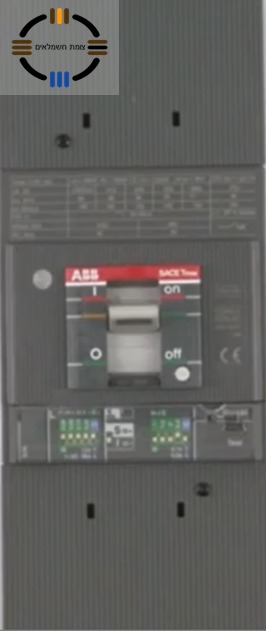

בפוסט זה נעבור על תהליך התקנת התקן לריבוי מוליכים למפסק יצוק של חברת ABB.
גם אם אתה לא משתמש בציוד שכזה, לדעתי כדאי לך להכיר את הפתרון.
שכן הוא מאפשר לך לחסוך בפסי צבירה חיצוניים, מקום בלוח ו/או לוח קטן יותר.
וכמובן כסף אם עושים את השכלול לכל הדברים.
מתחת לכל תמונה קיים מלל המתאר את הפעולה הנדרשת לביצוע.
- הערה : את ההרכבה נדרש לבצע על שולחן נקי ולא מומלץ לבצע בשטח, ברגים שנופלים לפעמים לא נמצאים ואז לא ניתן להשלים את ההתקנה, ייתכן וניתן לבצע את ההתקנה בשטח אבל רק בעל ניסיון ובטח ובטח שלא בלוח חי! מה שאסור ע"פ תקנות החשמל.

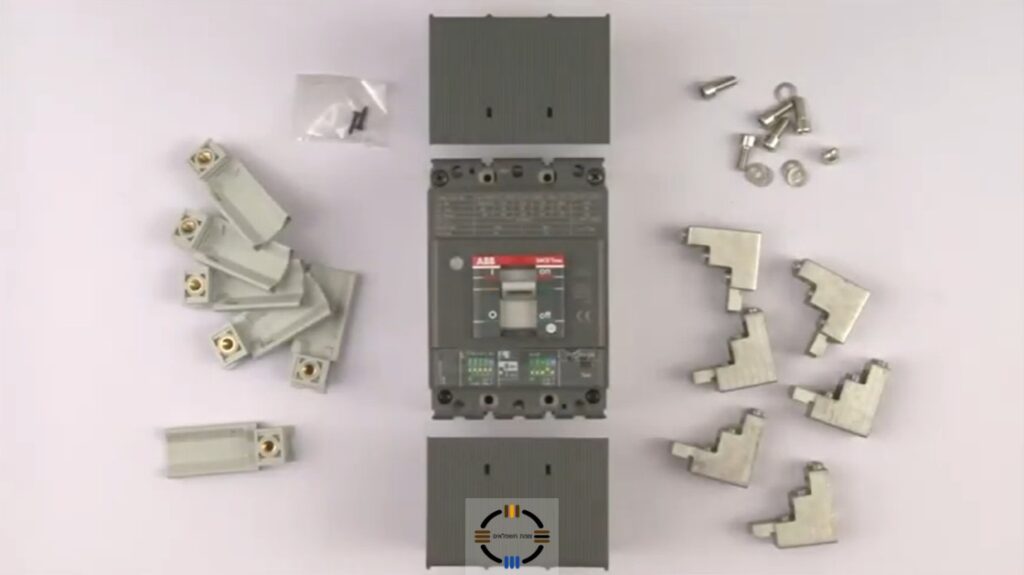

בתמונה זו ניתן לראות את כל החלקים בקיט Multi-cable terminals – MC

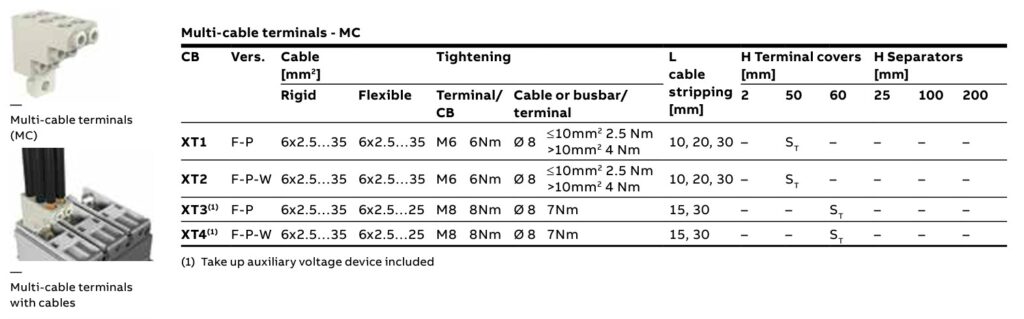

בטבלה למעלה ניתן לראות שלכל ציוד יש את המתאם שמתאים לו,
כמו-כן כתוב המידע (משמאל לימין)
גרסה
כמות כניסות (6) וגודל שטח חתך 2.5 עד 35 ממ"ר.
גודל בורג הידוק M6-M8
כח הידוק -ניוטון מטר
L אורך מוליך חשוף נדרש
גודל כיסוי /מבודד בין פאזות נדרש
בשלב ראשון נתקין את מסתם הגב, ניתן לראות את האום המובנה שמאפשר לנו לסגור את הבורג ולמקם את המתאם

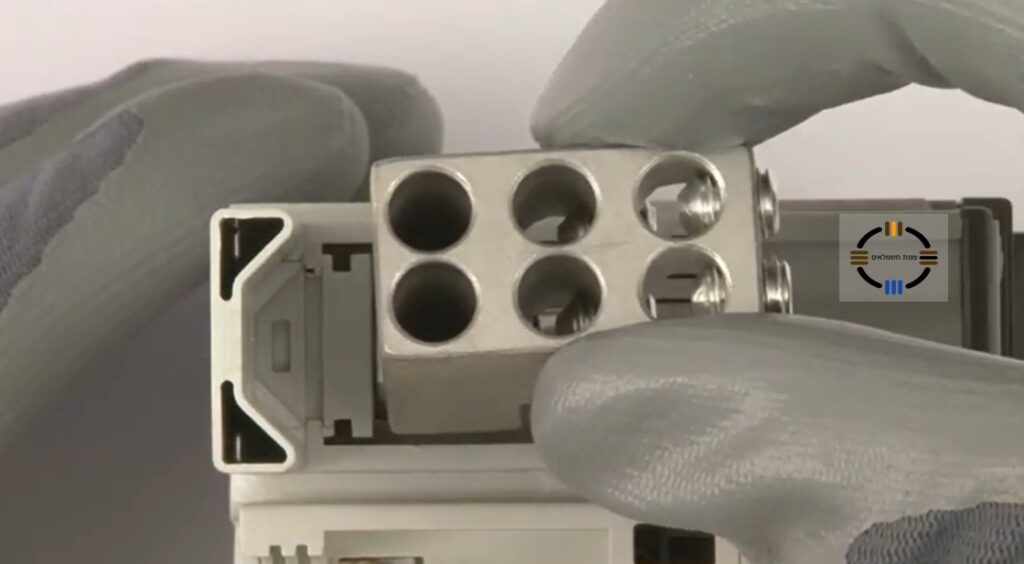

שלב שני נכניס את המתאם פנימה ונמקם אותו בין הטרמינל של המפסק אל המסתם האחורי.

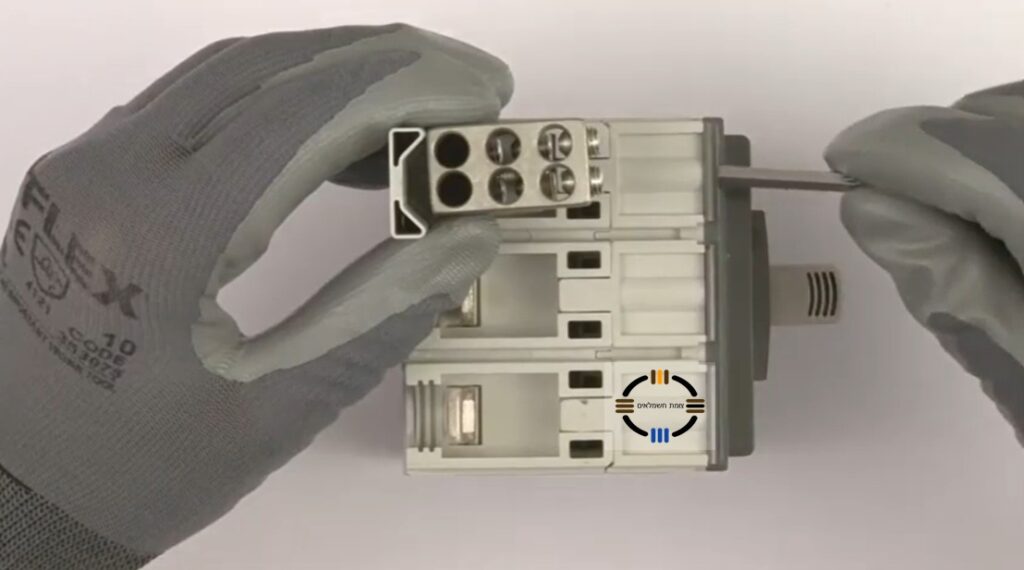

נכניס את הבורג ונשתמש במפתח אלן כדי למקם ולסגור את המתאם במקומו.
שימו לב להשתמש בטבלה כדי לסגור את הבורג ע"פ המומנט של הייצרן, הידוק יתר יהרוס את ההברגה וייתכן והבורג יפתח, פחות מזה הבורג יפתח וישנה אפשרות שהבורג יפול והמתאם ישתחרר.

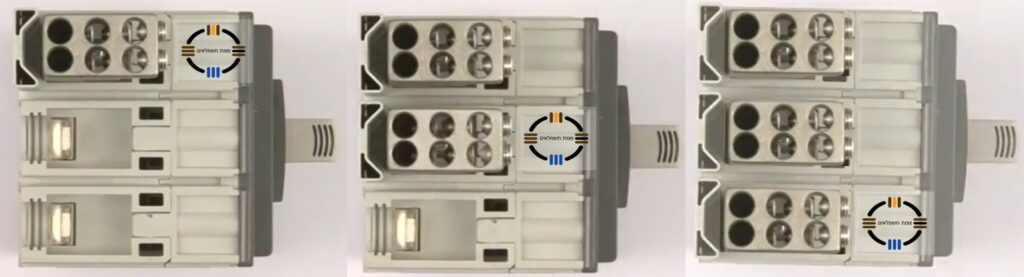

כך נתקין את שלושת המתאימים ל שלושת הטרמינלים

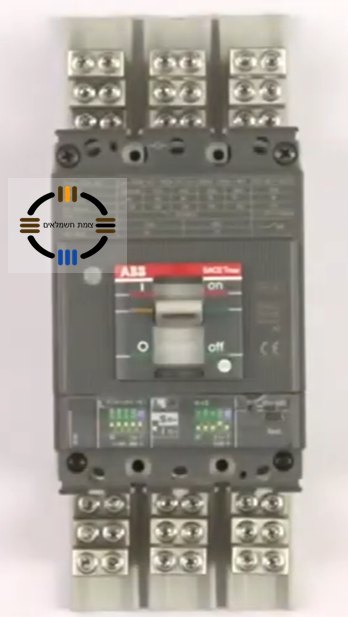

לאחר שהתקנו את הטרמינלים כך נראה המפסק.
- הערה חשובה- לא חייב להתקין את הטרמינלים למטה התמונה רק להדגמה, הכניסה יכולה להיות כבל/פס והיציאה למספר מוליכים.

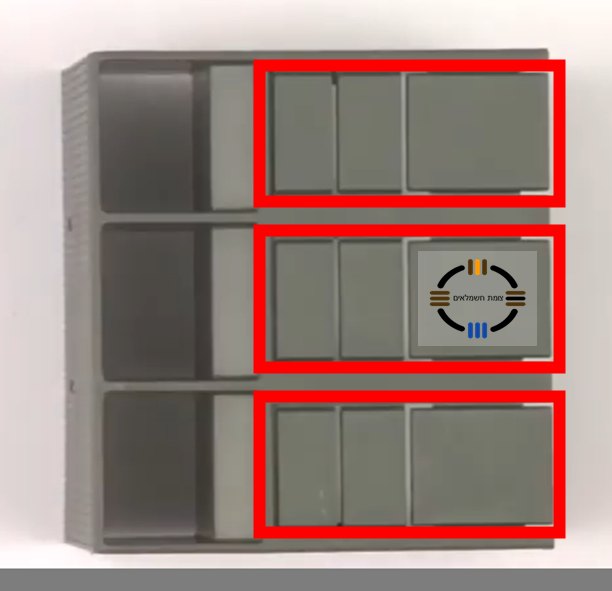

להתקנת הכיסוי נדרש לשבור את הכיסוי הפריק, שימוש במברג ע"פ הגודל הנדרש

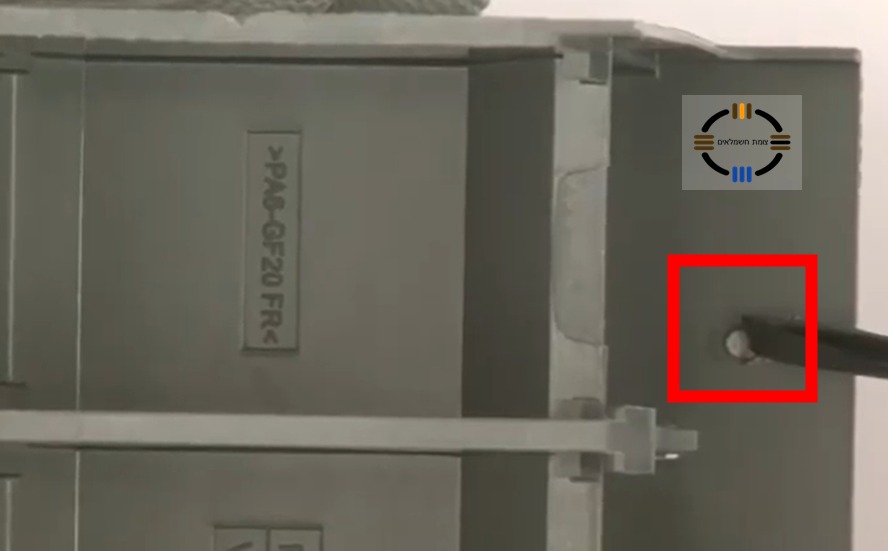

נדרש להוציא את המסתם של בורג הקיבוע של הכיסוי אל המפסק.

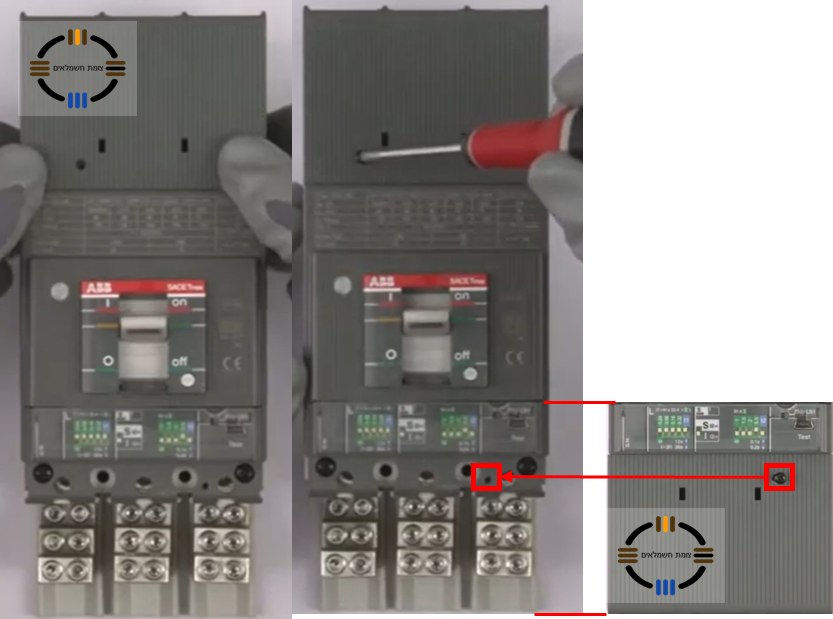

צד ימין מדגיש את מיקום המסתם
צד שמאל את התקנת המפסק עם הכנסת בורג הקיבוע
ברכות השלמתם את ההתקנה והמוצר מוכן לחיבור בלוח החשמל.
התמונות לקוחות מאתר ABB
