בפוסט זה נעבור על תהליך התקנת התקן הפעלה בסיבוב למפסק יצוק של חברת ABB.
גם אם אתה לא משתמש בציוד שכזה, לדעתי כדאי לך להכיר את הפתרון.
שכן הוא מאפשר ללקוח להפעיל או לנתק את המפסק ללא הצורך להפעיל כח.
מתחת לכל תמונה קיים מלל המתאר את הפעולה הנדרשת לביצוע.

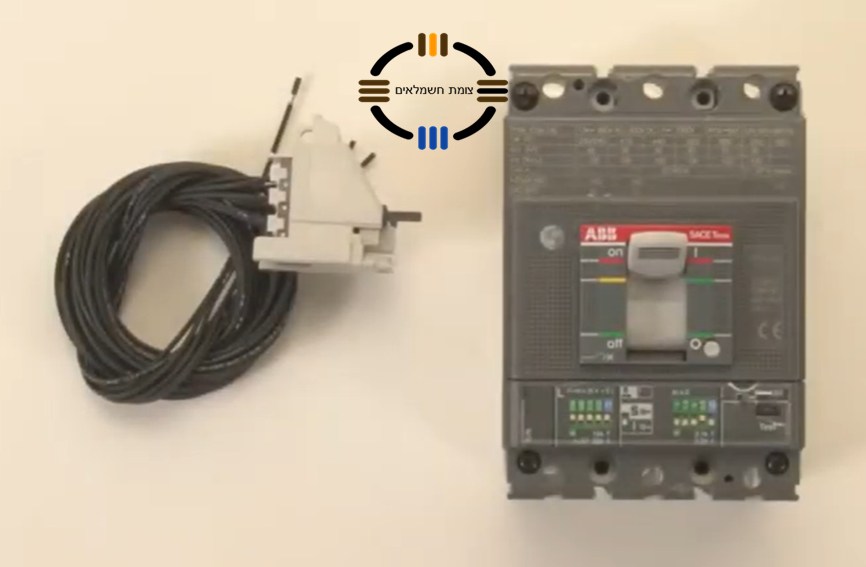

בתמונה נמצא מפסק יצוק של חברת ABB מדגם XT ולידו סט מגעים, המגעים נועדו לצורך בקרה על שינוי מצב.
לדוגמה:
אם נבקש לדעת מה מצב המפסק בחדר הבקרה, במקרה של תקלה להעביר פקודה ישירה לעצירת המשך התהליך כדי למנוע תקלות.

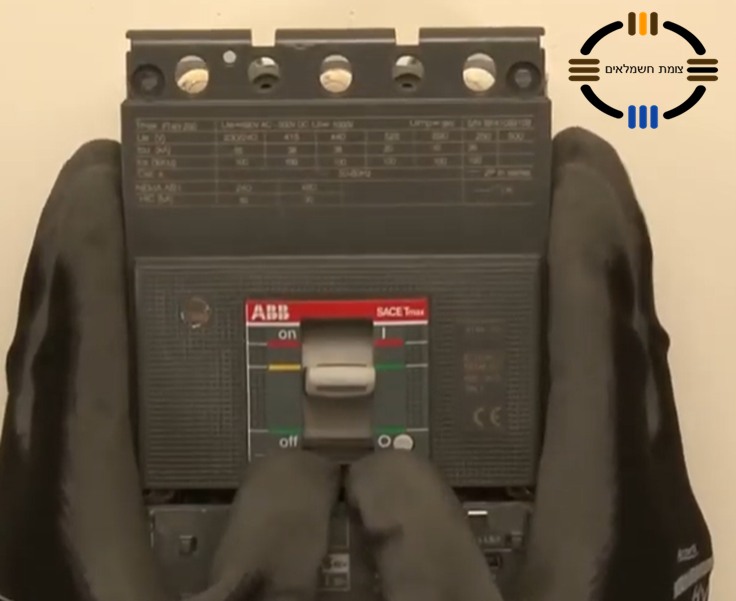

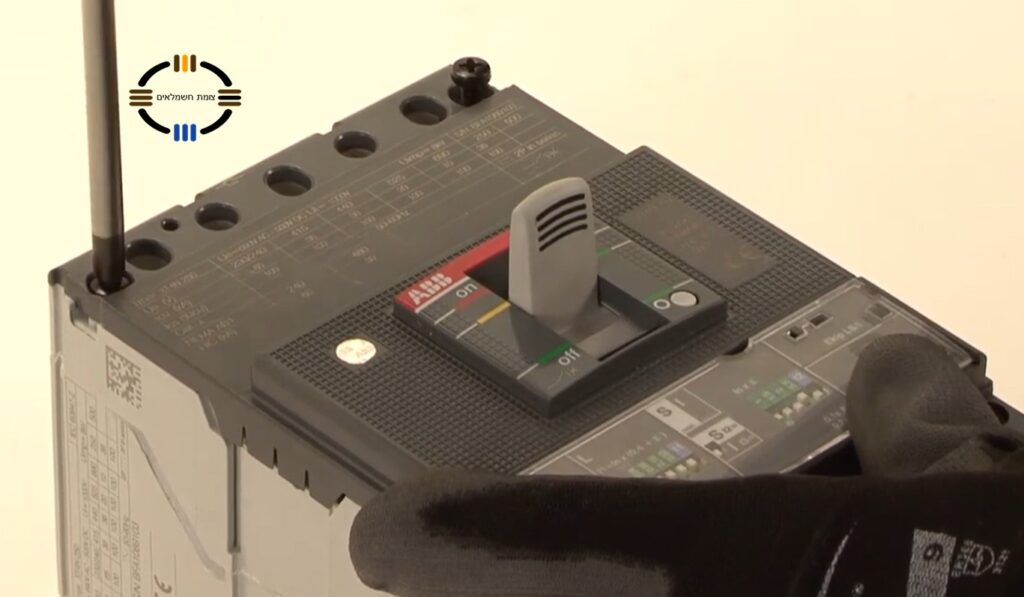

ראשית נעביר את המפסק למצב תקלה ע"י לחיצה על לחצן הבדיקה (המפסק יקפוץ ממצב עבודה או מופסק למצב תקלה-לא נדרש מתח) ונסיר את הברגים מהחלק העליון של המפסק
נסיר את החלק העליון של המכסה

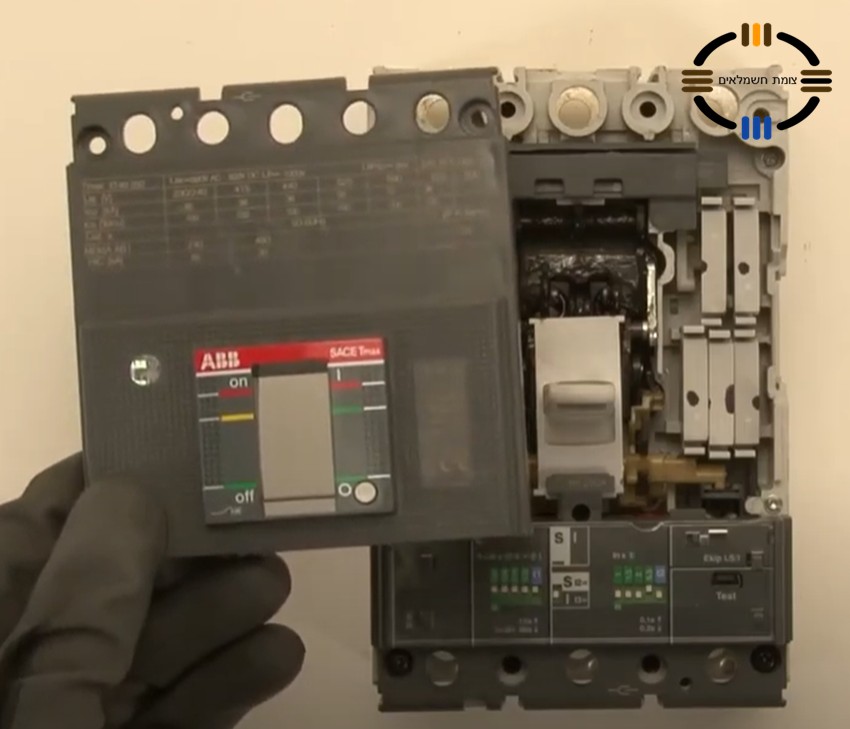

נפעיל לחץ מלמטה כדי לשחרר את הפנל העליון של המפסק ונוציא אותו ממקומו.

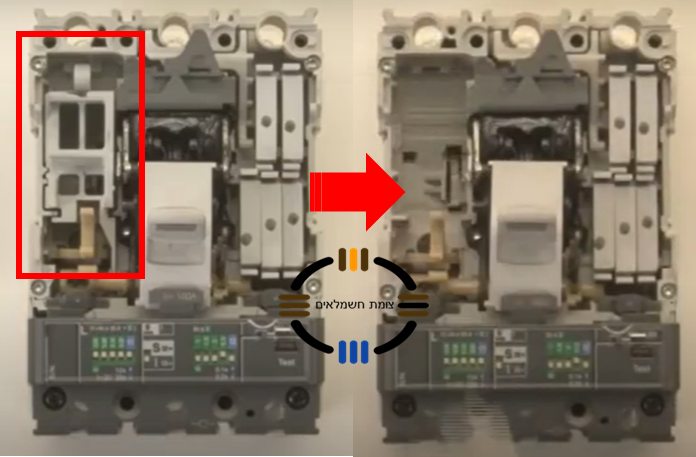

נסיר את המסתם (צד שמאל) ונפנה מקום ליחידה Q3 (צד ימין)

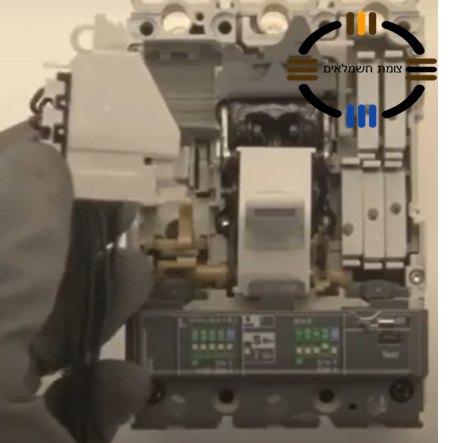

נתקין את היחידה במקום
שימו לב כי עד שלא נשמע "קליק" היחידה לא מותקנת במקום, אך לא צריך להשתמש בכח היחידה אמורה להיכנס בקלות.

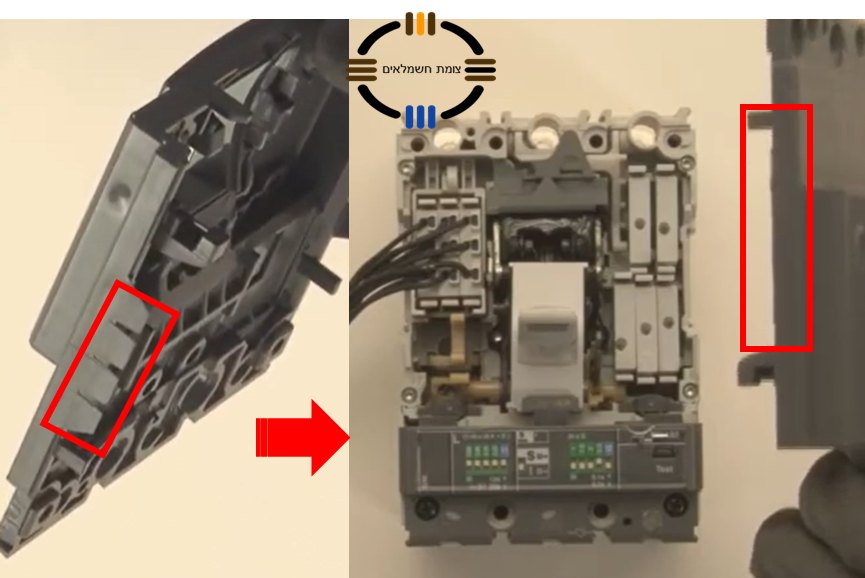

יש להסיר את הכיסוי בהתאם לכמות החיווט (בציוד שונה כמות שונה של מוליכים)
לא להוריד יותר מדי שכן יכולים להיכנס בע"ח קטנים שעלולים לפגוע בתקינות ובפעילות המפסק.

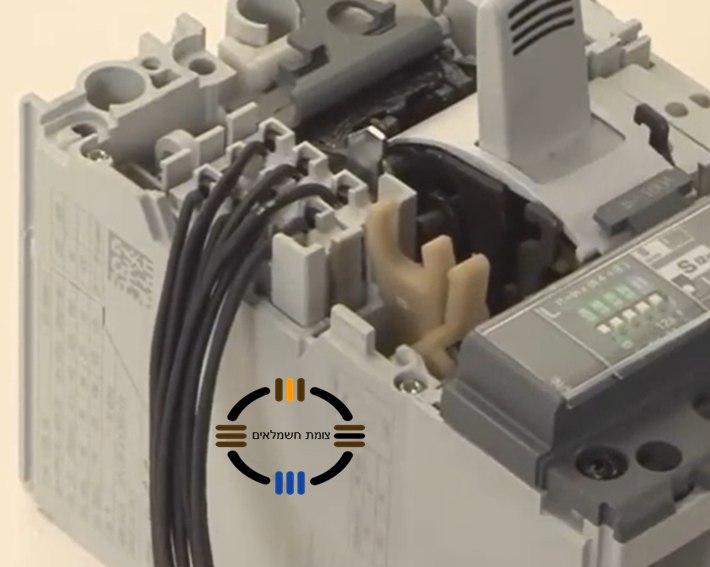

נשלים את הברגים שהסרנו והמפסק מוכן לחיבור בשטח.
כל התמונות לקוחות מאתר ABB ניתן למצוא מידע נוסף על תוספים למפסק.
