בתמונה מוצגים כל שיטות החיבור בכל בדיקה
בטבלה מוצגים שיטות החיבור עם האביזרים השונים, ניתן לראות שכל המדידות לטרמינלים האדום-ירוק מאפשרים מדידת מתח, ריצפות הארקה, בידוד, התנגדות לולאת התקלה (L.T) ומפסק מגן ללא הצורך בשליפת המוליכים והחלפתם.
(1) מציג את המתח במערכת חד/תלת מופעית
(2) ניתן לבצע בדיקות למפסק המגן בעלי אופיין A ו AC עם 2 מוליכים, אך עבור מפסק מגן בעל אופין B נדרשת בדיקה עם 3 מוליכים
(3) בדיקת המתחים יכולה להתבצע גם עם האביזרים בחיבור לטרמינל האדום-כחול אך בבדיקת התנגדות לולאת התקלה (L.T) במידה בחיבור אל נקודת הניוטרל נקבל קוטביות הפוכה.
(4) נדרש צבת זרם מסוג MCC1010

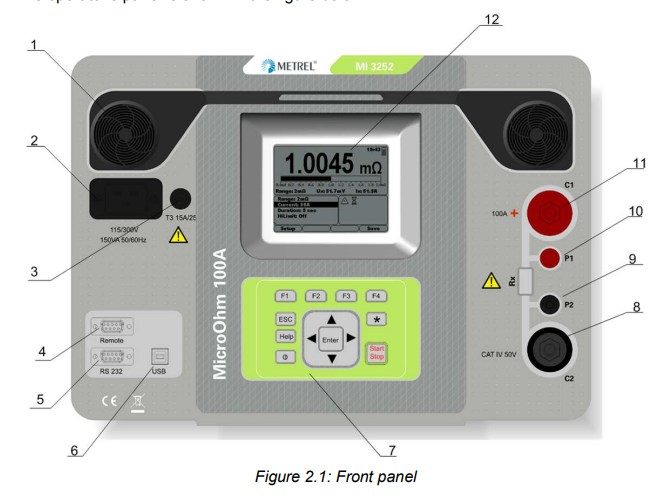

עכשיו שאני מכיר את החלקים אני חוזר לקרוא מה המכשיר יודע לעשות ואת כל האזהרות (לא חסר) המוליכים מתחממים בזמן בדיקה של 100 אמפר וכך גם הפנל להעליון בין המאווררים.
אסור לחבר את הפרובים על ציוד שעליו יש מתח או "מתח רפאים" הגבוה מ 50 וולט אחרת המכשיר עלול להיפגע.
ייעוד המכשיר, לבצע בדיקות התנגדות נמוכה במיוחד במגעים של מפסקים ומתגים (מערכות מיתוג) ופסי צבירה באמצעות שימוש בזרם בין 100 מילי אמפר ועד 100 אמפר.
המכשיר יכול לפעול דרך כבל המחובר לשקע החשמל או דרך מצבר פנימי נטען המותקן בתחתית המכשיר.
אופופציה נוספת למכשיר מדידת מפל מתח בהתאם לתקן NEMA המשמש לבדיקה של מפסקים יצוקים לצורך תחזוקה מונעת.
המכשיר עומד בנוסף בתקנים
IEC 62271-100;
IEC 62271-1;
IEEE C37.09-2007;
ASTM B 539;
NMEA AB 4-2009
Spain: El Real Decreto 223/2008
Electromagnetic compatibility (EMC):
EN 61326-1 Class A
Safety: EN 61010-1

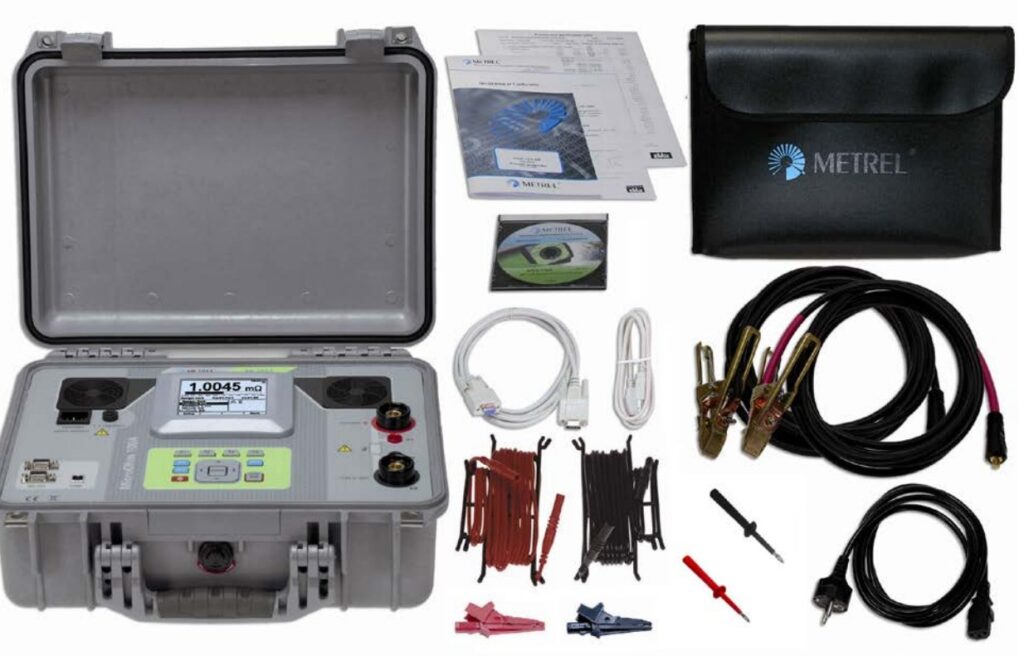

המשכתי לקרוא והגעתי לפרק המדבר על הציוד הנלווה
Instrument MI 3252 MicroOhm 100A
Current test lead with crocodile clip, 5 m, 25 mm2 , 2 pcs- פתיחת שיניים 60 מ"מ
Potential test lead, 5 m, 2 pcs (black, red)-1.5mm
Crocodile clip, 2 pcs (black, red)-פתיחת שיניים 20 מ"מ
Test probe, 2 pcs (black, red)
Mains cable
RS232 serial cable
USB cable
Bag for accessories
PC SW HVLink PRO
Instruction manual
Calibration certificate
למטה מוצגות התמונות של אפשרויות החיבור (בשחור לבן).

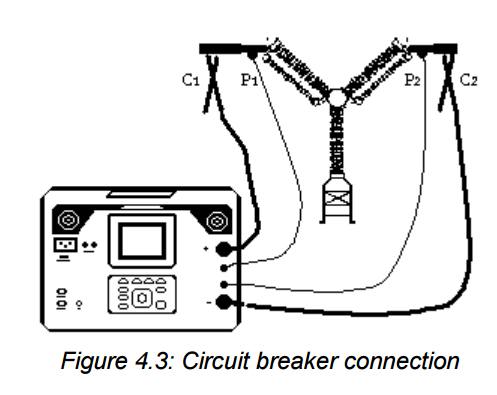

תמונה 4.3 חיבור המכשיר לבדיקת מנתק מ.ג/עליון

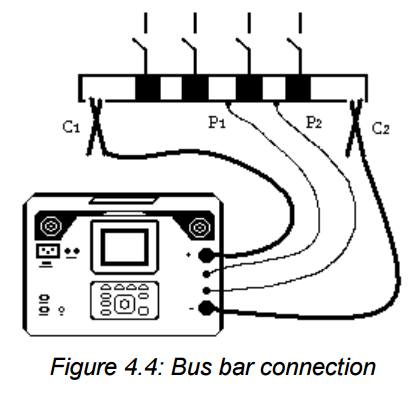

תמונה 4.4 חיבור המכשיר לבדיקת פסי צבירה
עקרון המדידה עם 4 מוליכים (שיטת קלווין Kelvin method)
כדי לקבל תוצאה להתנגדות הנמוכה מ 20 אוהם מומלץ להשתמש בשיטת 4 מוליכים כדי לקבל תוצאות מרמת דיוק גבוהה.
באמצעות מדידה זו אנו מקזזים את התנגדות מוליכי המדידה ובכך מבטלים את הצורך לבצע קליברציה של המוליכים לפני כל בדיקה.

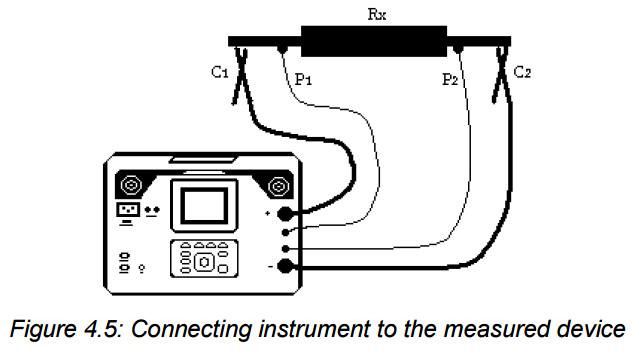

תמונה 4.5 תיאור חיבור המכשיר למדידה כללית
הזרם עובר דרך ההתנגדות RX בעל ערך לא ידוע באמצעות המוליכים המחוברים לטרמינלי הזרם C1-2,מיקום ההתקנה שלהם לא חשוב לאורך המוליך אך עליהם להיות מהצד החיצוני של תניני המתח המחוברים לטרמינלים P1-2 .
מפעל המתח על RX נמדד באמצעות P1-2 ולכן עליהם להיות ממוקמים בדיוק על הנקודות אותן נבקש למדוד.
בעיות מדידה רבות נגרמות בעקבות מגע רופף כאשר המגע לא מיטבי.
עליך לוודא כי נקודת המדידה נקייה מחימצון ולכלוך אפשרי וכמובן בתניני המדידה, שהטרמינלים מותקנים כראוי. בעקבות התנגדות גבוהה של לופ המדידה נגרום להתנגדות גבוהה במעגל C1-C2.
