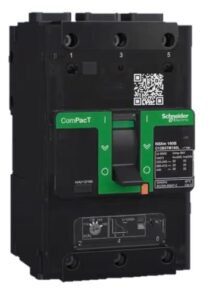

בפוסט זה נעסוק בהתקנת יחידות התראה וסליל ניתוק למפסק היצוק של חברת שניידר אלקטריק.
את פעולת ההתקנה ניתן לבצע כאשר הוא מותקן בלוח החשמל.
אך מאחר וישנם ברגים וציוד נשלף, מומלץ ברמה הבטיחותית לבצע את ההתקנה כשהמפסק במצב שכיבה על שולחן נקי לפני ההתקנה בלוח החשמל!
אחרת הברגים או הציוד עלולים ליפול בתוך הלוח וליצור קצר.
בפוסט זה נסקור את ההתקנה של:
SD-יח' התראות לזיהוי מצב הפעלת הגנה במפסק, במידה וההגנה פעלה המגעים משנים מצב.
OF-יח' התראות לזיהוי מצב המגעים מחובר/מנותק.
XM-סליל ניתוק- בקבלת מתח מנתק את המפסק.
נתחיל מהמובן מעליו, נדרש להוריד מתח
אפשרות ללחוץ על לחצן טריפ (TRIP) הלחצן הכתום
נשתמש מברג פיליפס ונפתח את 2 הברגים שמקבעים את המכסה אל גוף המפסק.
נזכיר כי שימוש במברג לא מתאים הורס את השפתיים של הברגים ולאחר מספר פעילויות כללו אפשר שלא נוכל לפתוח/לסגור את הבורג ונצטרך להחליפו.
שימו לב כי הפנל מחובר על ציר בחלק התחתון .

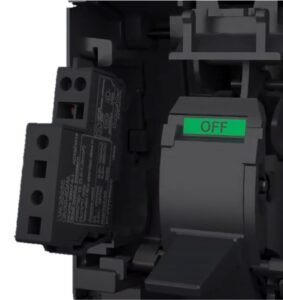

בצדדים ניתן לראות את מיקום ההתקנה של יחידות ההתראה
את היחידות נכניס אל החריץ ונלחץ עד לשמיעת "קליק" ונוודא שההתקן יושב במקום ונעול.
במידה ולא נעשה זאת הפנל לא יסגר ואם נפעיל כוח מיותר הפנל ישבר ויגרם נזק למפסק.
בדומה להתקנת יחידות ההתראות נתקין גם את מודל MX – סליל הניתוק.
לאחר שנתקין את המודלים נעביר חיווט שמשמש את הפיקוד ונחבר אותו אל הבקר (במפסקים המותקנים בעיקר בתעשייה) שמעביר את האות אל חדר הבקרה או אל התהליך.
הפעלת ההגנה או סגירת המפסק יגרום להפסקת הפעילות בתהליך שלפני.
לדוגמה מסוע שמכניס ציוד למכבש,
המכבש תקול ולכן אם המסוע ימשיך להזין הציוד יפול על הרצפה.
מפסיק את הפעילות בתהליך שאחריו:
לדוגמה המנוע של מסוע מזין לכבשן נעצר על עומס יתר, התהליך ישלח פקודה לכבשן להוריד את הטמפרטורה עד לטיפול בתקלה ע"י צוות האחזקה.
בצד ימין נתקין את יחידת התראות של מצב המגעים או סליל הניתוק
בצד שמאל נתקין את יחידת התראות של מצב המפסק (הגנה פעלה או סתם כבוי)
למעלה מעבר במצד ימין של המפסק אל הצד השמאלי בתוך מוביל (שיניים לתפיסת החיווט)
החיבור של המוליכים בתוך היחידות יבוצעו ע"י השימוש בלחיצה, שיטה שנמצאת כבר הרבה זמן בעולם הבקרה ומשמש למוליכים ללא סופיות.

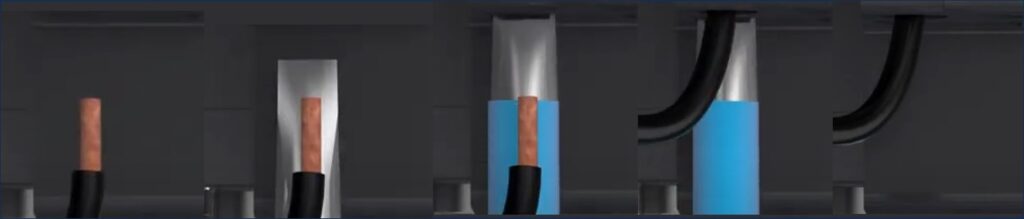

בתמונה משמאל לימין
המוליך מוכן להתקנה, הכנסת המברג אל החריץ, התקנת המוליך, הוצאת המברג.
