באיור נתון משנה מתח הנמצא בתא מדידה של לוח מתח גבוה המחובר לרשת 22kV .

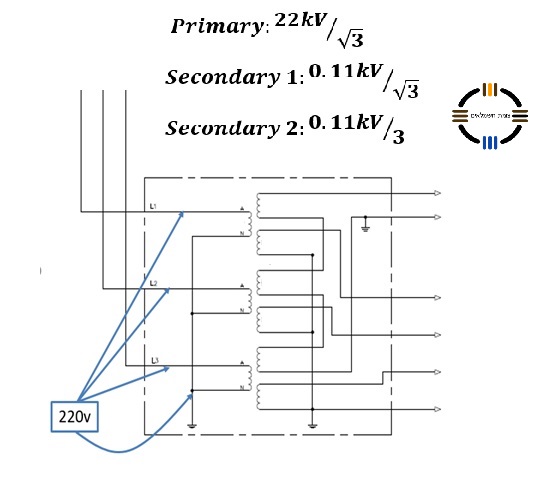

לצורך בדיקת התקינות של משנה המתח, חיברו מתח 220V מצדו הראשוני כפי שצוין בתרשים
אילו ערכי מתח בצדו המשני של משנה המתח יעידו על תקינותו
תשובה 2
1.9V בהדקי המשולש הפתוח ו- 1.1V בין כל שאר המופעים לנק' הכוכב.
הסיבה:
נדרש לחשב את יחס ההשנאה של השנאי ונגלה כי:
22/√3=12.716
0.11/√3=0.063
0.11/3=0.036667
נחשב את יחסי ההשנאה:
12.716/0.063=200 => 220/200=1.1
ונחשב את היחס בין המתח הראשי למשולש הפתוח
12.71/0.036667=346.81
מאחר והמתח באותה הזווית נסכם את המתחים ב 3 הפאזות
220/346.81=0.6343*3=1.9
