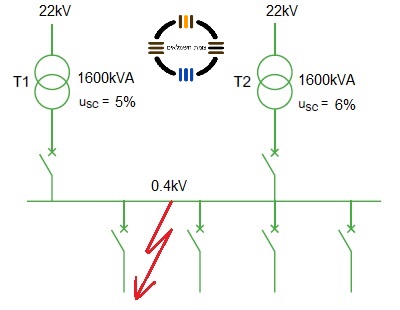

בתרשים מופיעים שני שנאים המחוברים במקביל לפסי צבירה.
השנאים מוזנים מרשת במתח של kV22 ובנקודה זו חושב הספק קצר של 200MVA
שנאי 1 – 22kV/0.4kV בהספק של 1250kVA , ומתח קצר של 5%
שנאי 2 – 22kV/0.4kV בהספק של 1250kVA , ומתח קצר של 7%
בהנחה שניתן להזניח את ההתנגדות האקטיבית (כלומר X=Z ), מהי התוצאה הקרובה ביותר לערכו של זרם הקצר המתמיד( rms kA ) שיתפתח בפסי צבירה?
תשובה 4
55[kA]
הסיבה:
חישוב עכבת שנאים :
Ztr1=(Uk%*Un^2)/(100*Sn)=(5*0.4^2)/(100*1250)=6.4m
Ztr2=(Uk%*Un^2)/(100*Sn)=(7*0.4^2)/(100*1250)=8.96m
חישוב עכבת השנאים ברשת:
Znet= U^2/Sk=400^2/200M=0.8m
Ztotall=Znet+(Ztr1*Ztr2)/(Ztr1+Ztr2)=0.8+(6.4*8.96)/(6.4+8.96)=4.5m
חישוב זרם הקצר
Ik=U/(√3*Ztotall)= 400/(√3*4.5m)=51.32kA
