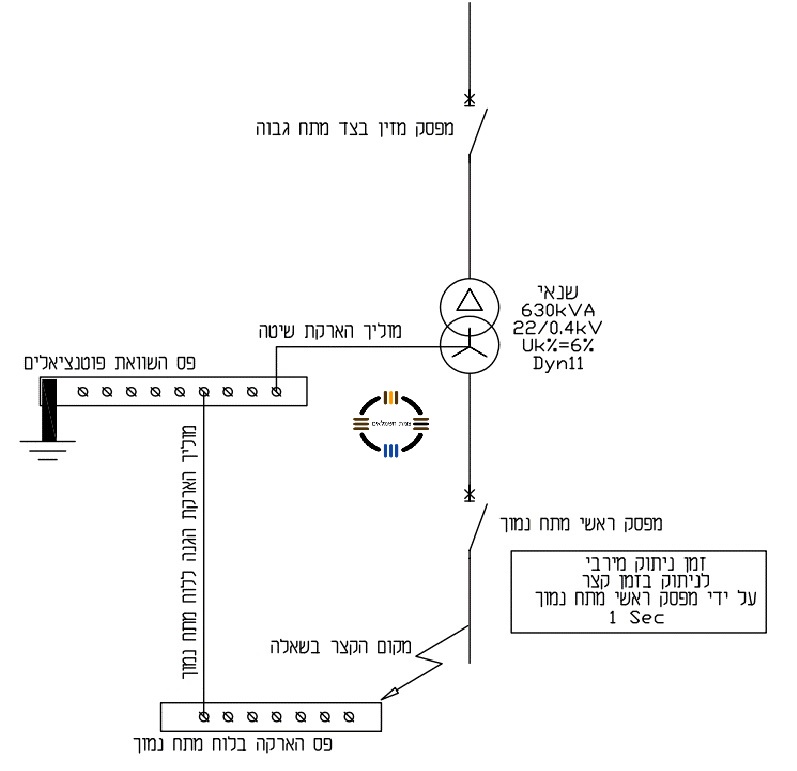

בתרשים להלן מופיע שנאי עם לוחותיו, המותקן בתוך מבנה יחיד המוגן באמצעות איפוס TN-S .
ערך לולאת התקלה הנמדד בלוח הראשי הוא 42 מיליאוהם. מהו שטח החתך המזערי של מוליך הארקת הגנה הנדרש ללוח המתח הנמוך המתואר?
תשובה 1
מוליך נחושת 95mm²
הסיבה:
השאלה מייצרת לנו נתון של ערך לולאת התקלה וכאן הזרם מוגבל ע"י ההתנגדות
נבצע בדיקה לעמידות הנדרשת לזרם הקצר למשך 1 שנייה ולפיו נבחר את מוליך הארקה הנדרש.
Isc=U/Zloop> (400)/(√3*0.042)=5505.1A
נציב בנוסחה מפרק העמסת מוליכים תקנה 10 עם שינוי נושא ונוסחה-
הבידוד על מוליך הארקה PVC, הכבל נועד לזרם תקלה ולא לזרם עבודה.
K=115
(√T*Ik)/k=S
( 5505.1A*√1)/115=47.87mm² >95mm²
