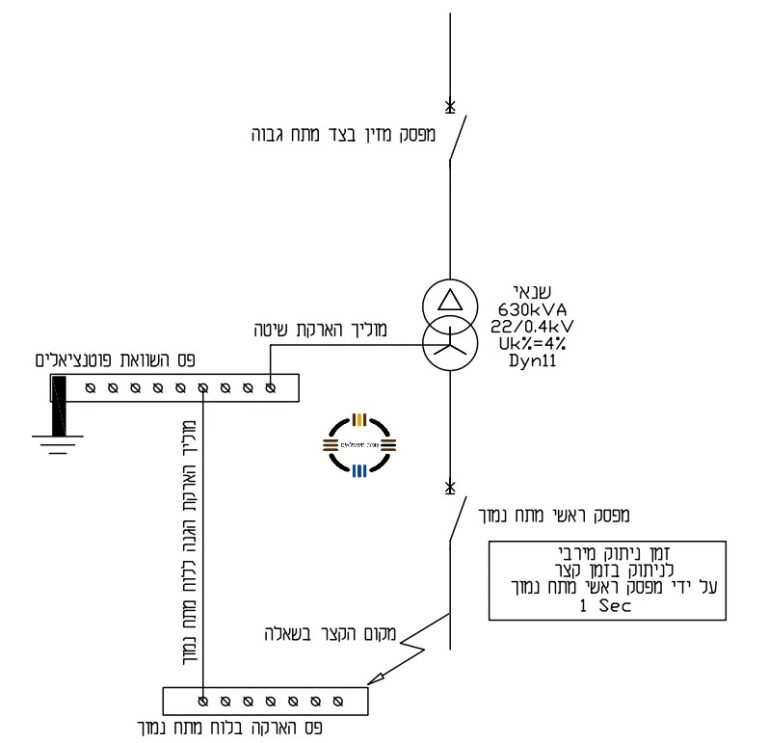

בתרשים להלן מופיע שנאי עם לוחותיו, המותקן בתוך מבנה יחיד המוגן באמצעות איפוס TN-S .
ערך לולאת התקלה הנמדד בלוח הראשי הוא 35 מיליאוהם.
מהו שטח החתך המזערי של מוליך הארקת הגנה הנדרש ללוח המתח הנמוך המתואר?
תשובה 2
120mm²
הסיבה:
השאלה מייצרת לנו נתון של ערך לולאת התקלה וכאן הזרם מוגבל ע"י ההתנגדות
Isc=U/Zloop> (400)/(√3*0.035)=6,606A
נציב בנוסחה מפרק העמסת מוליכים תקנה 10 עם שינוי נושא ונוסחה.
T*Ik=kS√
1*6,606A*√1/115=57.44mm² >120mm²
