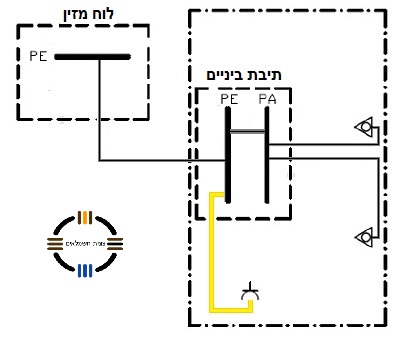

בשרטוט מופיעים חיבורי הארקה בכבל הזנה לבית תקע באתר רפואי מקבוצת שימוש- 1 מהן דרישות תקנות החשמל, עבור מוליך הארקה המסומן בצבע צהוב?
תשובה 1
מוליך בחתך מזערי של 2.5 ממ"ר.
הסיבה:
תקנה 19(א') "מיתקני חשמל באתרים רפואיים במתח עד 1000 וולט ",מוליך הארקה (PE):
(א)מוליך הארקה יהיה מנחושת ומבודד, חתכו ובידודו של מוליך כאמור יהיו לפי תקנות הארקות; ואולם חתך מוליך הארקה באתרים רפואיים מקבוצות 1 ו-2 לא יפחת מ-2.5 ממ"ר, למעט מוליך ההארקה לגופי תאורה המותקנים בגובה העולה על 2.5 מטרים, שיכול שיהיה בחתך של 1.5 ממ"ר.
