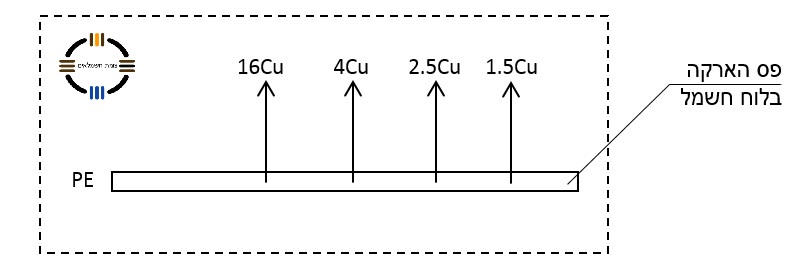

בתמונה מופיעים מוליכי הארקה, המחוברים לפס הארקה בלוח שהותקן באתר רפואי מקבוצת שימוש-1 איזו תשובה מתארת את דרישות תקנות החשמל בעניין זה?
תשובה 3
מוליכי הארקה יהיו בחתך מזערי של 2.5 ממ"ר, אלא אם הם חלק ממעגל המזין גוף תאורה שהותקן בגובה העולה על 2.5 מטר
הסיבה:
תקנה 19(א') "מיתקני חשמל באתרים רפואיים במתח עד 1000 וולט ", מוליך הארקה (PE):
(א) מוליך הארקה יהיה מנחושת ומבודד, חתכו ובידודו של מוליך כאמור יהיו לפי תקנות הארקות; ואולם חתך מוליך הארקה באתרים רפואיים מקבוצות 1 ו-2 לא יפחת מ-2.5 ממ"ר, למעט מוליך ההארקה לגופי תאורה המותקנים בגובה העולה על 2.5 מטרים, שיכול שיהיה בחתך של 1.5 ממ"ר.
