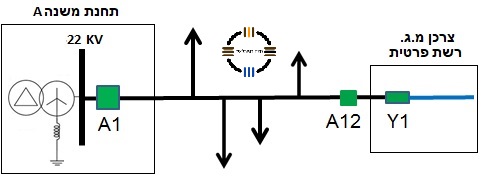

תחנת משנה A , מזינה קו מתח גבוה KV 22 עילי הכולל מספר צרכנים.
הגנות הקו מותקנות בפסק הזרם A1 .
בכניסה לצרכן מ.ג, מותקן על עמוד מנתק בעומס A12 השייך לחברת חשמל.
ההגנות של הצרכן מותקנות במפסק הזרם 1Y . במקרה שברשת החשמל הפרטית, מתרחש קצר חד מופעי לאדמה איזה הגנה תפעל לצורך סילוק תקין (ללא נזק ליתר הצרכנים) של התקלה מהרשת?
תשובה 3 הגנת פחת כיוונית המותקנת במתקן הפרטי במפסק Y1 . הסיבה:
חברת חשמל מגינה על הלקוחות שלה ע"י ניקוי הקצר על פי מיקומו.
אופי הקצר ברשת עילית הוא קיבולי בעיקרו.
הגנה פחת כיוונית מכוילת לזרם קצר של 1A אקטיבי ואת מיקום הקצר מזהים ע"י פולאריות המתח הנוצר בין הדקיו של משנה מתח המחובר במשולש פתוח ברגע התרחשותו.
השנאי בתחמ"ש מוארק דרך סליל פטרסון שתפקידו compensation (פיצוי), כלומר הוספת השראות שהיא הפוכה לקיבוליות הקו ובכך מפחית את ערך זרם הקצר החד מופעי
ע"פ סימוכין בקובץ המצורף:
עמוד 34
. The available protection functions are:
overcurrent protection (ANSI code 50 – 51), two-phase or three-phase depending on whether two or three current sensors are connected – homopolar earth fault protection (ANSI code 50N – 51N) by means of the internal vector sum of the three phase sensors or by means of the external earth fault toroid and two or three current sensors
