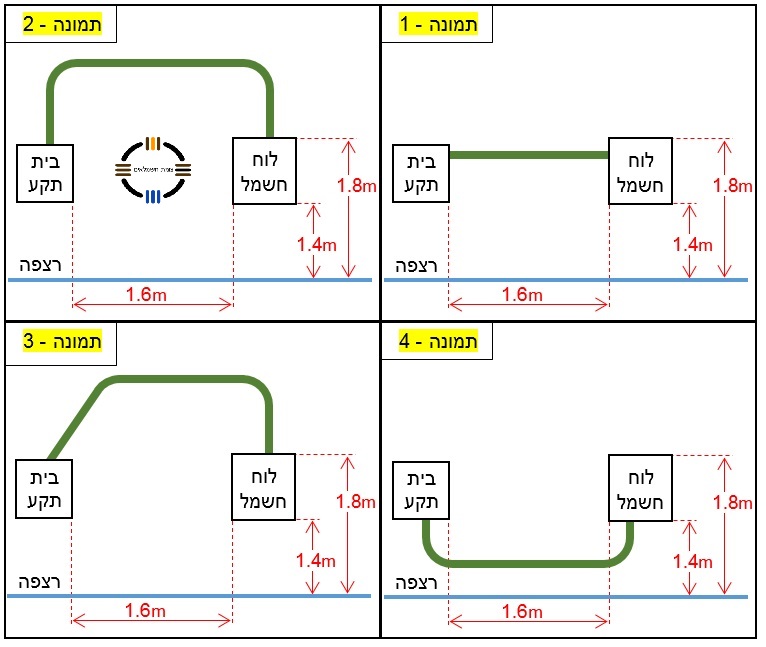

בתמונות הבאות מתואר תוואי הזנה של מעגל בצינור פלסטיק המותקן בתוך קיר. הצינור הותקן מלוח החשמל אל בית תקע, במרחק אופקי של 1.6 מטר מהלוח איזו תמונה מתארת תוואי התקנה נכון בהתאם לתקנות החשמל?
תשובה 2
תמונה מס' 2
הסיבה:
תקנה 20 "התקנת מובלים, והתיול שבהם במתח שאינו עולה על מתח נמוך ", התקנה סמויה של צינור פלסטיק
20) צינור פלסטיק בהתקנה סמויה בקיר או בתקרה יותקן בקווים אופקיים או אנכיים או במקביל לתקרה; התקנה אופקית בגובה של פחות מ-1.80 מטרים מעל לרצפה מותרת רק בין אבזרים סמוכים המותקנים במרחק שעד 30 ס"מ בין מרכזי האבזרים.
