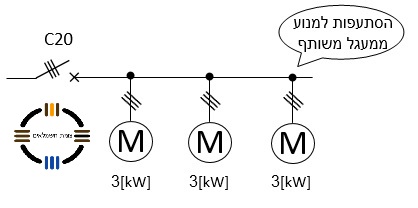

במקרה המתואר בשרטוט, נדרש להתקין שלוש משאבות בהספק של שלושה קילוואט כל אחת.
המנועים מחוברים בחיבור קבוע למעגל סופי תלת מופעי אחד משותף.
המעגל מוגן באמצעות הגנות C20 עם אפשרות לנעילה במצב מופסק. האם התצורה המתוארת מותרת בהתאם לתקנות החשמל ומדוע?
תשובה 2
התצורה אסורה מפני שאסור להזין מספר מכשירים תלת מופעיים באמצעות מבטח אחד משותף.
הסיבה:
תקנה 41 "מעגלים סופיים הניזונים במתח עד 1000 וולט ", הגנה משותפת של מנועים אחדים בפני זרם יתר:
אין להזין ממעגל אחד, חד-מופעי או תלת-מופעי, מנועים אחדים אלא אם כן הספקו של כל מנוע אינו עולה על חצי קילוואט והזרם הנקוב של המבטח בפני זרם יתר במעגל הזינה, אינו עולה על 10 אמפר.
