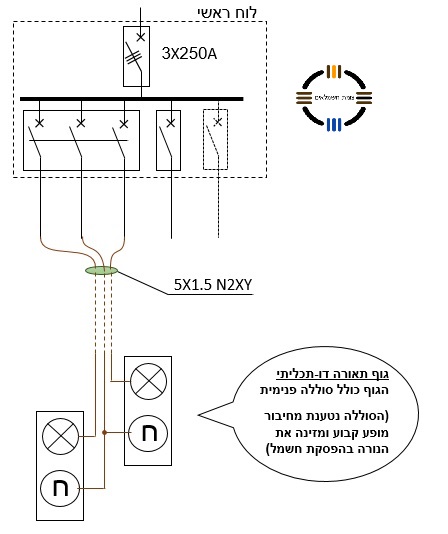

להלן שרטוט חשמל של לוח באולם תעשייתי. הלוח מזין גופי תאורת חירום (גופים דו תכליתיים-הכוללים סוללה פנימית). החשמלאי השתמש במבטח ובכבל תלת-מופעי להזנת גופי תאורה חד-מופעיים. מה התשובה הנכונה בהתאם לתקנות החשמל במקרה זה?
תשובה 3
מותר להזין מכשירים חד-מופעיים ממעגל תלת מופעי כמתואר בשרטוט במקרה זה
הסיבה:
תקנה 15(א') "מעגלים סופיים הניזונים במתח עד 1000 וולט ", זינת מכשירים חד-מופעיים ממעגל סופי תלת-מופעי:
(א) במיתקנים שבמבני ציבור, בניני משרדים, בתי קולנוע, אולמות תעשיה ואולמות תיאטרון, מותר להזין מכשירים חד-מופעיים ומנורות ממעגל סופי תלת-מופעי, ובלבד שבמעגל סופי כזה יותקן מפסק תלת-מופעי בלוח הזן.
