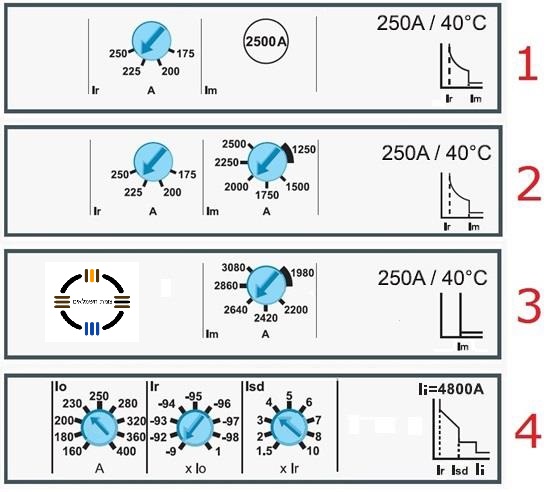

בלוח ראשי הותקן מפסק אוטומטי הניתן לכוונון (כמופיע באיור) המגן על מעגל המזין לוח משנה.
זרם העומס המרבי הצפוי בלוח משנה הוא 3×200A . בלוח המשנה נמדדה לולאת תקלה 0.123[Ω] וזרם הקצר הצפוי הוא 1850[A] . איזו מבין האפשרויות הבאות יכול להיות הגנה מתאימה למעגל זה?
תשובה 4
תמונה מס' 4
הסיבה:
כדי להגן על המעגל אנו צריכים לכייל את ההגנה לזרם הנמוך ממנו ולהתייחס לזרם העמסת יתר.
ע"פ הערכים בתמונה 4:
Io=230A
Ir=230*0.9=207A
Isd=4*Ir=828A
