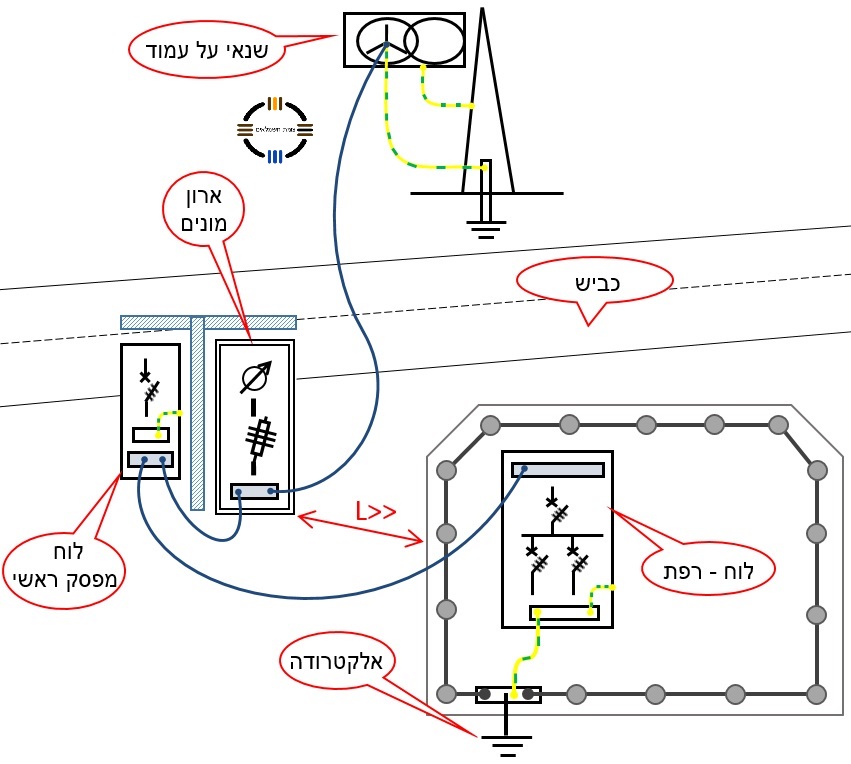

משק חקלאי נדרש לבצע הגדלת חיבור מ- 3×160A ל- 3×200A . בשרטוט מופיע תיאור של אופן הזנת המשק. שנאי על עמוד מזין ארון מונים. בגב ארון המונים מותקן לוח מתכת ובו מפסק ראשי אלקטרוני (המאפשר כיוונון של זרם קצר של 1.5XIn) . המפסק הראשי מזין רפת מרוחקת ( L גדול יחסית). שיטת ההגנה הקיימת ברפת היא TT ומבוססת על אלקטרודה. החשמלאי בדק את לולאת התקלה ברפת וקיבל 0.65 אוהם (L.T=0.65Ω) . האם הארקה במשק מתאימה לנדרש בתקנות החשמל?
תשובה 2
אפשר לבנות גומחה (לארון המונים וללוח מפסק ראשי) התואמת למפרט של הארקת ייסוד ופה"פ כנדרש בתקנות החשמל. לאחר מכן – יידרש לבצע איפוס יחיד בגומחה. במקרה זה, המפסק האלקטרוני מספק ויש ליישם שיטת הגנה TT ברפת.
הסיבה:
כמו-כן תשובה 1 ו 3 הן חלקיות אחת מגנה על לוח הרפת והשנייה על לוח המונים.
תשובה 4 לא אפשרית מאחר וניתן לבצע איפוס(תשובה 3).
מאחר והלוח יותקן בגומחה מחוץ לטווח החצר החקלאית ויבוצע בו איפוס ע"פ חוק החשמל והשוואת פוטנציאלים מתאפשרת הפעלה של התקלה בלוח הרפת 230/0.65=353 שיפעיל את ההגנה בלוח הרפת.
