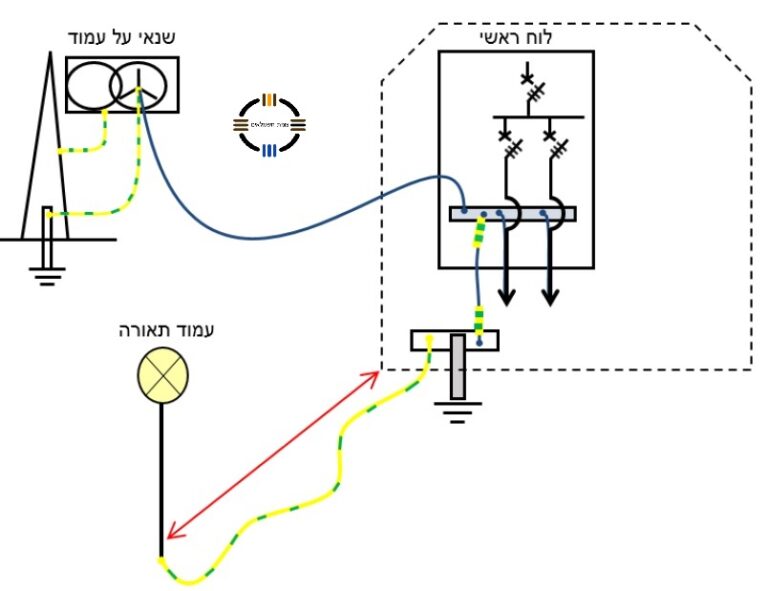

עמוד תאורה מתכתי מחובר במוליך הארקה למבנה מאופס כמוצג בשרטוט.
החשמלאי שביצע את ההתקנה טען בפני המתכנן כי החיבור הנ"ל אסור מאחר שקיים חשש להופעת פוטנציאל על עמוד התאורה. באילו מקרים יופיע פוטנציאל כלשהו בין גוף עמוד התאורה לבין המסה הכללית של האדמה?
תשובה 4
כל התשובות נכונות
הסיבה:
1.במידה וישנו קצר חד-פאזי לאדמה ברשת מתח גבוה, כתוצאה מהתנגדות האדמה המתח דועך באופן אקפוננציאלי בתלות המרחק מהשנאי ויוצר הפרש פוטנציאלים בין נקודת הקצר לסביבתו.
כך נוצר הפרש פוטנציאלים בין העמוד והמבנה ביחס לשנאי.
2. בניתוק מוליך האיפוס (PEN) בין הלוח הראשי לנקודת הכוכב, המתח עולה בפס השוואת הפוטנציאלים וכמו-כן בעמוד אליו מחוברת הארקה וכל מגע בעמוד המחושמל יגרור התחשמלות.
3. המבנה בתמונה הינו מבנה מאופס TNCS וכאשר יש חוסר איזון בזרמים וכתוצאה מכך מופיע זרם בגיד האפס. שחלקו זורם דרך הארקה אל נקודת האיפוס בשנאי ומאחר והעמוד מוארק אל אותו הפס ישנה אפשרות שהוא יהווה גורם לחשמול עם הפרש פוטנציאלים.
מדובר בזרמים זניחים אך השאלה עוסקת בפוטנציאל על העמוד
