מעגל מזין לוח משנה באמצעות כבל מסוג N2XY בחתך של 150 מ"מ המותקן באדמה.

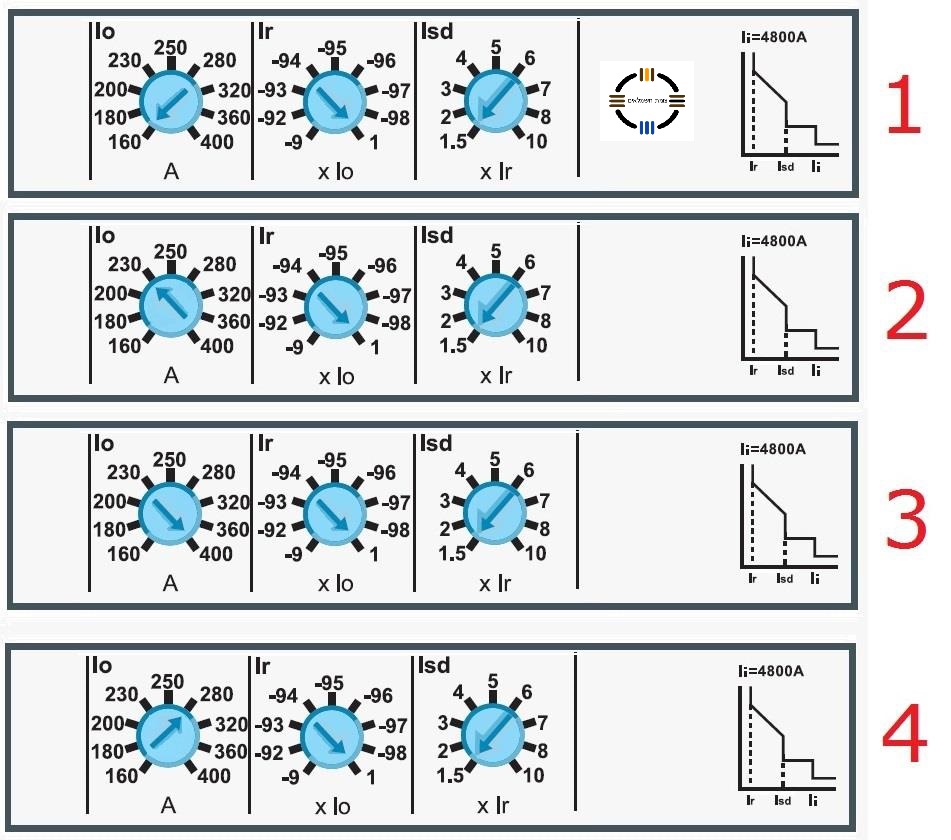

המעגל מוגן באמצעות מפסק אוטומטי הניתן לכוונון כמתואר באיורים שלהלן.
העומס המרבי שחושב ונדרש בלוח המשנה הוא 200A , והותקן בו מנתק ראשי בגודל 250A.
איזו מבין האפשרויות הבאות היא כיוונון נכון של המפסק המגן על מעגל זה?
תשובה 2
תמונה מס' 2
הסיבה:
נתונים המוצגים בשאלה :
העומס המירבי בלוח המשנה מגיע ל200A.
המנתק הראשי בגודל 250A.
לכן ליצור סלקטיביות מול המפסק הראשי 230A היא התשובה המתאימה.
