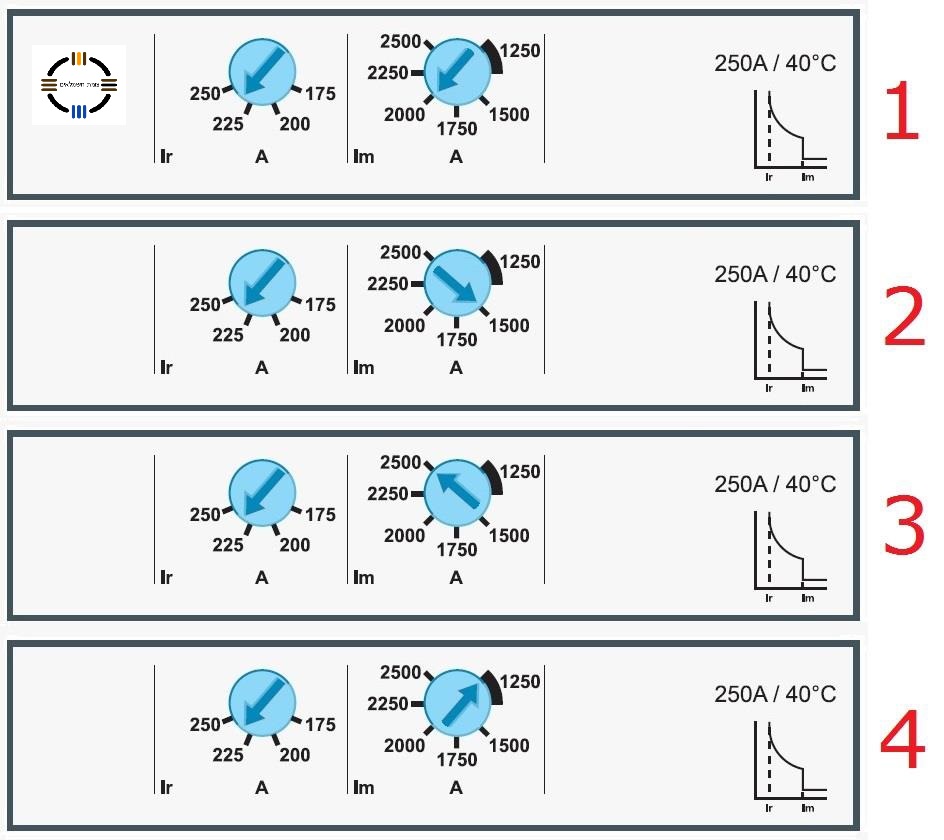

בלוח ראשי (מסוג II) קיים מפסק אוטומטי הניתן לכוונון כמתואר באיור שלהלן.
המפסק האוטומטי הנ"ל, מזין ללוח משנה.
לולאת התקלה שנמדדה בלוח הראשי היא 80mΩ .
לולאת התקלה שנמדדה בלוח המשנה היא 160mΩ .
איזו אפשרות מבין האפשרויות הבאות היא כיוונון נכון של ההגנה במפסק?
תשובה 4
תמונה מס' 4
הסיבה:
תקנה 8(ג'2) "התקנת לוחות במתח עד 1000 וולט ", הגנת לוח בפני חשמול:
2) כאשר הלוח הוא מסוג II, תיקבע עכבת לולאת התקלה המרבית המותרת בהתאם למבטח הגדול ביותר בלוח, המגן על יציאה מהלוח.
תקנה 70 עכבת לולאת התקלה והאלקטרודה המקומית:
>I=230/0.160=1437.5
נבחר את הכיוונון הקרוב ביותר לערך זה אך נמוך ממנו.
