בודק הגיע לבדיקת לוח ראשי במתח גבוה.

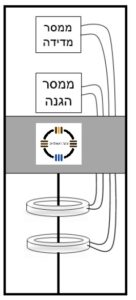

הבודק ראה שני משני זרם בלוח הראשי, אחד מיועד למדידה ואחד מיועד להגנה.
מטעמים תפעוליים וחיסכון אנרגטי, הלקוח מעוניין להוציא את הממסר המדידה מחוץ ללוח ולהתקינו
בלוח קטן בחדר סמוך הנגיש לעובד שאינו חשמלאי.
על משנה הזרם למדידה מופיעים שני נתונים:
– Sn=15VA
– 100/5
מה הם הנתונים הנדרשים לחישוב המרחק ושטח חתך חוטי ההזנה בין המש"ז לממסר?
תשובה 4
המרחק וחתך מוליכי ההזנה בין המשנ"ז לממסר יחושבו בהתאם להספקו של המשנ"ז ולזרם במעגלו המשני.
הסיבה:
1. המדידה מבוצעת על צידו המיישני של השנאי.
2.חסר נתון ההספק של המש"ז.
3.חסר נתון הזרם בצידו המיישני של המעגל.
4. עם נתוני ההספק והזרם אנו מחשבים התנגדות מקסימלית איתה קובעים את אורך הכבל I^2*R=Sn יש לבדוק מול נתוני המש"ז
