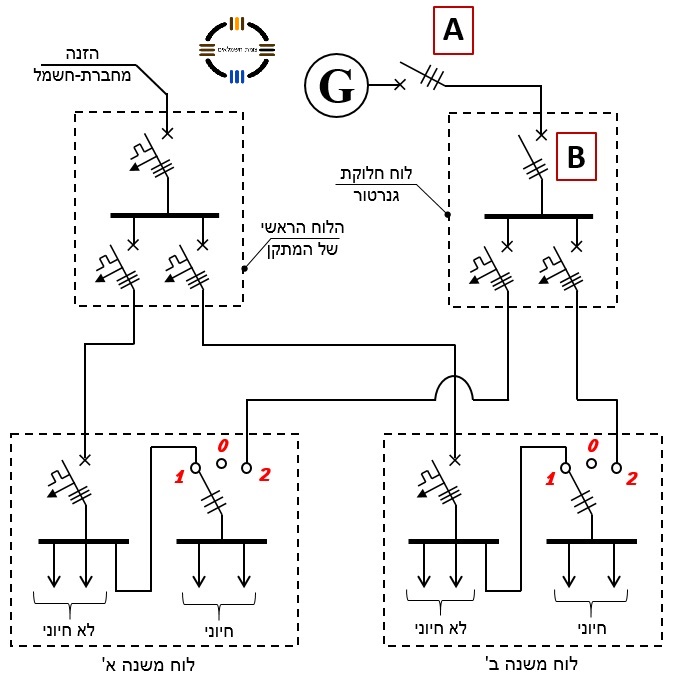

באיור שלהלן מוצגת סכמה חד-קווית של חיבור גנרטור לאספקה חלופית במתקן תעשייתי . כיצד אפשר להגן על הכבל באורך 30 מטר, שבין הגנרטור (נקודה A) לבין לוח החלוקה (נקודה B), בפני זרם יתר?
תשובה 2
מותר לצייד את מפסק הזרם A בהגנה בפני זרם קצר בלבד ואת מפסק הזרם B בהגנה בפני זרם העמסת יתר בלבד
הסיבה:
תקנה 9(ג)+11(ב) העמסה והגנה של מוליכים מבודדים וכבלים,
מבטח להגנה בפני זרם קצר בלבד:
(ג)הוראות תקנת משנה (א) לא יחולו על מוליכים המחברים מקור זינה אל הלוח ובלבד שהקטע שבין מקור הזינה לבין הלוח יהיה קצר ככל האפשר ולא יעלה על 25 מטרים.
(א) מבטח להגנה בפני זרם קצר בלבד, יפסיק את זרם הקצר בכפוף לאמור בתקנה 10.
הגנה ומיקומה בהסתעפות:
קיים במעלה מעגל מבטח בפני זרם קצר, המגן עד לסיום המעגל על המוליכים שבהם חלה הקטנת כושר ההעמסה, אין חובה להתקין הגנה נוספת בפני זרם קצר בלבד.
