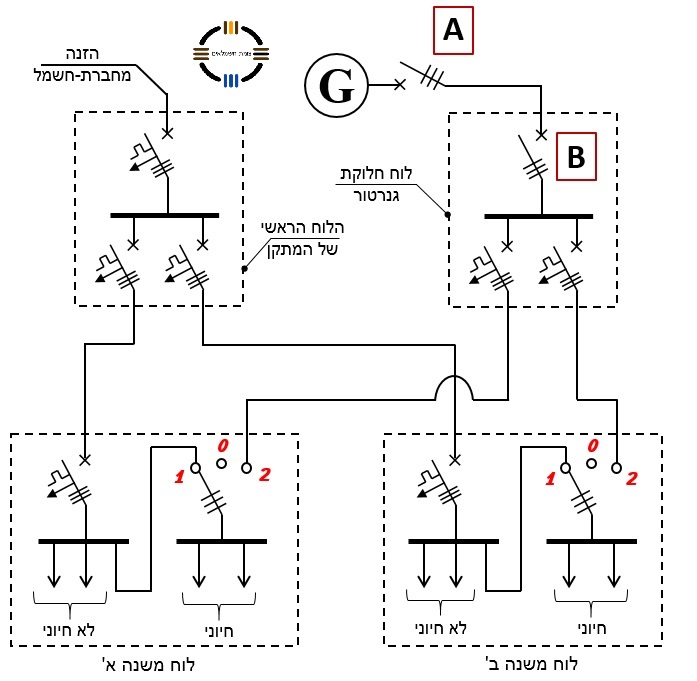

באיור שלהלן מוצגת סכמה חד-קווית של חיבור גנרטור לאספקה חלופית במתקן תעשייתי . כיצד אפשר להגן על הכבל באורך 24 מטר, שבין הגנרטור(A) לבין לוח החלוקה (B), בפני זרם יתר?
תשובה 4
מותר להשאיר את מפסק A ללא הגנות ולצייד את מפסק B בהגנה בפני זרם העמסת יתר בלבד
הסיבה:
תקנה 3 "העמסה והגנה של מוליכים מבודדים וכבלים", חובת הגנה:
(א) כל מוליך חי, בקו, במעגל או במעגל סופי, שאיננו מוליך אפס (N), מוליך PEN או מוליך תווך מוארק, יוגן על ידי מבטח המגן הן בפני זרם קצר והן בפני זרם העמסת יתר, או על ידי מבטח נפרד לכל ייעוד.
(ב) על אף האמור בתקנת משנה (א) אין צורך בהגנה מפני זרם העמסת יתר, אם מקור הזינה אינו יכול לגרום לזרם העמסת יתר במוליכים או אם המעגל מזין מיתקני חירום.
