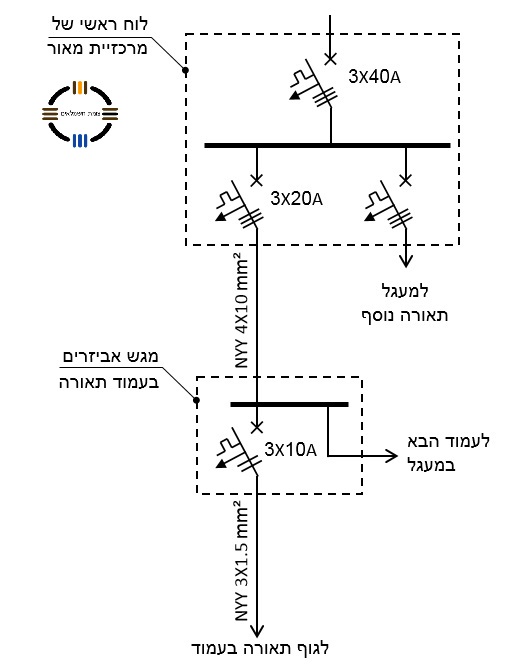

באיור שלהלן מוצגת תכנית חד קווית של מערכת לתאורת חוץ. התוכנית כוללת התקנת מא"ז דו-קוטבי במגש חיבורים
בעמוד תאורה כמענה לדרישת התקנות בדבר מעגלים סופיים לחיבור וניתוק גוף התאורה בעמוד האם במקום המא"ז במגש מותר להתקין מפסק זרם דו-קוטבי ללא הגנות מפני זרם יתר?
תשובה 3
אסור. התקנות קובעות שמוליך בחתך 1.5 ממ"ר ובידוד 70 מעלות צלסיוס יוגן באמצעות מבטח בעל זרם נקוב שאינו
עולה על 10 אמפר
הסיבה:
תקנה 6(ו) "העמסה והגנה של מוליכים מבודדים וכבלים", מבטח בפני זרם העמסת יתר בלבד:
על אף האמור בתקנת משנה (ה), מוליך בעל בידוד 70ºC בחתך 1.5 ממ"ר, יוגן באמצעות מבטח בעל זרם נקוב שאינו עולה על 10 אמפר, ומוליך בעל בידוד 70ºC בחתך 2.5 ממ"ר, יוגן באמצעות מבטח בעל זרם נקוב שאינו עולה על 16 אמפר.
