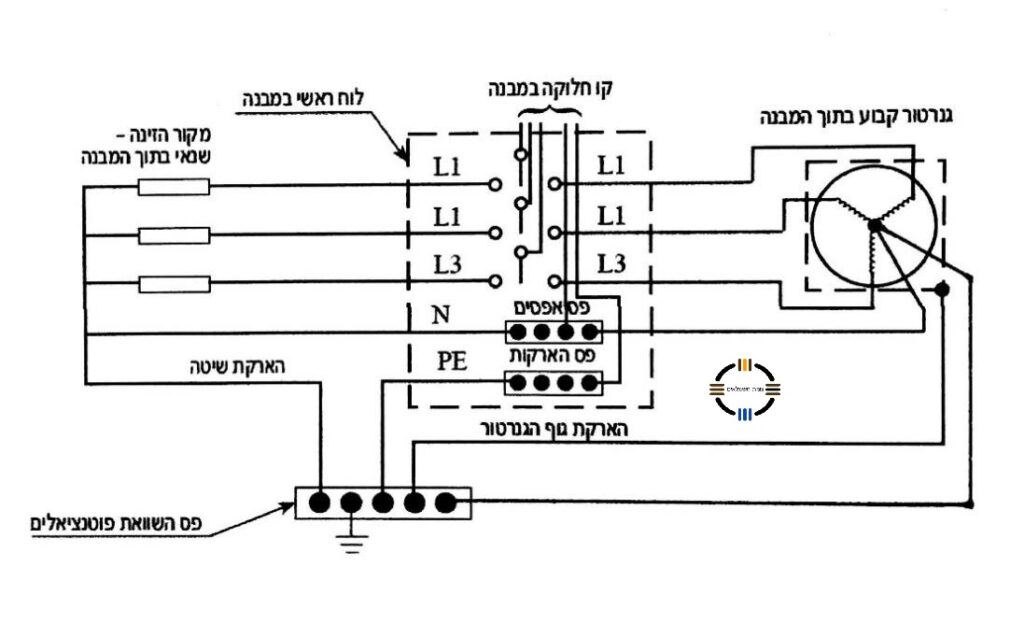

באיור שלהלן מוצגת סכמת הזנה למבנה משרדים. המבנה מקבל הזנה משנאי המשמש כמקור זינה עיקרי, ומגנרטור חירום לאספקה חלופית. גם השנאי וגם הגנרטור מותקנים בתוך המבנה.
א) האם יש טעות בשרטוט בהתאם לתקנות החשמל?
ב) האם תשובתך לשאלה א' תשתנה אם במקום המפסק המחלף התלת קוטבי יותקן מפסק ארבעה קוטבי?
תשובה 3
א) יש טעות – במקרה זה אסור להאריק את נקודת הכוכב של הגנרטור.
ב) תשובה א' לעיל תשתנה (כלומר תתוקן הטעות) אם נחליף את המפסק-מחלף משלוש לארבעה קוטבי.
הסיבה:
תשובה א. במידה ולא נפרק את נקודת הכוכב מפה"פ נקבל איפוס כפול המאפשר זרם גם במצב תקין.
תשובה ב. ביצוע התקנת מפסק מחלף 4 קטבים יפטור את הבעיה ובכך בכל פעולה יהיה רק איפוס אחד בכל פעם.
