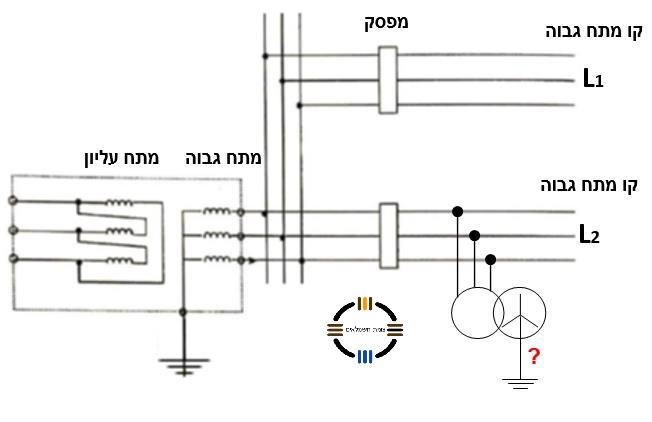

באיור שלהלן מובאת סכמה חד-קווית של תחנת משנה במיתקן המקבל אספקה במתח עליון 161kV מהי הדרישה בעניין הערך של העכבה השקולה בין נקודת הכוכב של שנאי חלוקה, המחובר לקו יציאה מתחנת
המשנה עם שנאי חלוקה נוספים, לבין המסה הכללית של האדמה?
תשובה 4
כל התשובות נכונות.
הסיבה:
הארקות ואמצעי הגנה בפני חשמול במתח עד 1000 וולט:
1. תקנה 46(ב) העכבה בין נקודת הכוכב של שנאי לבין המסה הכללית של האדמה.
2. תקנה 21(א) התנגדות חשמלית בין האלקטרודות להארקת שיטה לבין המסה הכללית של האדמה.
3. תקנה 46(א) העכבה בין נקודת הכוכב של שנאי לבין המסה הכללית של האדמה.
