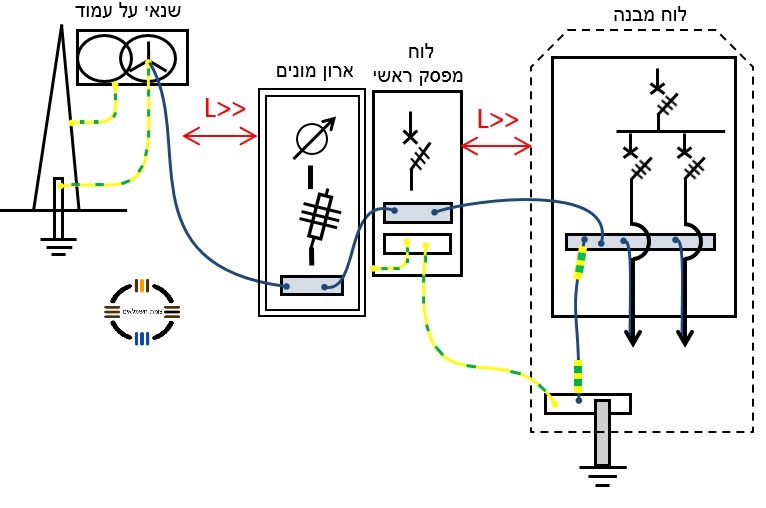

בשרטוט מופיע שנאי על עמוד המזין ארון מונים. ארון מונים מזין לוח מפסק ראשי המותקן בארון מתכת על גב גומחת ארון המונים. המפסק הראשי שבגב הארון מונים מזין לוח מבנה חדש עם הארקת ייסוד ושיטת הגנה TNCS בהנחה ש- L=25m , האם הארקת הלוח של המפסק הראשי מותרת בתצורה הנ"ל?
תשובה 3
אסור, מאחר שהלוח של המפסק הראשי מוארק ממבנה מאופס.
הסיבה:
במידה ויתנתק פלח הארקת היסוד המתח על הלוח מתכת יעלה ויגרום להפרש פוטנציאלים.
פותרים את הבעיה עם השוואת פוטנציאלים סביב הלוח.
