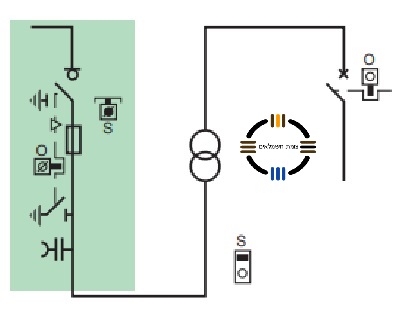

באיור שלהלן מובאת יחידה מודולרית המותקנת במסדרי מתח גבוה. היחידה מצוידת באמצעים למניעת פעולה תפעולית לא רצויה, הכוללים חיגור מכאני או חשמלי מהי התשובה המנוגדת לעקרונות התפעוליים הנכונים
תשובה 4
ניתן להפסיק את מפסק הזרם רק בתנאי שהנתיכים שלופים
הסיבה:
עמוד 80.
to prevent the closing of the earthing switch on a transformer protection unit unless the LV circuit breaker is locked in “open” or “disconnected” position.
to prevent the access to the transformer if the earthing switch for transformer protection has not first been closed.
את מפסק הזרם ניתן לפתוח ללא קשר למצב הנתיכים (לפתוח הכוונה לנתק)
