תקלה בקו הייצור

קראו לי לתקלה 10 טלפונים מ 10 אנשים שונים כולל מנהל המחקה מנהל המפעל והמנהל הישיר שלי.

שהמכונה לא עובדת וכולם מחכים רק לי!

(מצטער מתקן מסווג אז אין יותר מדי תמונות)

אני מגיע לשטח עם הכלים הרגילים, סט המברגים שלי וצבת הזרם.



פותח את הלוח של המכונה ורואה שיש נוריות שפועלות, הזנה תלת מופעי 16 אמפר.
אז אם המנורות עובדות והמכונה לא עובדת מה הדבר ראשון שעושים?

בודקים מתח? לאאא… מנתק חשמל ומחזיר אחרי מספר דקות שהקבלים יתרוקנו… מהקל לכבד.

מפעיל וכלום אותן נורות דולקות.



ואז מתחילה החקירה,מוציא את הרב מודד מחבר את הפרובים מניח אחד על פס האפסים השני על פאזה ראשונה- תוצאה תקינה 230 וולט.

מבסוט וממשיך לפאזה השנייה- תוצאה תקינה.

עדיין מבסוט… ממשיך לפאזה השלישית- תוצאה תקינה, מה קורה פה?



חשבתי לעצמי שאולי בדומה לתקלה קודמת שכתבתי עלייה הייתה לי תקלה של פאזה זהה אז בדקתי גם את הנושא הזה!

בין l1 ל l2 בודק…400 וולט

בין L1 ל l3 בודק… 400 וולט

בן l2 ו l3 בודק… 400 וולט.



מגרד קצת את הראש ואז אני רואה שישנו רכיב מוזר ולא מוכר, אחרי בדיקה עם דוקטור גוגל התברר שזהו רכיב לזיהוי כיוון סיבוב.



מה שהיה מוזר שהעמדה והלוח נבדקו ע"י בודק לפני שנתיים וזו פעם ראשונה שמישהו מתלונן…



לא נשאר לי הרבה מה לעשות ייאאללההה להוציא את הכלים הכבדים.

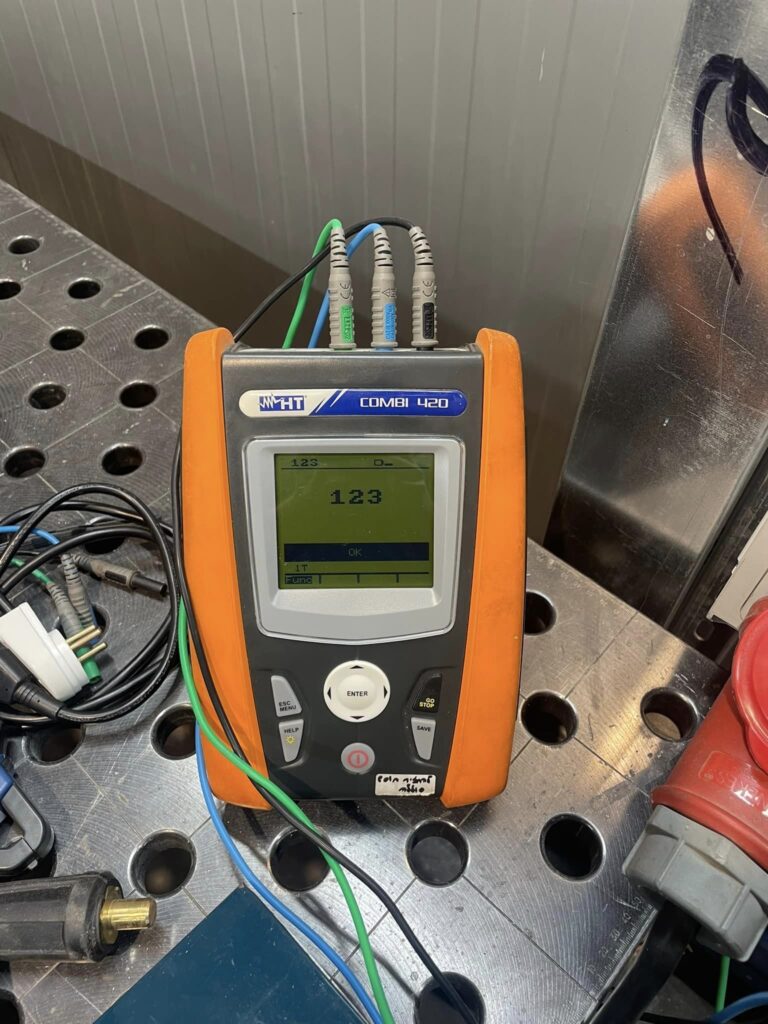

שולף את המכשיר המשולב שלי, מעביר למצב כיוון סיבוב תקין…

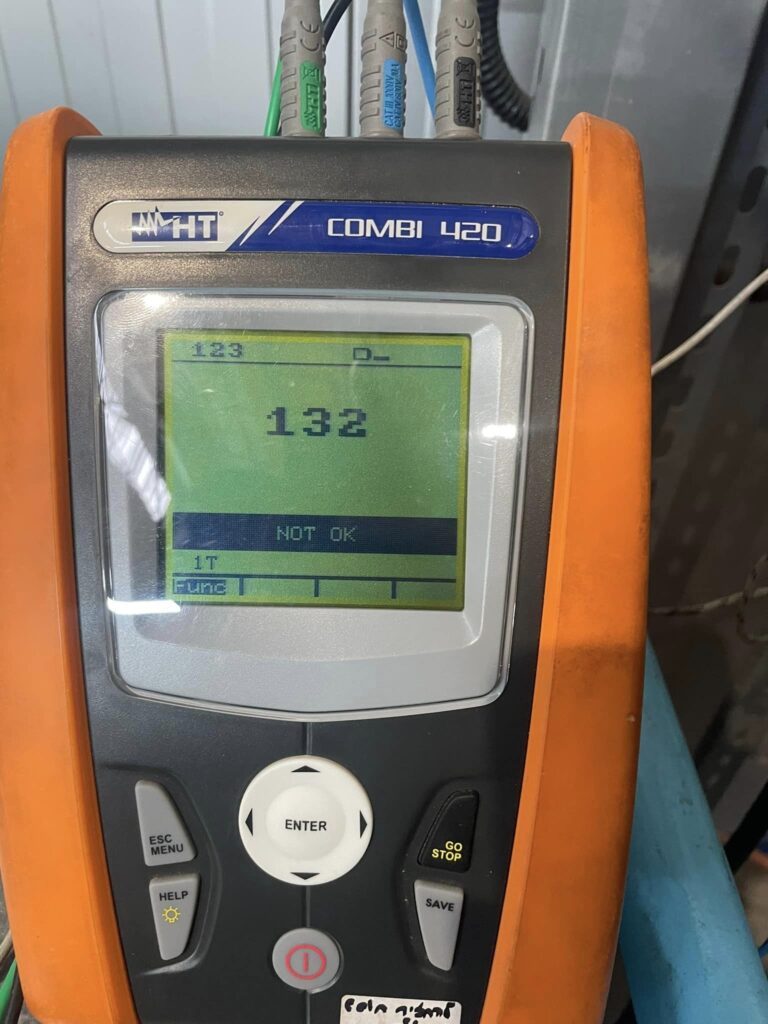

אוקיי פונה למנהל המחלקה. איפה היה מחובר הציוד בפעם הקודמת? עושה איתו סיבוב לצד שני של המחלקה מחבר את המכשיר שלי לשקע ומבצע בדיקה…



התוצאה הייתה שכיוון הסיבוב הפוך.

בודק שוב בעוד מספר מקומות ומתברר שכל האתר מחובר הפוך
קורה שזה ככה היסטורית ובגלל כמות המכשירים והכלים והתנועה שלהם בין המחלקות השונות, מעדיפים להצליב את הכבילה של הזינה בתוך העמדה/לוח ולא לגעת בציוד בשטח…

אם נעשה את החשבון זה להצליב 2 מוליכים בלוח הראשי מול 2 מוליכים בכל לוח וציוד במחלקה ואז גם בכל המחלקות השונות במפעל.

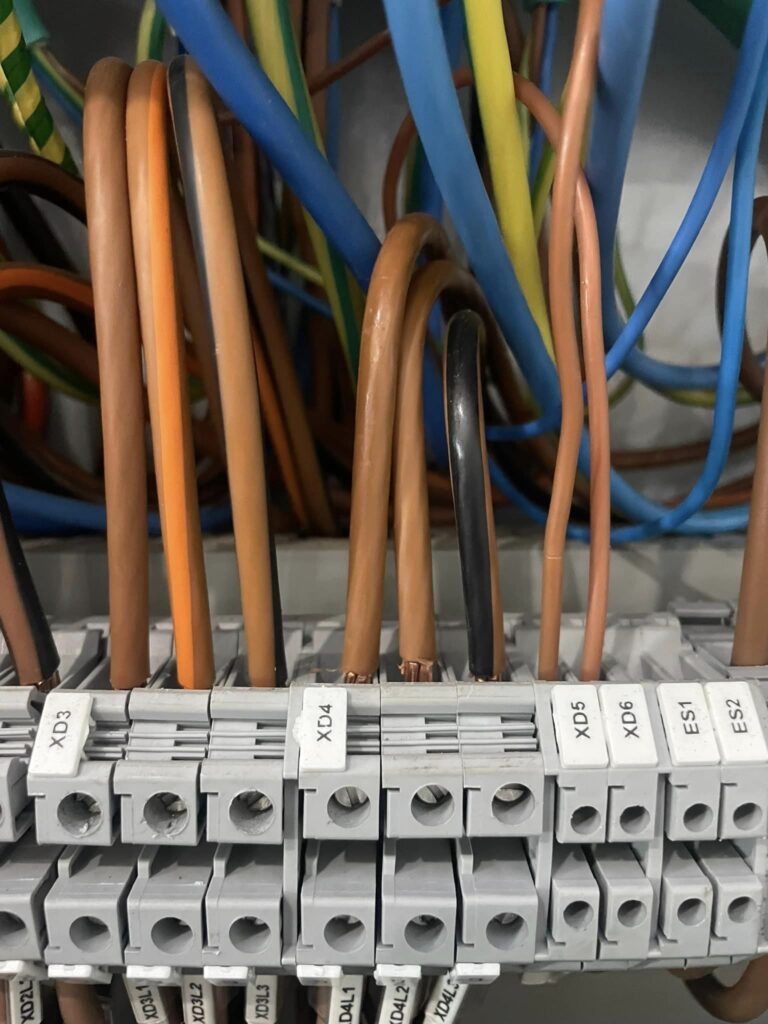

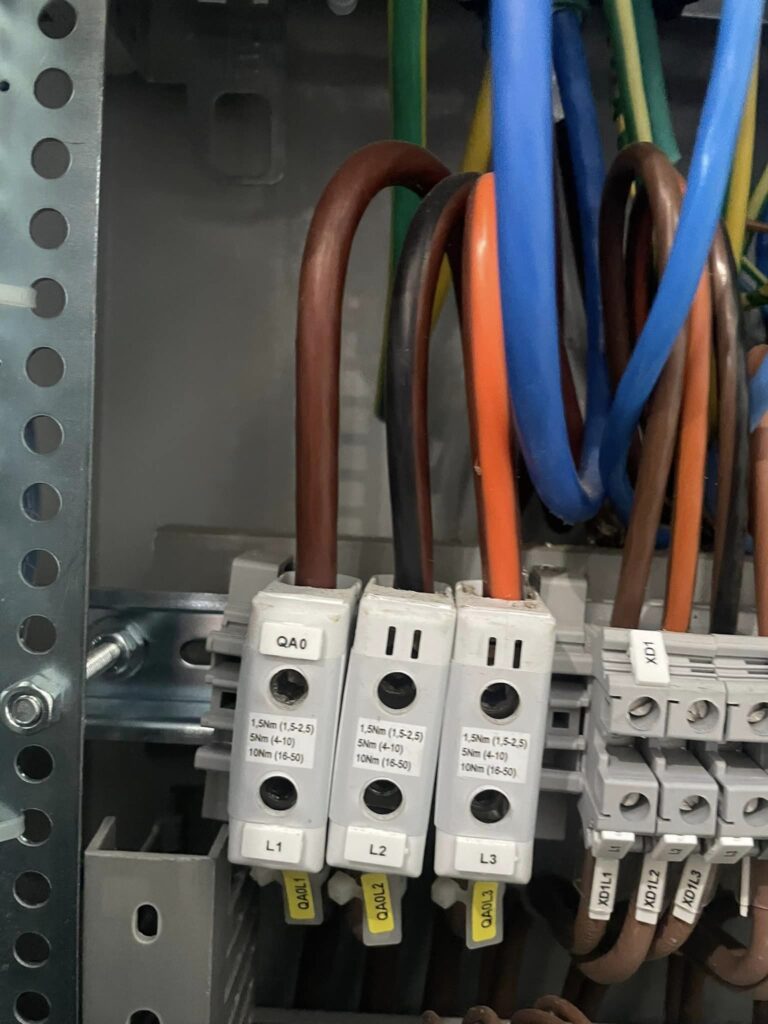

אז הבנתם שלא הייתה לי ברירה, פתחתי את לוח החשמל ואכן ניתן לראות שסדר החיבור הפוך.
