בפוסט זה נעבור על תהליך התקנת התקן הפעלה בסיבוב למפסק יצוק של חברת ABB.
גם אם אתה לא משתמש בציוד שכזה, לדעתי כדאי לך להכיר את הפתרון.
שכן הוא מאפשר ללקוח להפעיל או לנתק את המפסק ללא הצורך להפעיל כח.
מתחת לכל תמונה קיים מלל המתאר את הפעולה הנדרשת לביצוע.
- הערה : את ההרכבה נדרש לבצע על שולחן נקי ולא מומלץ לבצע בשטח, ברגים שנופלים לפעמים לא נמצאים ואז לא ניתן להשלים את ההתקנה, ייתכן וניתן לבצע את ההתקנה בשטח אבל רק בעל ניסיון ובטח ובטח שלא בלוח חי! מה שאסור ע"פ תקנות החשמל.

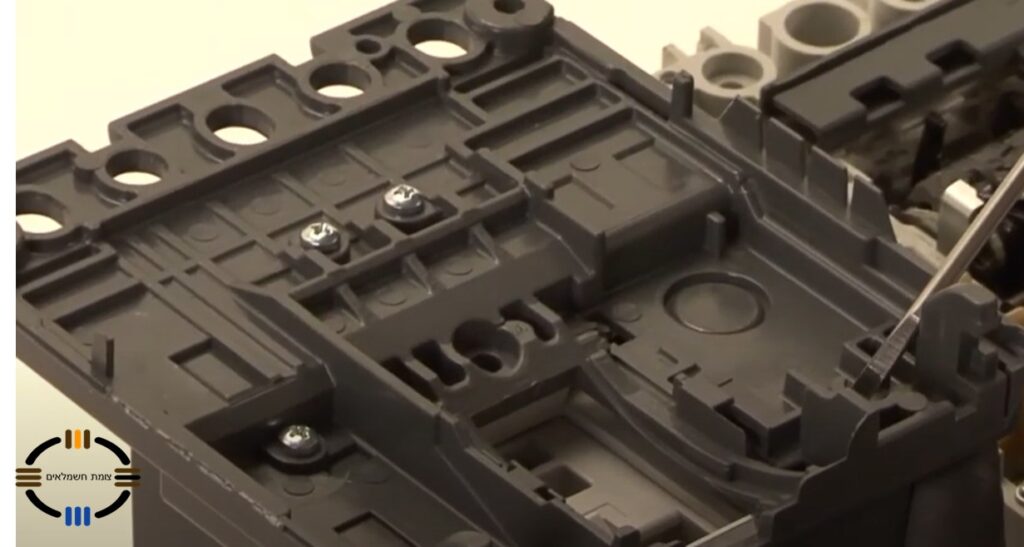

ראשית נעביר את המפסק למצב תקלה ע"י לחיצה על לחצן הבדיקה (המפסק יקפוץ ממצב עבודה או מופסק למצב תקלה-לא נדרש מתח) ונסיר את הברגים מהחלק העליון של המפסק
נסיר את החלק העליון של המכסה

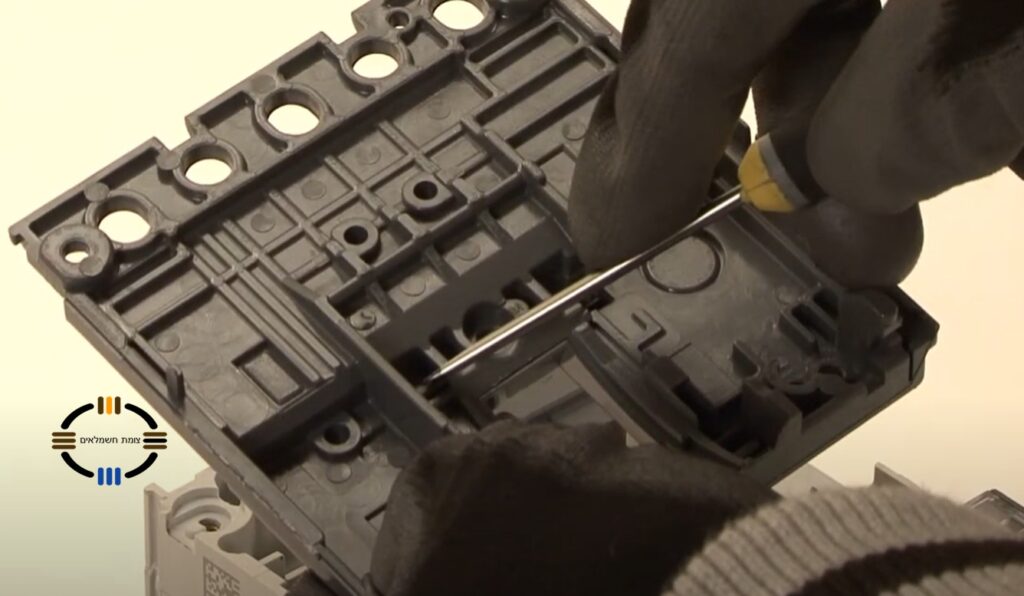

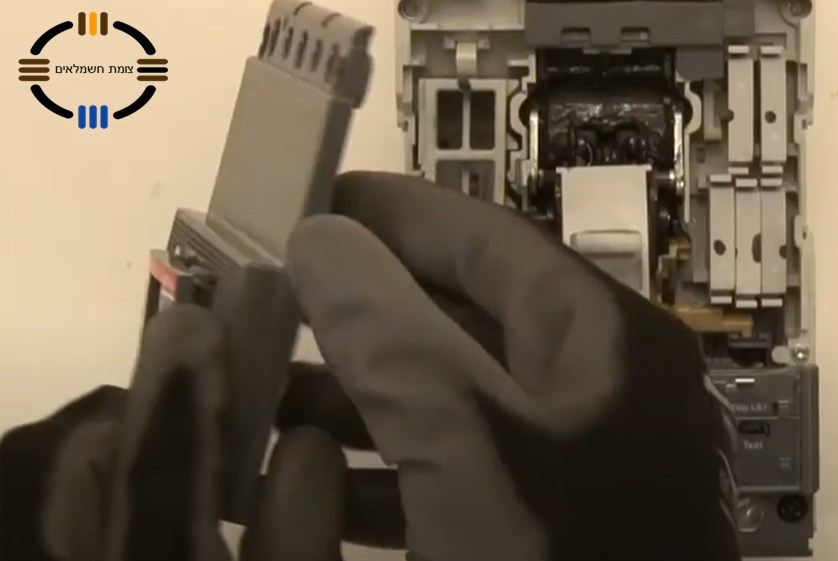

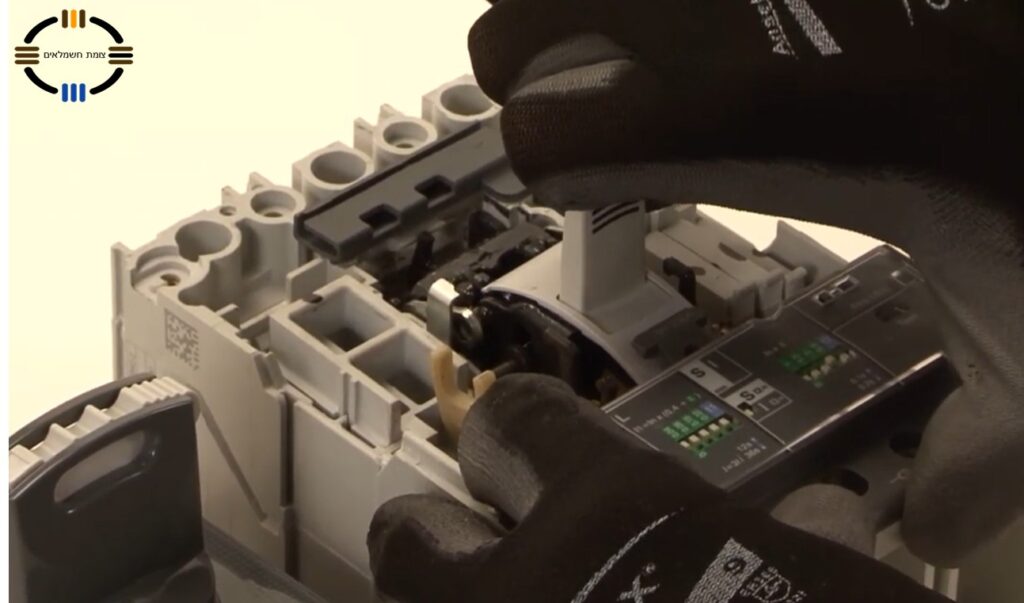

נפעיל לחץ מלמטה כדי לשחרר את הפנל העליון של המפסק ונוציא אותו ממקומו.
- יש להיזהר שלא יכנסו גופים זרים העלולים לפגוע בתפקוד המנגנון.

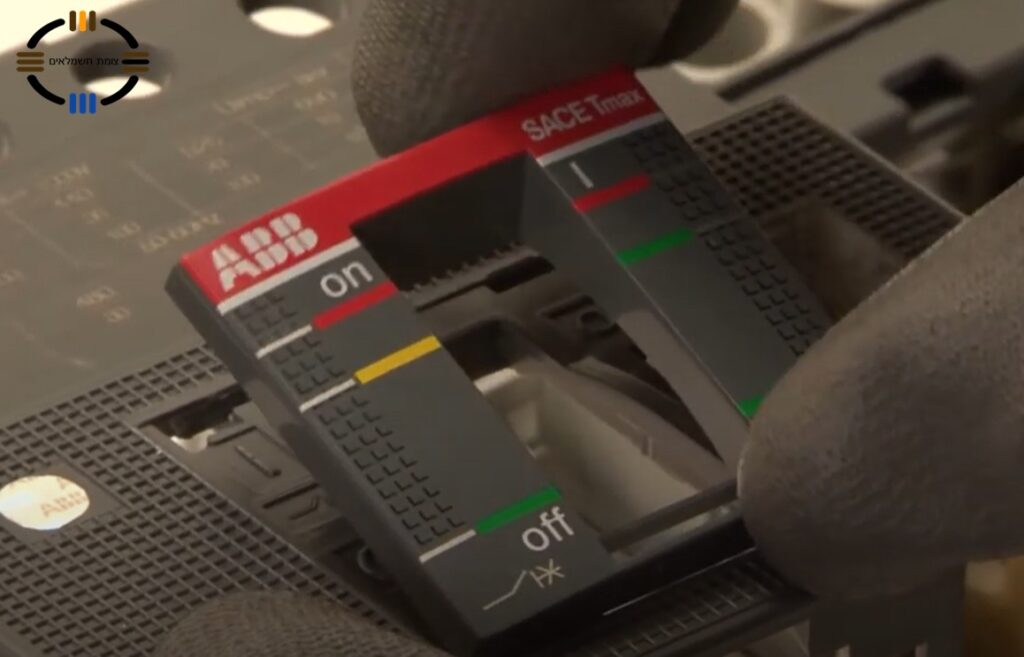

נפעיל לחץ בנקודה זו כדי לשחרר את הכיסוי עם לוגו ABB ונוציא אותו ממקומו

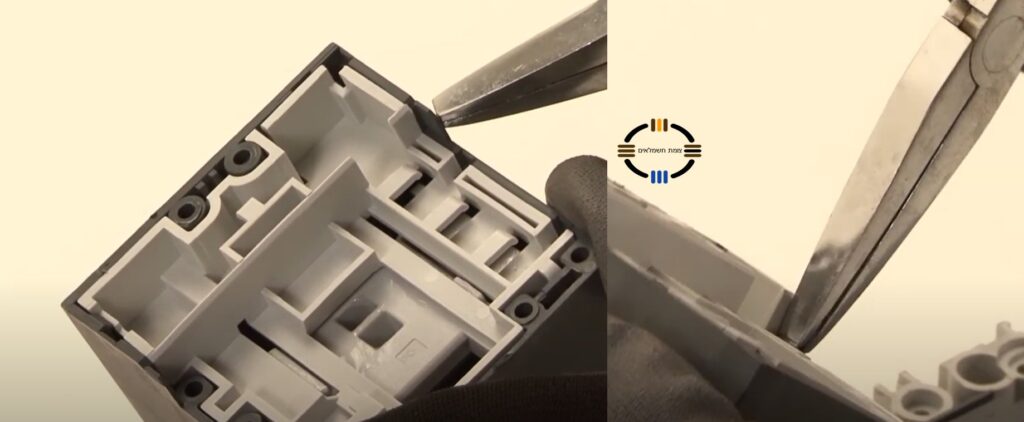

התאמת היחידה החדשה למפסק הקיים ע"י שבירת הפנל
(יש לוודא בהוראות ההתקנה לכל מפסק בנפרד)
ממקים את הידית המסתובבת ומחברים את הברגים לתפוס אותה במקום, ניתן לראות את החריץ אליו נכנסת הידית של המפסק (מצב סגור)
מעבירים את הידית של המפסק למטה (מצב סגור) כדי שנוכל להתקין את המכסה חזרה.
אם לא נעביר את הידית נצטרך לשחק עם הידית המסתובבת כדי למצוא את המיקום וזה עלול להזיז את הפנל ולא יתאפשר חיבור נוח.
סגירת הברגים לאחר התקנת הפנל.

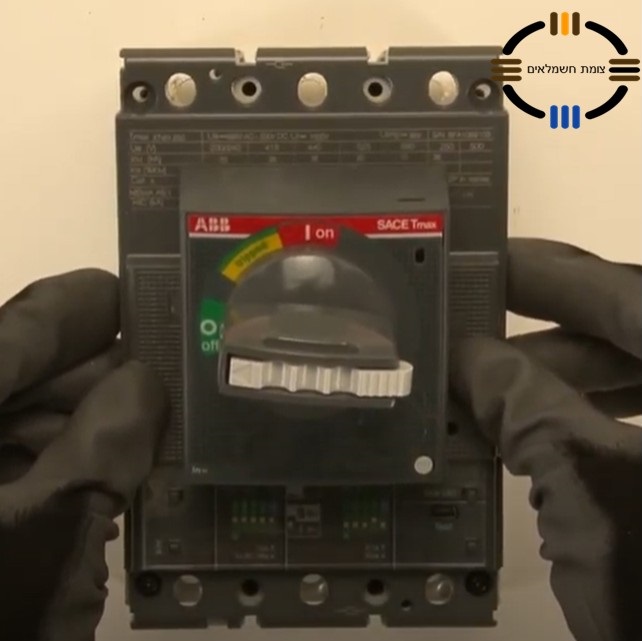

ביצוע הפעלה ימינה ממצב כבוי "0" לפועל "1" וחזרה ל "0".

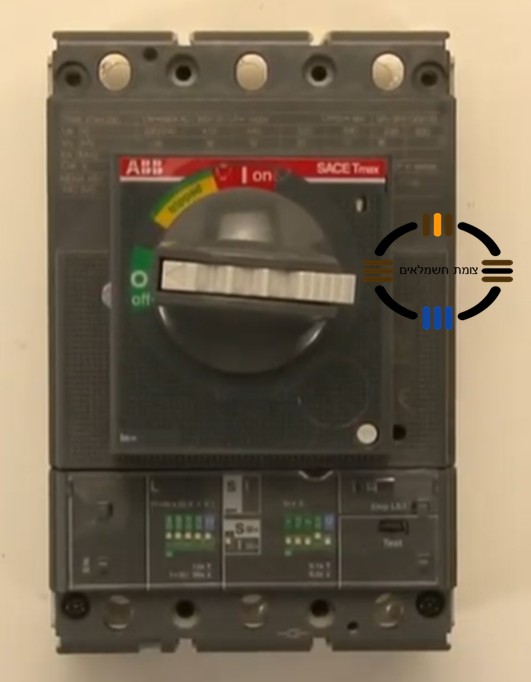

ברכות השלמתם את ההתקנה והמוצר מוכן לחיבור בלוח החשמל.
התמונות לקוחות מאתר ABB
