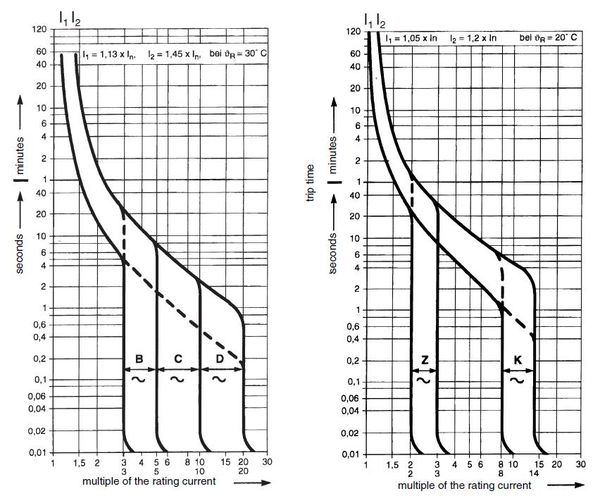

לפנינו דוגמה ל 5 אופיינים למא"זים.
ההבדל בכל אופיין מסתכם בזרם ההפעלה שלו בתחום התרמי ובתחום המגנטי:
בתחום התרמי- ההגנה המבוססת על מעבר הזרם דרך הדו-מתכתי, נזכיר כי הוא מורכב מ2 מתכות צמודות בעלות כושר התפשטות שונה בשינוי הטמפרטורה.
כאשר החום הנוצר כתוצאה מזרם היתר מורגש מתכת אחת מגיבה יותר מהשנייה ויוצרת קימור שבסופו של דבר מנתק את המגע והמעגל נפסק.

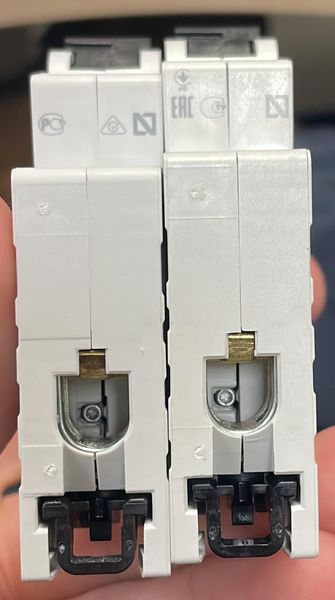

בחלקו התחתון של המא"ז אפשר למצוא את הבורג של הכיוון בתחום המגנטי (בתמונה מא"ז מהדגמים הישנים היום אין גישה לבורג).
בתחום המגנטי- ישנו סליל בערכים שונים (מה שנותן לנו את ההשהייה בין האופיינים) זרם הקצר יוצר שדה מגנטי חזק המפעיל את הסולונואיד שבתורו מפעיל מנוף הגורם לניתוק המעגל, אני לא אתייחס לקשת החשמלית יש סרטון בקבוצה מלפני מספר שבועות.
אז מה מבדיל בין שני הגרפים?
1. טמפרטורת הסביבה, לדעתי בחרו בטמפ' שתאפשר הצגה של הנתונים מיושר לגרף. צריך להבין כי מה שמציגים בגרף אומר שבטמפ' העולה על הערך המצויין דורשת חישוב עם מקדמים להפחתת כושר העמסה.
כלומר בסביבת עבודה של 40 מעלות המא"ז יתנתק מזרם תרמי מהר יותר ואפילו בזרם נומינלי שמוגדר כללא הפרעה.
2. זרם הפעלה- אופיינים BCD בין הזרמים 1.13 ל 1.45 מהזרם הנומינלי.
אופיינים ZK בין הזרמים 1.05 ל 1.2 מהזרם הנומינלי.
אם נגדיר את האופיינים ע"פ אופיין זרם/זמן נגלה כי הסדר של האופיינים הולך כך:
בהורדת ההגנה התרמית (רואים כי ZK יותר גבוה כי טמפ' הסביבה יותר נמוכה) נישאר רק עם ההגנה המגנטית.
אופיין Z בין 2-3 מהזרם הנומינלי
אופיין B בין 3-5 מהזרם הנומינלי
אופיין C בין 5-10 מהזרם הנומינלי
אופיין K בין 8-15 מהזרם הנומינלי
אופיין D בין 10-20 מהזרם הנומינלי
ועכשיו שאלה לקהל…
מה הם I1 ו I2?
