תמונת ליקוי שבועית!

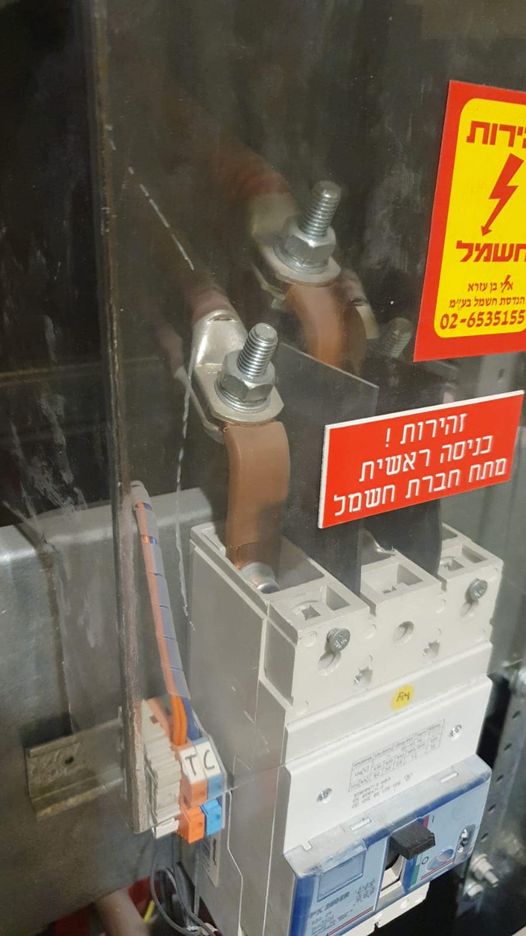

1. הברגים החשופים- זה מצב תקין יחסית מאחר והברגים נמצאים מאחורי כיסוי פרספקס וכנראה רק לחשמלאי תהיה גישה אל החיבור המסוכן וההזוי הזה, אך כמו כל חשמלאי בעל ניסיון אנחנו יודעים לשללוח החשמל חודרים בע"ח קטנים וגדולים ומגעים חשופים גורמים לקצרים ומכאן הדרך להשבתת המתקן קצרה מאוד, נוסיף על כך שריפה אנחנו מוציאים את המתקן מפעילות לתקופה ארוכה.
2. מוליך בודד וקצר שמזין 2 מוליכים במקביל!
מה הבעיה בזה?
כושר העמסה של ציוד נבדק במעבדות ועבור הציוד מתוכננים ומיוצרים פסים ומחברים ייעודיים בהתאם לזרמים שאמורים לעבור בהם.
כל הסידור הזה מסוכן, בעיקר בזרמי קצר שהמוליך הופך לספגטי וזז מצד לצד.
בנוסף אפשר לראות את ה״מבודדים״ בין הפאזות שאמורים למנוע קשתות חשמליות בין הפאזות אך בעצם לא יכולים למלא את תפקידם!
*הערה:
כאשר משתמשים בנחושת גמישה חייב לאחוז אותה משני צדדיה באביזר מקובע לקונסטרוקציה בלוח.
במקרה שלנו יכול להיות צד אחד במפסק ונדרש להוסיך מבודד יעודי, כדוגמת לשות או בורג ופלטת הידוק.
כאשר משתמשים בנחושת גמישה חייב לאחוז אותה משני צדדיה באביזר מקובע לקונסטרוקציה בלוח.
במקרה שלנו יכול להיות צד אחד במפסק ונדרש להוסיך מבודד יעודי, כדוגמת לשות או בורג ופלטת הידוק.
3. ברגים לסגירת הכיסוי, הברגים עשויים מתכת ויכולים לאפשר מצב של העברת מתח אל החשמלאי שיגיע לפתוח את המכסה לצורך מדידות.
הבורג נדרש להיות מבודד וגם אפשר להוסיף ידית לחלק העליון כדי לאפשר התקנה קלה.
הבורג נדרש להיות מבודד וגם אפשר להוסיף ידית לחלק העליון כדי לאפשר התקנה קלה.
צריך לזכור שזה מפסק ראשי במתקן מוזמן מחברת החשמל כך שהזרמים שעוברים דרכו גבוהים מאוד והקשת החשמלית מסוכנת.
תודה רבה לבועז לוגסי בודק סוג 2 ששלח לנו את התמונות.
