מבנה הכבל ותנאי התקנתו
חתך מזערי של מוליך בכבל
חתך מזערי של מוליך בכבל יהיה בהתאם לתקנות החשמל (העמסה והגנה של מוליכים מבודדים ובכבלים במתח עד 1000 וולט) התשנ"ג – 1992.
אולם, כבל עילי יהיה בעל מוליכים בחתך מזערי של :
4 ממ"ר למוליך נחושת.
16 ממ"ר למוליך מאלומיניום.
כיפוף כבל
כיפוף כבל ייעשה בהתאם להוראות היצרן ובאופן שלא ייגרם לו נזק: בהיעדר הוראות יצרן כאמור יהיה הרדיוס הפנימי המזערי של כיפוף כבל, ביחס לקוטרו החיצוני כמופורט להלן:
כבל ללא שריון – פי 12 מהקטור החיצוני של הכבל.
כבל עם שריון – פי 15 מהקטור החיצוני של הכבל.
מובל משותף
א. הותקנו במובל משותף, שאינו צינור, כבלים המשמשים קווים או מעגלים סופיים שונים, יסומנו הכבלים באופן שיאפשר שיוך קו או מעגל סופי של כל כבל: הסימון יהיה לפחות אחת ל 50 מטרים לאורך הכבל, ובכל אחד מקצותיו ויהיה ברור ובר קיימא.
ב. משמש המובל כאמור בתקנת משנה (א) להתקנת כבלים במתח שאינו עולה על מתח נמוך, וכן לכבלים במתח גבוה יותקנו הכבלים בקבוצות נפרדות בהתאם למתחיהם ותיעשה ביניהם הפרדה נאותה.
ג. במובל המשמש להתקנת כבלים, רשאי מתקין להתקין מוליכים מבודדים בתוך צינור עשוי חומר מבודד או בתוך צינור מתכתי מוארק נוסף על הכבלים: מוליך הארקה (PE) מבודד או לא מבודד יכול שיותקן בלי צינור.
ד. צינור ישמש כבל רב-גידי אחד או שלושה כבלים חד-גידיים המשמשים אותו קו או מעגל.
ה. על האמור בתקנת משנה (ד) רשאי המתקין:
להעביר באותו צינור כבלים המשמשים אותה מערכת ומשולבים בפעולתה.
להוסיף לכבל קיים בצינור קיים כבל אחד נוסף, זולת אם אין דרך אחרת להתקנתו , ובלבד שלא ייגרם נזק לשני הכבלים בעת ההשחלה או עקב צפיפות בצינור.
ו. לא יותקנו בצינור משותף כבל ומוליך מבודד, למעט מוליך הארקה (PE) ולא יותקנו בו שירותים אחרים.
ז. נוסף על האמור בתקנה 4(ג) יסומן כבל גם בשני קצותיו של הצינור.
הגנה מפני מפגעים
א. המתקין כבל במקום בו הוא עלול להיפגע מכרסום, איכול, רטיבות, קרינה, חום או פגיעות מכניות, יוודא שהכבל עמיד לסכנות אלה או מוגן מפניהם.
ב. כבל העובר דרך קירות, תקרות, מחיצות, וחלקי מבנה אחרים, (להלן- מעבר כבל) יוגן במקום המעבר בפני שחיקה ונזקים מכניים.
חימום יתר
מקום התקנתו של כבל ותנאי העמסתו החשמלית לא ייגרמו לעליית טמפרטורה של בידוד הכבל מעל לערכים הקבועים בתקנות העמסת מוליכים.
הגנה מפני שריפה
א. אין להתקין כבל בארובה או בתעלה המשמשת למעבר עשן או אש.
ב. הותקן כבל בהתקנה גלויה או חשיפה במקומות בהם קיימת סכנה של שריפה או של התפשטות אש, יתאים הכבל:
לדרישות תקן IEC 332-3 כאמור בפרט (1) בתוספת הראשונה.
לתקנות החלות על האתר שבו מותקן הכבל, לפי העניין.
תפקוד כבל בעת שריפה
כבל המזין מתקן חרום שהמשך תפקודו הנאות חיוני גם בזמן שריפה, כגון משאבת כיבוי אש, מעלית חרום ותאורת חרום, יבטיחו הכבל, המובל וחלקתי התקנתם, וכן אופן ביצוע ההתקנה, את פעולתו התקינה של מיתקן החרום לפר הזמן הנדרש ויעמדו בדרישות התקן DIN/VDE 4102/12 כאמור בפרט (4) בתוספת הראשונה.
תכונות הכבל בעת שריפה
עמידות (המשך תפקוד הצרכנים בעת שריפה).
השהיית התלקחות הכבל באש (מעכב בעירה).
השהיית התפשטות האש באמצעות הכבל.
פליטת עשן מוגבלת, הגבלת פליטת גזים רעילים, הגבלת פליטת גזים קוריוזיים חיוניים במיוחד במקומות הומי אדם.
התקן הגרמני DIN4102/12 מגדיר 3 קטגוריות של עמידות בשריפה :
E30 המשך פעולה של לפחות 30 דקות.
E60 המשך פעולה של לפחות 60 דקות.
E90 המשך פעולה של לפחות 90 דקות.
בנתוני הכבל מצוינים זמני שלמות הבידוד בעת שריפה ע"פ האותיות FE ומשך זמן תפקוד הכבל בהעמסה בעת אש ע"פ האות E.
בבדיקה נבדקת עמידות הכבל בכל שיטות ההתקנה (תעלות, קירות, קיום חומרי הפרדה וכו')
עיבוד קצוות כבל וחיבורם
חיבור קצה מוליך של כבל
א. קצה של מוליך יחובר אך ורק באבזר תקני המיועד לכך והמתאים לצורת המוליך, לחתכו ולחומר ממנו הוא עשוי, לעניין זה אבזר תקני הוא:

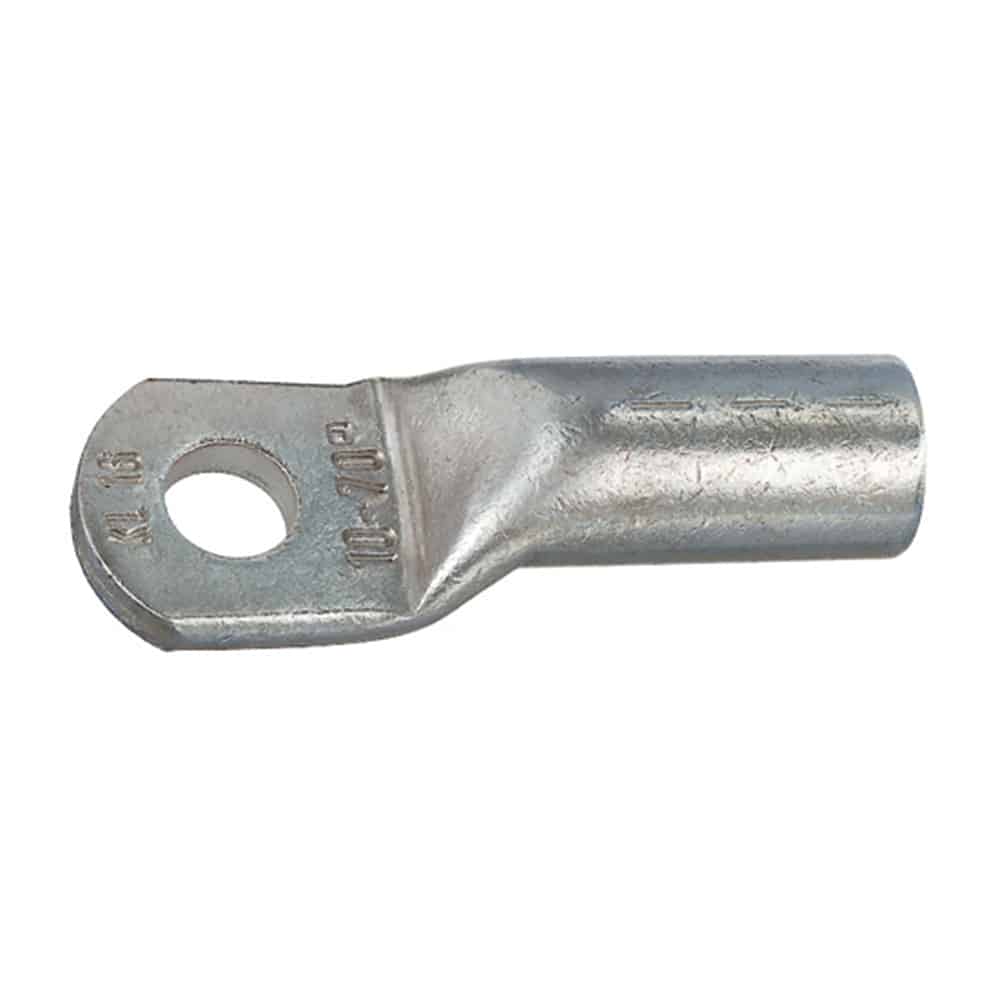

נעל כבל

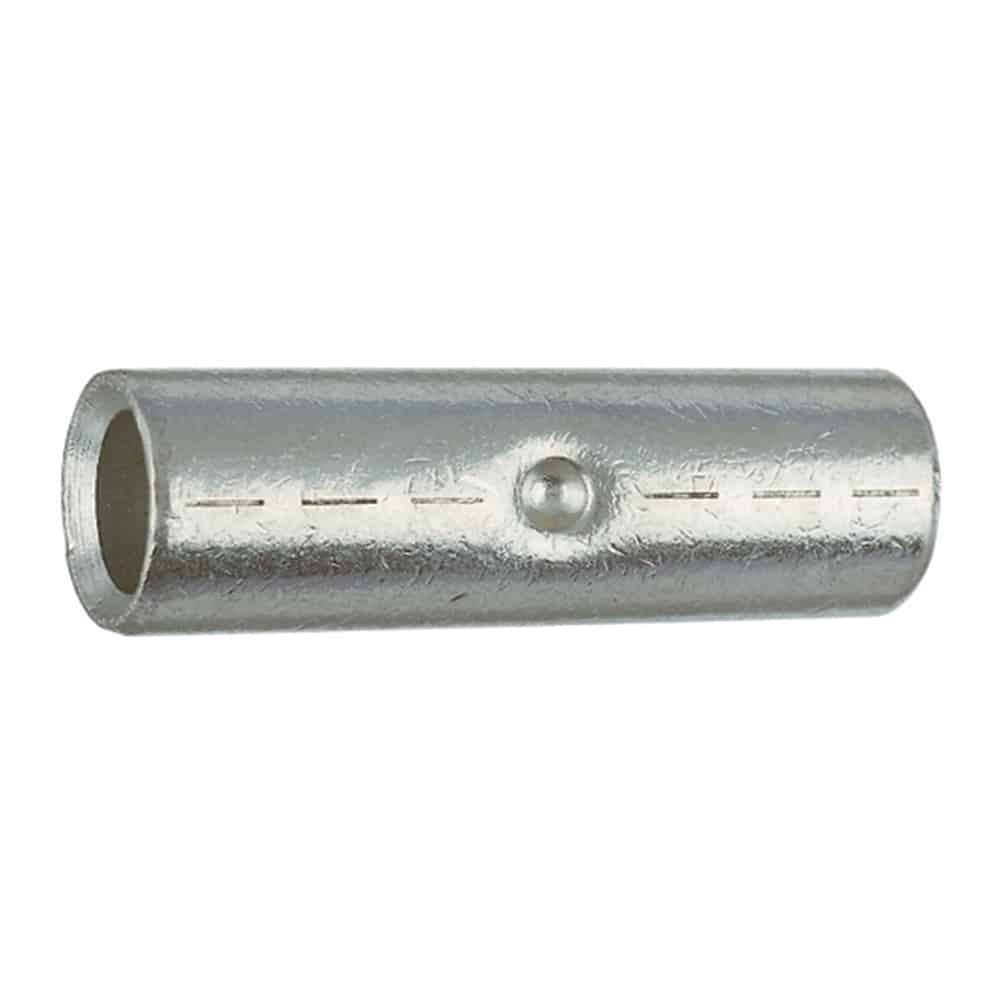

תרמיל

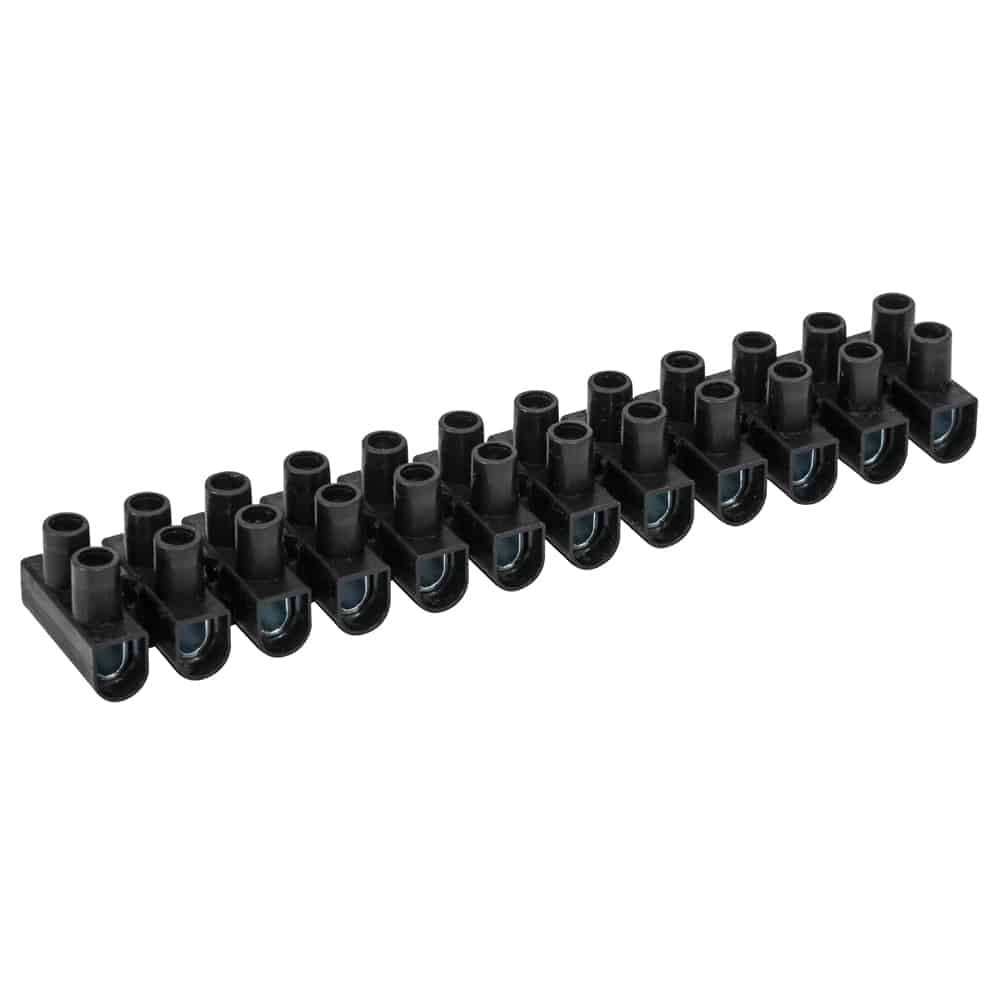

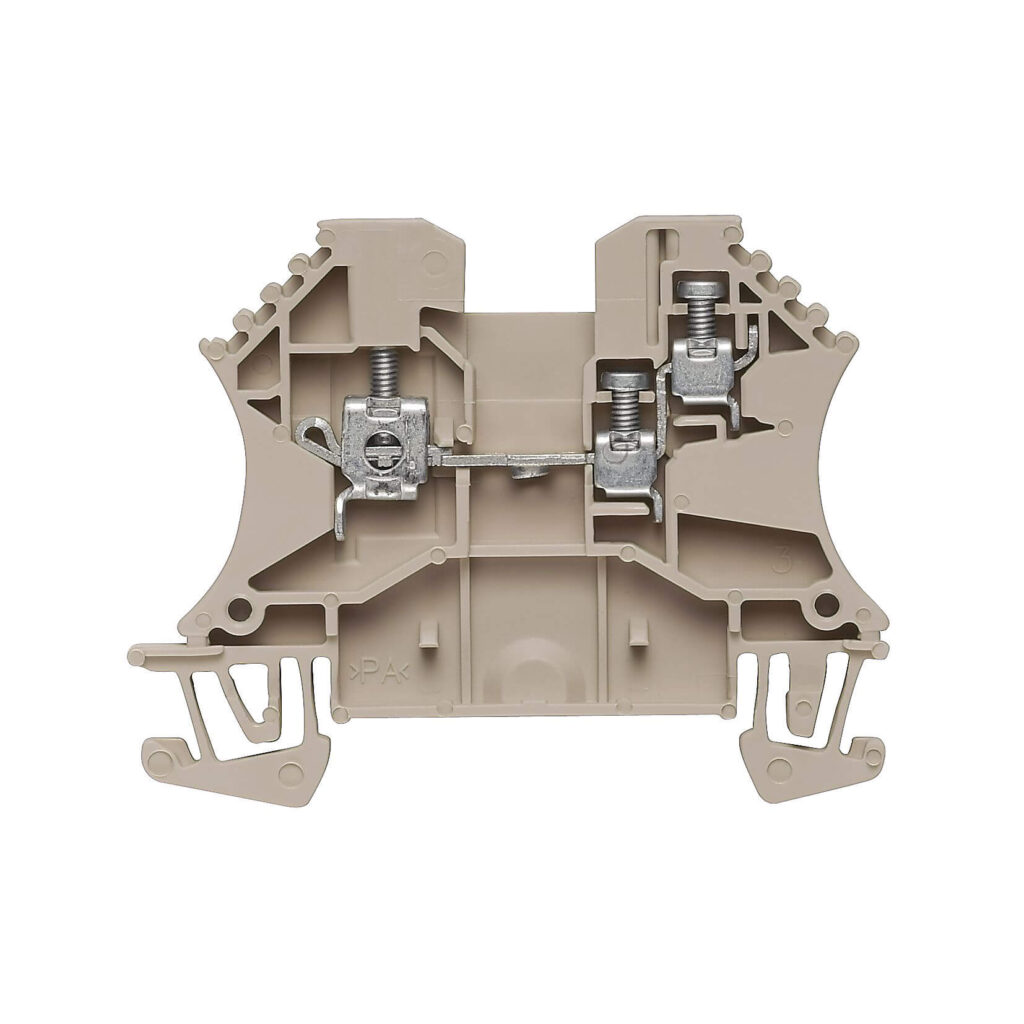

הדק
ב. אין לחבר קצה מוליך כבל באמצעות הלחמת בדיל
את הקיבוע יש לבצע באמצעות כלי מעיכה המתאים לאביזר.

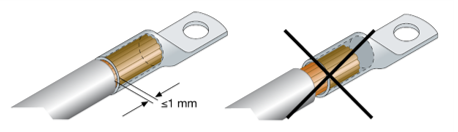

יש להשאיר מרווח של 1 מ"מ בין נעל האביזר לבידוד המוליך, את הלחיצה נבצע מהסוף אל ההתחלה.
בציוד בעל תקן DIN קיימים סימונים למיקום הלוחץ ומספר הלחיצות על האביזר.
מה שלא בתקן… אין תקן
נעלי הכבל מסומנות במספר קוד (המקביל, בערך, לקוטר החיצוני של נעלי הכבל).
טבע הלחיצה הנדרש נבחר בהתאם לקוד זה.
ללחיצות (בצורת משושה) המבוצעות באמצעות מכשירי לחיצה מכאניים ידניים יש להשתמש בטבעות בצבע חום-שחור ללחיצת נעלי כבל מנחושת. ואילו לנעלי כבל מאלומיניום יש להשתמש בטבעות לחיצה בציפוי אבץ אלקטרוליטי, בצבע לבן.
במכשירי הלחיצה ההידראוליים אין הבדל בין טבעת הלחיצה עבור נעלי כבל מנחושת או אלומיניום.
שרוולי הלחיצה בנעלי כבל מאלומיניום מגיעים ממולאים בגריז מגעים. אין להוציא את הגריז מתוך שרוול הלחיצה, את הגריז היוצא בלחיצה יש לנקות.
יש לנקות את קצה הכבל במברשת פלדה, להסרת לכלוך וחמצון, להכניס את קצה הכבל אל תוך שרוול הלחיצה עד לקצהו.
לפני הלחיצה יש לוודא כי קוד טבעת הלחיצה תואם לזה המסומן על נעל הכבל.
את הלחיצה הראשונה יש לבצע מכיוון פנים השרוול ולהמשיך בלחיצות אל החוץ. מספר הלחיצות מסומן על גבי השרוול. יש להקפיד לבצע מספר לחיצות כפי שמצוין. מספר הלחיצות של נעל כבל או מחבר נקבע בהתאם לסוג נעל הכבל, סוג הלוחץ, הנחיות היצרן וחומר המוליך.
נתונים לגבי מספר הלחיצות ניתן למצא באתר יצרן נעלי הכבל, בהתאם לסוג מכשיר הלחיצה.
חמצון אלומיניום
מרבית המתכות (מלבד כמה יוצאות מהכלל כמו זהב ופלטינה) מתחמצנות כשהן נחשפות לאוויר.
חמצון ובמיוחד במקרה של אלומיניום גורם להיווצרות שכבה קשה ומבודדת המפחיתה ומקשה את זרימת האלקטרונים עליה.
כדי להקטין את השפעת החמצון משתמשים בנעלי כבל המצופות בבדיל למניעת התחמצנות ובנוסף מלאות בחומר מעכב חמצון.
חומר זה מפחית את החמצון בעת הזרמת זרם במוליך המחובר לנעל הכבל רופף יגדיל את התנגדות המגע, את החום והחמצון.
יש להבריש את מוליכי האלומיניום ולצפותם בחומר מעכב תחמוצת בעת כל חיבור מוליך חדש.
בעיה נוספת המאפיינת מוליכי אלומיניום מתרחשת בעת מחזורי חימום קירור הופך מוליך האלומיניום לאליפסי (בניגוד לנחושת השומרת על צורתה), התנגדות המגע בנקודות החיבור עולה ועלולה לגרום להעלאת הטמפרטורה עד כדי המסת הבידוד ושרפה.
חמצון נחושת
בניגוד לאלומיניום שהיא קשה ומבודדת, תחמוצת הנחושת הינה רכה ומוליכה (אם כי לא ברמה של נחושת נקיה) לכן אין צורך להקפיד על הברשת קצות המוליכים בעת חיבורם, אין צורך בחומר מעכב חמצון בנעלי הכבל או בחיבורים ולא כל המחברים מצופים בדיל מעכב חמצון

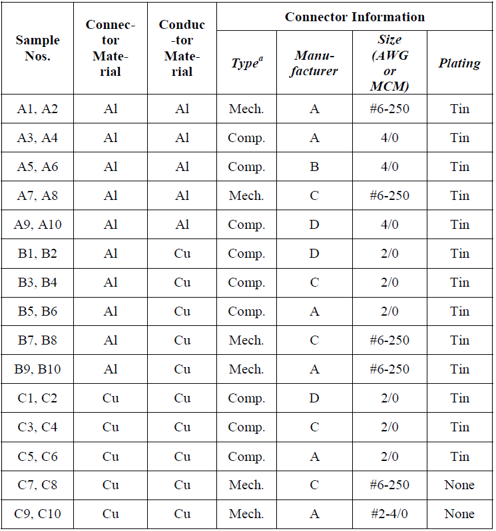

כשמוליכי נחושת ואלומיניום מובאים למגע ישיר בנוכחות לחות וחום, נוצרת תגובה גלוונית חזקה בשל תכונותיהן הכימיות השונות של החומרים.
מסיבה זו לא משתמשים במחברי אלומיניום לחיבור מוליכי נחושת אלא בנוכחות חומר תווך כמו בדיל.
גם בדיל נפגע מחמצון ולכן בהחלט עלולה להגרם ירידה בביצועי המגע עם הזמן.
ההפרש בתכונות הנחושת והאלומיניום עשוי לגרום הבדל גדול בביצועי המוליכים לאורך שירות רב שנים.
בידוד ואטימת החיבור
א. הוסר בידוד ממוליך כבל לפני חיבורו, יבודד מוליך הכבל מיד לאחר חיבורו באופן שרמת הבידוד החדשה לא תיפול מהמקורית.
ב. נוסף על האמור בתקנה (א) במקום החיבור יוגנו מוליכי הכבל ומעטה הכיסויי בפני אדים, רטיבות, קרינת שמש ושאר סכנות בהתאם למבנה הכבל ומקום התקנתו.
חיבור כבל במקום סכנה מוגברת
חיבור, הסתעפות או סיומת של כבל במקום שבו קיימת סכנת התפוצצות או שריפה ייעשה כאמור בתקן החל על מקום ההתקנה, כגון תקן ישראלי ת"י 786: " ציוד חשמלי לשימוש באטמוספרות נפיצות של גזים", או תקן IEC1241 כאמור בפרט (2) בתוספת הראשונה.
עמידות בקרינת UV
מה קורה כאשר החשמלאי מתקין כבל N2XY?
בפוסט הקודם (לינק) הזכרנו את מבנה הכבל כאשר הבידוד החיצוני עשוי PVC ובתוכו המוליכים בעלי בידוד XLPE שרגיש לשמש.

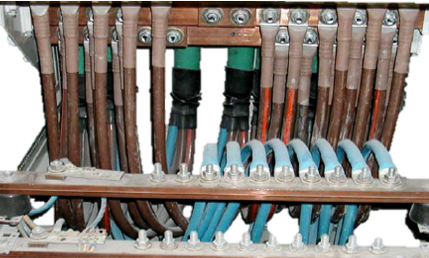

כאשר מסירים את בידוד ה PVC ולא מעבדים את המוליכים, כלומר מגינים עליהם נקבל לאחר תקופה את התוצאה שבתמונה, הבידוד מתייבש ומתקלף ומתחילות בעיות זליגה בחורף ואף קצרים ושריפות.
מה עושים?
התקנה של כפפה עמידה לקני השמש ו UV שרוול מתכווץ עם סימון הפאזה כנדרש בתקנות אותם הזכרנו קודם לכן בפוסט הקודם.
בתמונה שני מצבים אסביר על התהליך עבור כל אחד.
בחלק העליון ניתן לראות חיבור שני כבלים
חושפים את המוליכים ב שני הצדדים.
משחילים שרוול מתכווץ גדול שמתאים לכסות את הכבל ואת האזור שבו עשינו את התיקון (הארכת קבל או תיקון פגיעה בבידוד)
מקלפים את הבידוד כך שיהיה מספיק מוליך לעבוד איתו אך לא יותר מדי כדי לשמור כמה שיותר על הבידוד המקורי.
מגלים את קצוות המוליכים כך שיספיק להתקנה של מחבר בשני הצדדים (בתמונה כתוב מחבר אלומניום כמובן שיש לנחושת ויש גם מחבר כפול למעבר).
אחרי הלחיצה של כל המוליכים מתקינים את השרוול המתכווץ לכל מוליך בנפרד.
מתקינים את השרוול המתכווץ הגדול על כל הגידים.
המלצה להשתמש בשרוול מתכווץ עם דבק, כאשר הוא מתחמם הדבק יוצא אל מחוץ לשרוול סימן שהחום מספיק.

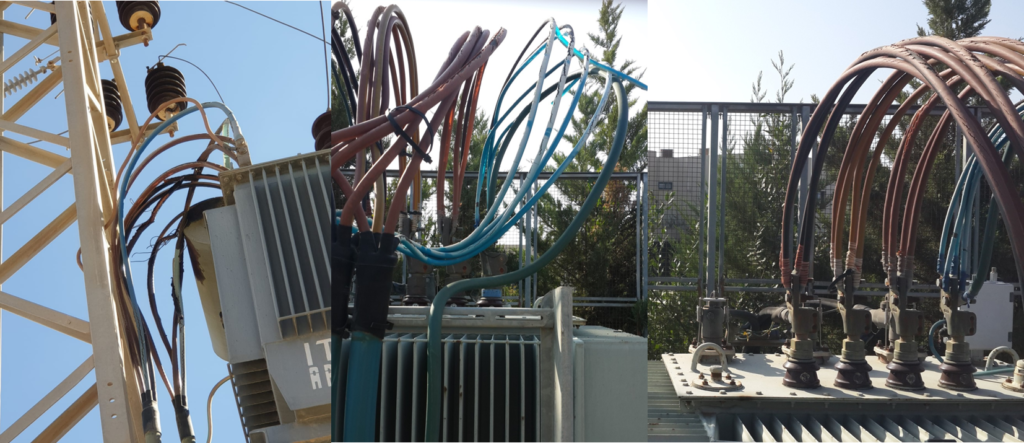

בחלק התחתון של התמונה, התקנת כפפה או מפצלת.
כדי לבצע התקנה לשנאי או בכל מקום הכפפה מאפשרת לשמור על בידוד הכבל ולמנוע ממנו להתקלף.
בדומה להתקנה למעלה נחשוף את המוליכים בהתאם למה שנדרש (יכול להיות ארוך מאוד) ולאחר מכן עלינו לדאוג להתקנת שרוול מתכווץ מתאים שיכסה את הכל.
ההתקנה :
נעל כבל בסוף המוליך.
שרוול מתכווץ על כל מוליך.
חימום הכפפה שמתכווצת ותופסת את הצורה של הכבל.
