הגדרות הכבל

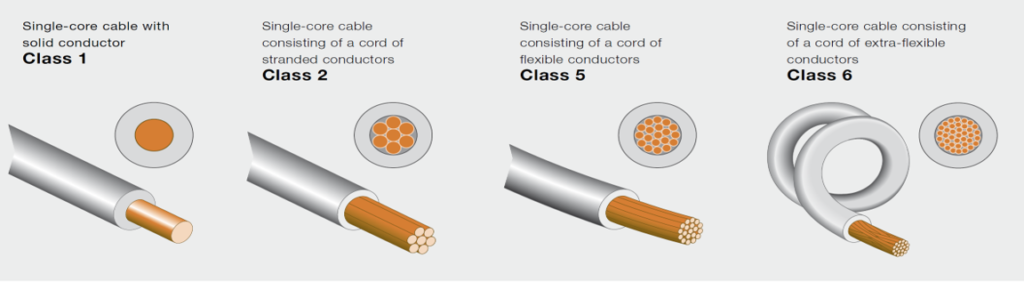

על פי תקן IEC60228 מסווגים את המוליכים ל-4 סוגים:
Class 1 – מוליכים קשיחים.
Class 2 – מוליכים סטנדרטיים.
Class 5 – מוליכים גמישים.
Class 6 – מוליכים גמישים במיוחד

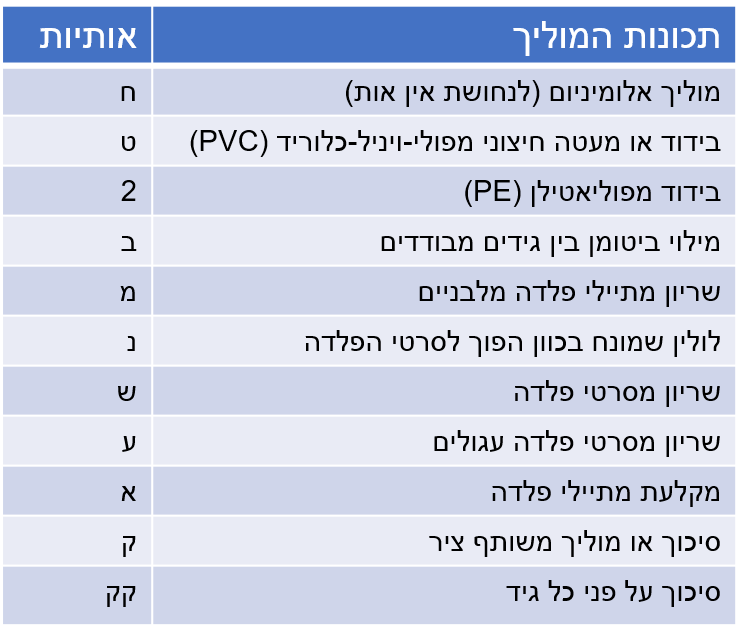

הגדרות ומרכיבי הכבל
תיל
רכיב מתכתי יחיד בעל חתך עגול
מוליך
תיל אחד או תיילים אחדים בודדים או שזורים יחד, המהווים רכיב המיועד להעברת זרם חשמלי
מוליך חשוף
עשוי מנחושת , אלומיניום או סגסוגת אלומיניום חשופים ללא בידוד
מעטה בידוד
עטיפה רצופה המהווה בידוד חשמלי של המוליך
מוליך מבודד
מוליך בעל מעטה בידוד לכל אורכו
מעטה פנימי
עטיפה משותפת לגידים אחדים, המיועדת לאיגודם או להקניית צורת חתך מסוים.
פתיל
כבל כפיף (גמיש) class 5

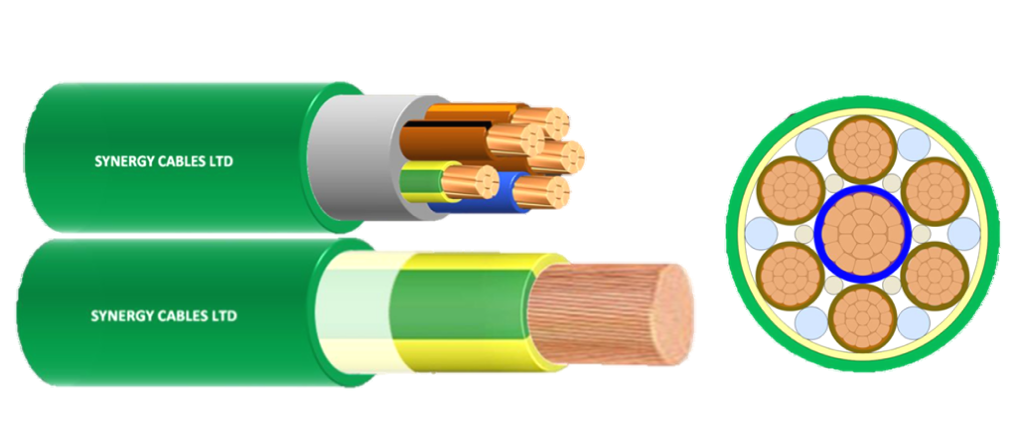

כבל
מוליך יחיד שמיוצר עם מעטה נוסף, או כמה מוליכים מבודדים שאוגדו בתהליך יצורם במעטה מבדד נוסף משותף. כבל עשוי בדרך כלל ממספר שכבות: מוליך, בידוד ומעטה חיצוני.
יכולים להיות מרכיבים נוספים כמו : סיכוך, שיריון ושכבות מוליך למחצה.
גיד
מוליך מבודד, המהווה רכיב של כבל או של פתיל
כבל חד-גידי
מוליך יחיד מבודד שיוצר עם מעטה נוסף
כבל רב-גידי
כבל המורכב מכמה מוליכים מבודדים שאוגדו בתהליך יצורם במעטה מבדד נוסף משותף.
תוף עץ לכבל חשמל
כבלים ארוכים מועברים ממקום למקום באמצעות תוף עץ שמשתנה בגודלו ע"פ אורך הכבל, מספר הגידים ושטח החתך.

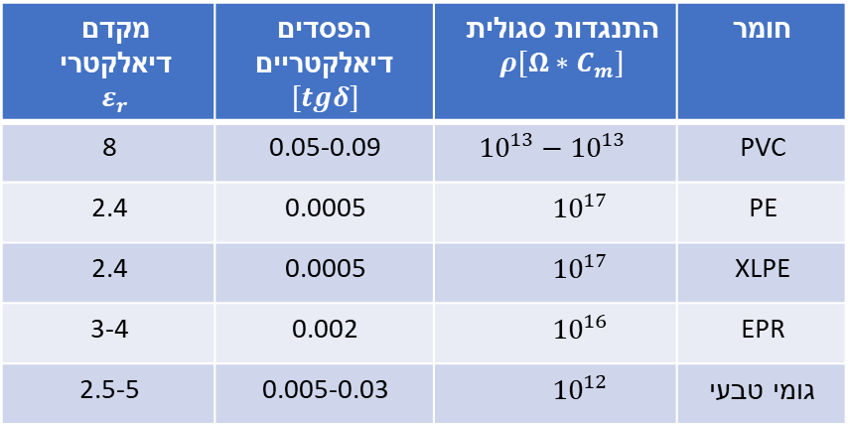

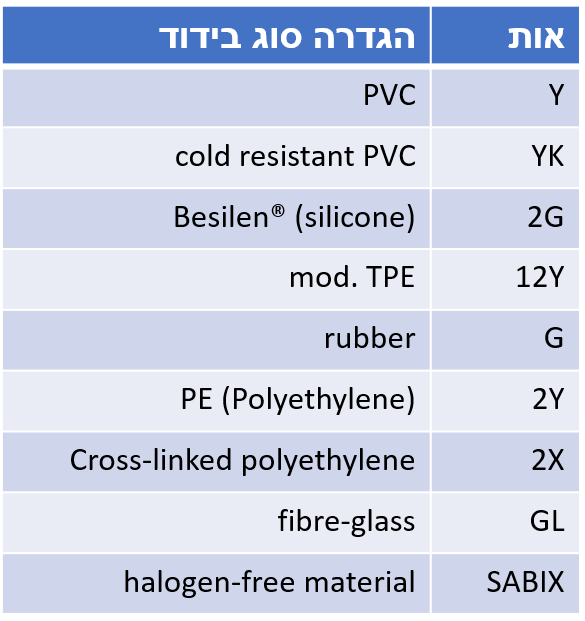

סוגי בידוד

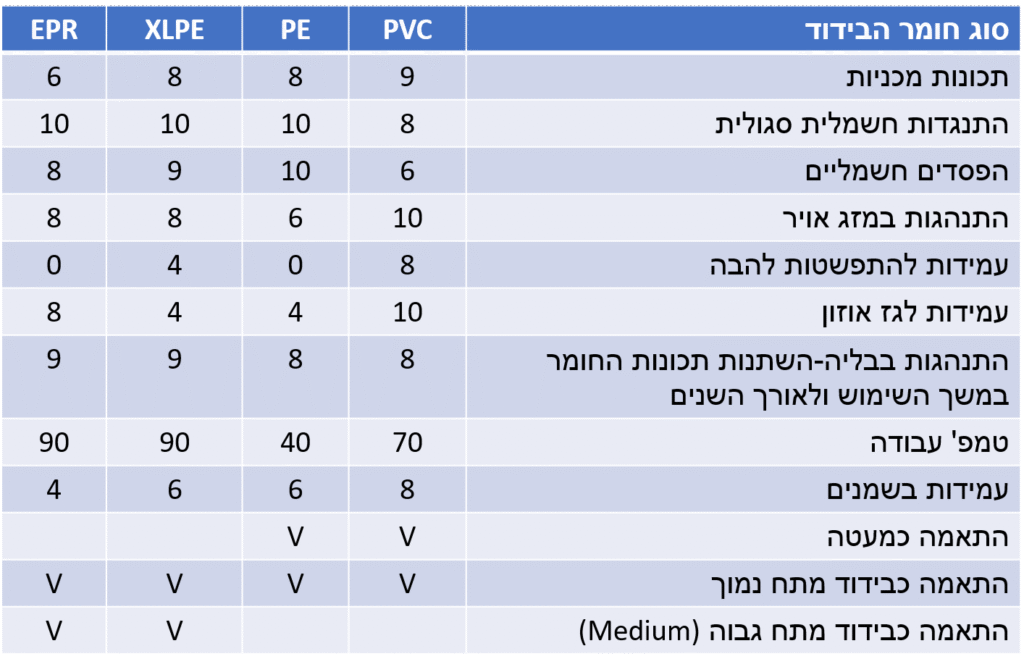

סוגי בידוד
נייר רווי שמן
חומרים פלסטיים כדוגמת פוליאטילן (PE), פוליאטילן מוצלב (XLPE)
פוליויניל כלוריד (PVC).
גומי אתילן- פרופילן- ראבר (EPR)
שיקולי בחירה
שיקולי בחירת הכבל הנכון מתבססים על בטיחות:
שימוש בכבל לא יהווה סכנה לחיי אדם, הכבל לא ישמש למטרה אחרת מאשר הולכת וחלוקת אנרגיה
הכרת תנאי העבודה
הכרת ההשפעות החיצוניות
מגבלות מכניות שונות
תנאי עבודה
מתח נומינלי
זרם מתמיד ומקסימלי
סוגי עומסים
ציוד/מכשור
סמיכות לכבלים נוספים
שיטות התקנה
נגישות
תנאים לחיבור בהתקנה קבועה או חיבור לציוד נייד/מיטלטל
המסלול יבחר כך שימנע פגיעה מכנית בכבל
יש להימנע מ:
התקנה במגע עם שטחים חמים
התקנה באדמה
משיכת ומתיחת הכבל בכוח
שימוש במהדקים לא מתאימים וללא תקן
הנחת הכבל על הרצפה מתחת לשטיחים או רהיטים
הכרת תנאי תפקוד
תנאים קלים מאוד – מכונות גילוח, שעונים
תנאים קלים- מייבש שיער, מנורת שולחן
תנאים רגילים- טוסטר, מכונת כביסה, מקרר, מכונת תפירה
תנאים קשים- מתקנים גדולים לחימום, ציוד הרמה.
השפעות חיצוניות
טמפ' סביבה
נוכחות נוזלים בסביבה – גשם, אדים, קיטור וכו'
פגיעות מכניות שעלולות להיגרם ע"י חפצים מתכתיים שונים.
בע"ח
צמחייה
קרינת UV
הגדרות נדרשות עבור הצעת מחיר או לצורך הזמנה
שם ומספר התקן שלפיו יש לתכנן את הכבל
אורך הכבל
קוטר ורוחב מרבי של התוף
מתח מינימלי
מס' גידי הפזה
חומר המוליך
מבנה המוליך
חומר הבידוד
חומר מעטה חיצוני

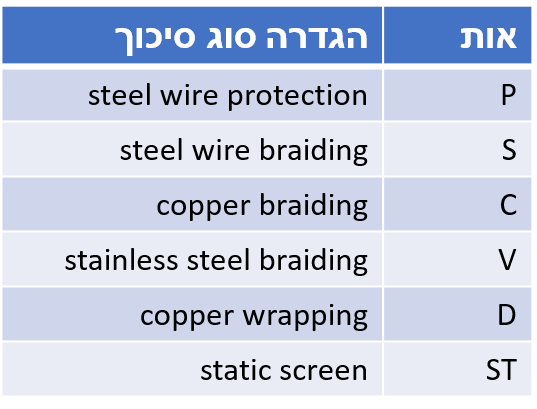

חתך וחומר הסיכוך
סוג וחומר השריון
תנאים מיוחדים להנחת הכבל
טמפ' נמוכה
מגע עם מים ו/או חומרים מיוחדים
מדוע נדרש לבצע בדיקת הכבל לפני התקנה?

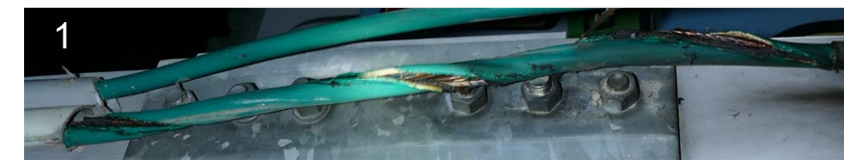

בתצלום (1) כבל חשמל שנשרף בשל העמסת יתר מעבר לכושר העמסה של הכבל.
הסיבה היא כי שטח החתך נמוך יותר מהמוצהר על הכבל, דבר שבא לידי ביטוי בפגיעה ביכולת החשמלית של הכבל.
גם איכות הבידוד ואבקת החלקה המותקנת בכבל עצמו שמאפשר את גמישות הכבל יכולה להיות לקויה,

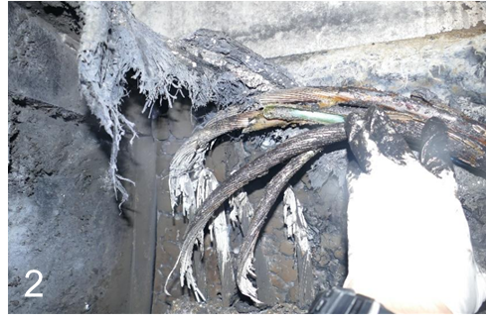

בעת שמבוצע לכבל החשמל כיפוף, הכיפוף מוביל לשבר וסדקים במעטה הבידוד של המוליך הפנימי (2)

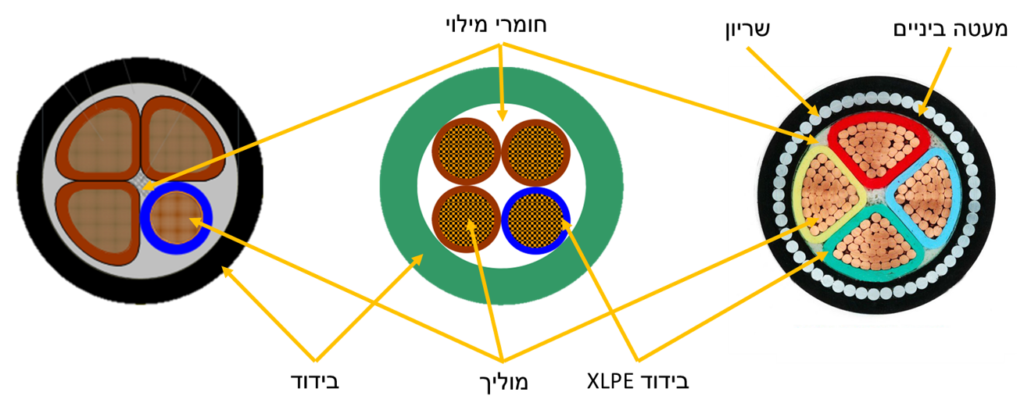

מבנה הכבל ותנאי התקנתו
התקנת כבל
א. כבל יותקן בהתאם להוראות תקנות אלה.
ב. התקנת כבל המהווה חלק של מתקן חשמלי, חיבוריו החשמליים, בדיקתו ותחזוקתו יבוצעו בידי חשמלאי בלבד.
ג. על אף האמור בתקנה משנה (ב) רשאי אדם שאינו חשמלאי לבצע עבודות מכניות כגון חפירה והנחה של כבל ובלבד שהוא פועל לפי הוראותיו של חשמלאי ובפיקוחו הצמוד.
התאמת כבל למקום התקנתו ולסוג המתקן
א. כבל ואביזריו יהיו בהתאם לתקנים החלים עליהם.
ב. כבל בעל בידוד ומעטה מחומר פי.וי.סי (PVC) עשוי בהתאם לתקן ישראלי ת"י 473 : "כבלים, פתילים ומוליכים מבודדים חשמליים למתח נומינלי עד 1000 וולט" חייב לעמוד גם בבדיקה לפי סעיף 205.9 "הצתה" של התקן האמור.
ג. כבל יתאים לתנאי מקום התקנתו ולדרישות החשמליות והמכניות של המיתקן החשמלי בו הוא מותקן.
התקנתו ותפקודו של כבל
א. המתקין כבל יתקינו באופן שיבטיח את שלמות תפקודו התקין לאורך זמן ויקפיד על סידורי הגנה נאותים לכבל.
ב. כבל יותקן באופן שלא ישבש את תפקודו של שירות אחר כמפורט בתקנות 38 עד 40 ותפקודו לא ישובש על ידם.
ג. בקצוות כבל יותקנו סימונים עמידים שיאפשרו לזהותו באופן חד-משמעי.
הארקת שריון או סיכוך
בכבל משוריין ובכבל מסוכך יהיה השריון או הסיכוך רציף לכל אורכו מבחינה גלוונית, וכן יוארק:
כאשר השריון או הסיכוך מוארקים בקצה אחד בלבד, קצהו השני יבודד.
מניעת סגירת מעגל מגנטי
א. כבל בעל שריון פרומגנטי כמו פלדה המשמש מעגל לזרם חילופין יכלול בשריון המשותף את כל מוליכי המעגל לרבות מוליך הארקה (PE) אם קיים.
ב. מובל או אביזר פרומגנטי לא ישמשו להתקנת כבל חד-גידי בודד למעגל של זרם חליפין.
זיהוי צבעם של המוליכים
צבעי זיהוי של מוליכים בכבל וסימונם:
א. בידוד כל מוליך בכבל יהיה בעל צבע מיוחד המתאים לייעודו: הצבע יהיה בר קיימא ונוח לזיהוי.
ב. הבידוד יהיה כמפורט להלן:
זרם ישר:
א. מוליכי הקטבים, מכל צבע למעט צהוב, ירוק ושילוב של שניהם.
ב. מוליך הארקה (PE) שילוב צבעים צהוב וירוק.
זרם חילופין:
א. מוליך מופע בכבל חד מופעי –חום
ב. מופעים בכבל תלת מופעי – חום עם סימון זיהוי בר קיימא לכל אורך של שניים מהם לפחות, הסימון יאפשר זיהוי חד משמעי של כל מופע.
ג. מוליך אפס (N)- כחול
ד. מוליך PEN – כחול עם סימון באמצעות שרוול או כיוצא בזה, שילוב צבעים צהוב וירוק בכל קצה.
ה. מוליך הארקה (PE) – שילוב הצבעים צהוב ויורק.
לכבל בעל שישה גידים או יותר, לרבות כבל לפיקוד ובקרה.
א. כבל שאינו כולל מוליך הארקה (PE) כל צבע למעט שילוב הצבעים צהוב וירוק.
ב. כבל הכולל מוליך הארקה (PE) שילוב הצבעים צהוב וירוק בעבור מוליך הארקה בלבד ולמוליכים האחרים כל צבע למעט צהוב וירוק.
ג. בלוח מוחלף יהיו צבעי הזיהוי של בידוד המוליכים כנדרש בהתאם לדרישה הכתובה מעלה.
ואולם ניתן להמשיך להשתמש בכבל קיים שצבעי הזיהוי של בידוד מוליכיו אינם בהתאם לאותה הדרישה ובלבד שיסומנו בסימוני זיהוי , כגון שרוולים, בצבעים כאמור.
כאשר נוסף כבל חדש ללוח קיים, יהיו צבעי הזיהוי של בידוד המוליכים בהתאם לדרישה הכתובה מעלה.
נוסף כבל חדש בלוח קיים, או הוחלף לוח בלוח חדש, יותקן בלוח האמור וכן בלוח הראשי המזין אותו בכל לוח משנה המוזן ממנו, שלט בנוסח:

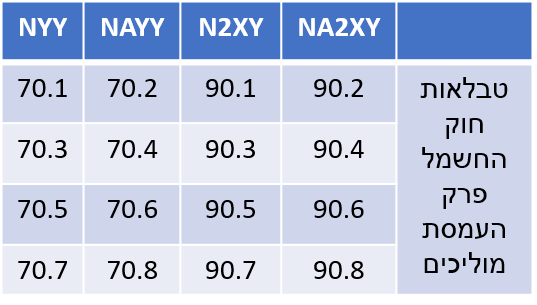

צבע הבידוד כבל מתח נמוך 0.6/1kV
בידוד פנימי PVC –מעטה שחור טמפ’ 70°C מעטה PVC
בידוד פנימי XLPE –מעטה ירוק טמפ’ 90°C מעטה PVC
המשך בפוסט תנאי התקנת כבל ומבנהו
