- יש לוודא שסוג הגשש מתאים לסביבה בה הוא נדרש לעבוד!

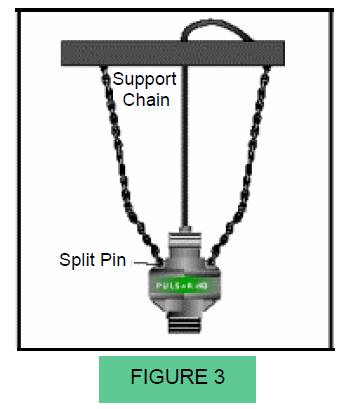

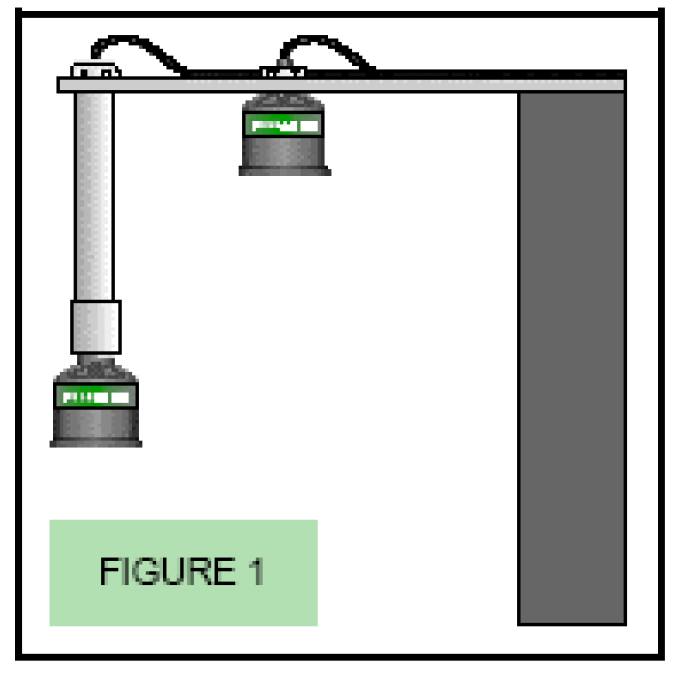

מה תחום המדידה (גובה), שטח המדידה, קוטר הגשש, תדר העבודה, זווית השידור, טמפ' העבודה, מתאים לאזור נפיץ? (ביוב, דלק וכו'), דרגת-אטימות, האם קיימים אישורים מתאימים? - את הגשש יש להתקין במאונך בזווית של 90 מעלות מפני הנוזל (מים, ביוב, תרכובות וכו'). FIGURE1 ניתן להשתמש בשרשראות FIGURE3

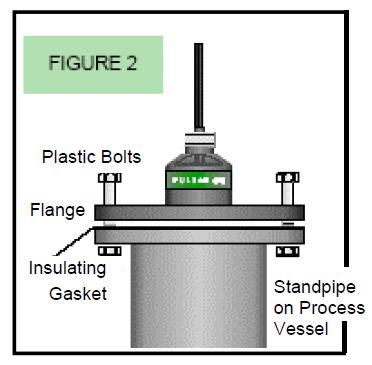

- את פעולת הידוק הגשש יש לבצע בכח יד ללא שימוש בציוד מכאני, רצוי להשתמש באביזרים פלסטיים (ברגים ואומים) או חומר מבודד אחר (שאינו מתכת) לביצוע ההתקנה, שימו לב לא לסובב את הגשש ולפתל את הכבל! ישנו אום רקורד המיועד לסיבוב וחיבור. FIGURE2

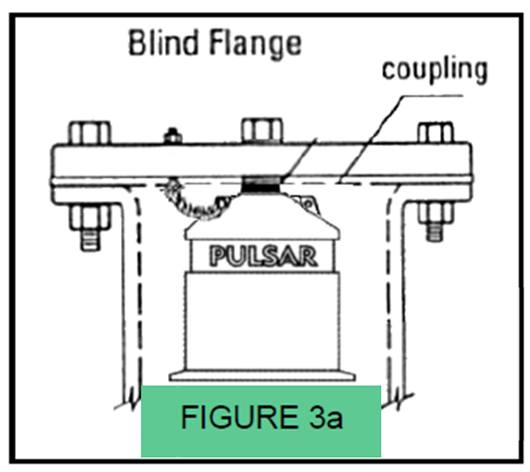

- אם נוצרת בעיית החזר מוטעה בזמן המדידה, ניתן להתקין את הגשש בתוך צינור, העובר לכל גובה המיכל / בור, ובכך להגביל את פיזור השידור, ולהתגבר על ההחזרים הנ"ל. FIGURE3a
- את הגשש נתקין במרכז המיכל או רחוק מהדפנות ככל הניתן- כך נמנע מבעיות אקו (גל קול שחוזר מהדפנות ועלול לבלבל את המכשור)

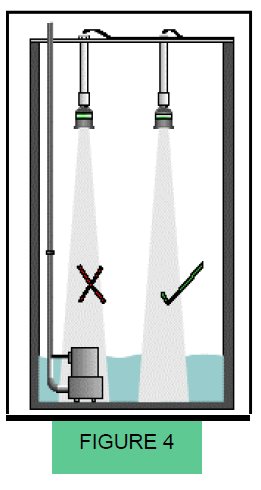

כמו-כן לא נתקין את הגשש מעל המשאבה או ציוד אחר שנמצא בתוך המיכל שעלול לשבש את הקריאה. FIGURE4 - כדי להימנע מסכנת התזה, או טמפ' גבוהה, יש להרחיק את הגשש ע"י צינור הגבהה מתאים.
- גששים אלו אינם עובדים בוואקום – אין החזר גל! לכן שימו לב להוראות הייצרן!
- יש להתחשב ב"טווח העיוור של הגשש בעת ההתקנה, ע"פ הוראות ההתקנה של הייצרן!
כחלק משיתוף פעולה עם חברת מגטרון נעלה מדי פעם מידע פרקטי והוראות התקנה כדי לאפשר לכם ללמוד ולהבין כיצד לגשת ולתפעל את הציוד.
בכך לקבל סביבת למידה שתאפשר לכם להרחיב את הידע ולבצע פעולות פשוטות .
בכך לקבל סביבת למידה שתאפשר לכם להרחיב את הידע ולבצע פעולות פשוטות .
אז כפוסט ראשון בחרתי בנושא לא קל אך מעניין, גששים אולטרא-סוניים.
חיווט הגשש!
- ע"פ הוראות הייצרן לכל דגם יש את שיטת החיבור שלו אם זה 2/3/4 גידים, הכבל נדרש להיות עם סיכוך למניעת רעשים שיגרמו לתוצאות לא מדויקות.
- יש לוודא עבור כל גשש מהו המרחק המקסימלי אותו ניתן להתקין שכן מפלי מתח יגרמו להפרעות ותקלות בציוד.
- בסביבה בעלת הרמוניות (כגון: מנועים, מתנעים, ווסתים, לוחות חשמל, גנרטורים וכו' ) רצוי להוליך את הכבל בתוך מוביל העשוי מתכת ואת אותו המוביל להאריק בקצה אחד בלבד.
- במידה ולגשש יש כבל יצוק, את החיבור למערכת יש לבצע בתוך קופסת חיבורים מתאימה שתגן מפני חדירת נוזלים ואבק את החיבור ניתן לבצע בשימוש במהדקים רגילים לכבלים גמישים יש להוסיף סופיות. את החיווט יש לבצע כאמור ע"פ הוראות הייצרן בהתאם לסוג הגשש ושיטת העבודה.
תודה רבה לחברת מגטרון נתראה בפוסט הבא
