הפוסט עוסק בבדיקות וביקורות חשמל במתקן דירתי, הכנות והיערכות לביקורת, וכמובן ליקויים, אשר לרוב חוזרים על עצמם ועליהם כדאי לתת דגש, כך נצליח לעבור את הבדיקה בקלות ובמהירות.
כחשמלאים אנחנו לרוב נגיע למתקן או אל לקוח חדש, שאיננו מכירים את היסטוריית המתקן.
קיבלנו החלטה לקחת את העבודה, לכן אנו מחויבים לפתור תקלות קיימות ולהשמיש את המתקן כך שיהיה תקין, תקני ובטיחותי.
ידוע לנו כי החוק דורש שהמתקן יהיה תקין ובמידה וישנו ליקוי המהווה סכנה נדרש לטפל באופן מיידי.
האחריות שלנו כחשמלאים מתחילה מיציאת מוליכי החשמל במונה חברת החשמל, ועד הבית תקע האחרון והמרוחק, המותקן במתקן.
זוהי חובתנו וכאן מקצועיותנו נמדדת!
את הביקורת נתחיל מהלוח הראשי, נזהה את המפסק הראשי והמפסק המגן (פחת), ונוודא כי הם מתאימים לגודל החיבור של המתקן.
כדי לקבל התאמה מלאה רצוי לבקש מהלקוח לראות את אחד מחשבונות החשמל ובדף השני של חשבון החשמל מופיע גודל החיבור.
מכאן נתקדם וניגש לבצע בדיקת הבדדה (בדיקה ללא מתח) ונוודא שהתוצאה תקינה בהתאם לתקנות החשמל – במתקן חדש, הערך הנדרש הינו 1.5MΩ לכל הפחות, ובמתקן קיים 0.25MΩ.
לאחר שווידאנו שערכים אלו תקינים, נבדוק את עכבת לולאת התקלה, הידועה בשם LT (Loop Test).
ערך עכבת לולאת התקלה צריך להתאים לנדרש בתקנות החשמל, ובעיקרן להבטיח כי המבטח יופסק עד 5 שניות מהתחלת ה"קצר", ככתוב בפרק "הארקות ואמצעי הגנה בפני חשמול" (סעיף 42(א)(1)).
כעת נבדוק כי המא"זים מתאימים בגודלם לשטח חתך המוליכים/כבלים המחוברים אליהם.
בנוסף נוודא התאמה בין מספר האפסים וההארקות למספר המעגלים הקיימים בלוח.
לאחר מכן נבדוק את ההתקנות במתקן. נוודא כי ישנה רציפות הארקה בין הלוח לבין כל האביזרים הדרושים בהארקה, נבדוק כי האביזרים מתאימים למקום התקנתם ונוודא גישה נוחה לכל חלקי המתקן, עבור בודק החשמל שיגיע למתקן בין אם זה בודק פרטי או בודק של חברת החשמל..
יש לזכור כי לא כל מתקן דירתי דומה לקודמו, ולכן אציין מספר דגשים שחשוב לשים לב אליהם, לפי אופי וסוג הבדיקה:
- הימצאות מפסק ראשי ומפסק מגן (פחת). בהרבה מקרים, דירות ישנות היו מחוברות ללא מפסק מגן (עקב רשלנות של "חשמלאים", חשמלאי שהגיע לטפל בקצר נדרש ליידע את הלקוח ולהתקין פחת), ולפעמים מפסק ראשי אשר אינו תואם את גודל החיבור, הגדלה פיראטית.
- לא קיימת התאמה בין מספר המעגלים למספר מוליכי האפסים וההארקות.
- בתי תקע ללא רציפות הארקה, ולפעמים גם ללא הארקה כלל.
- התקנות בחדרי אמבטיה – מנורות המותקנות באזור 1, בתי תקע שאינם מוגני מים באזור 3, מפסקי תאורה באזורים 1/2/3 וכו'.

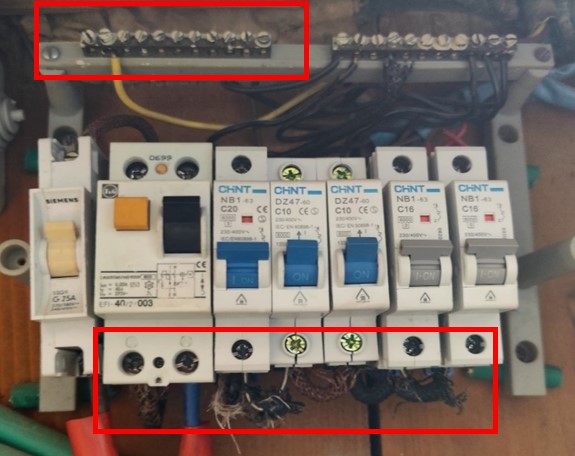

- שטח חתך/חומר הגישורים בלוח החשמל, אינו תואם את הזרם הצפוי ואינו מתאים לתקן (לדוגמה גישור בשימוש של מוליכים עם בידוד בד, או מוליכים בחתך 1.5 ממ"ר במקום 2.5 ממ"ר וכדומה).

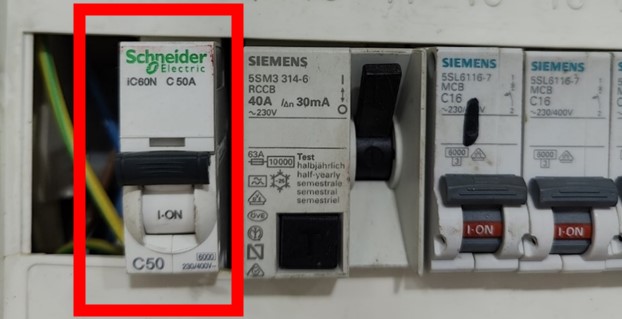

*מא"ז 50 אמפר לא קיים במתקן בייתי
הגדלת חיבור/חיבור חדש:
דין מתקן ישן כדין מתקן חדש בהגדלת חיבור. על כן, כל הדגשים רלוונטיים לשני המתקנים, וכן, מתקן ישן בהגדלת חיבור ייבדק כמתקן חדש.
- ערך בדיקת הבדדה – בודקים מסוימים יכול שיסכימו כי הערך יהיה 25MΩ ומעלה, ולא 1.5MΩ ומעלה, אין להסתמך על כך ולכן, יש להיערך בהתאם.
- הזנה לדוד שמש/חשמל תתבצע באמצעות קו ישיר, ייעודי, ללא חיבורים בדרך.
- גובה לוח החשמל יהיה בהתאם לתקנות החשמל, לא נמוך יותר, ולא גבוה יותר.
- ההזנה החדשה ללוח תתוקן בהתקנה סמויה ועם הגנה מכנית נאותה.
- בתי תקע ישנים אשר לא תקניים – מלבניים. יש להחליפם בתקניים.
- בדירות ישנות לעיתים נמצא מפסקי מגן מסוג AC, שאינו מאושר להתקנה בלוחות חשמל חדשים משנת 2001, לכן בחידוש אספקה – יאושר, בתנאי שלא בוצע שינוי בלוח החשמל, אם בוצע שינוי נדרש להתקין מפסק מגן מסוג A ומעלה.
- שיטת הגנה בפני חשמול ומקור ההארקה – את מסלול מוליך הארקה צריך לראות בעין ולא רק לבדוק אם קיימת בלוח. בהרבה מהמתקנים הישנים נמצא מוליך בחתך 4 או 6 ממ"ר, המחובר לצנרת המים הישנה. במתקנים חדשים/בהגדלות חיבור, יש לוודא כי מקור ההארקה מותקן בהתאם לתקנות "הארקות ואמצעי הגנה בפני חשמול", יש לוודא כי מוליך ההארקה הראשי בשטח חתך ומחומר התואם את שיטת התקנתו, וכי הוא מחובר באמצעות אביזר מתאים, אל מקור ההארקה.
לסיכום, עלינו החשמלאים החובה לבצע את העבודה בצורה הטובה, הבטיחותית והתקנית ביותר. כל אחד ואחת מאיתנו מייצגים את כלל ציבור החשמלאים בארץ.
הנכתב מעלה נותן דגשים ממש על קצה המזלג, וכמובן שיש לעמוד בתקנים והתקנות הרלוונטיים. הנני ממליץ לכל חשמלאי לקרוא לפחות פעמיים את חוק החשמל ותקנותיו, את הדברים הרלוונטיים יותר וגם את הפחות.
